Как снять фару форд фокус 2 рестайлинг

Как снять фару форд фокус 2 рестайлинг

Рестайлинговый Форд Фокус 2 вышел на наш рынок в 2008 году и выпускался вплоть до появления автомобилей третьего поколения в 2011-м. Первое, что явно отличало рестайлинговый Фокус второго поколения от дорестайла, это фары головного света. Собственно, начинка фар осталась прежней, изменилась только форма и архитектура. Сегодня разберёмся в том, как снять и разобрать переднюю фару рестайлингового Форд Фокус 2.

Снимаем фару головного света на Форд Фокус 2

Демонтаж передней фары рестайлингового второго фокуса не особо отличается от снятия фары на старых автомобилях. На все — про все у нас уйдёт не более 15 минут, включая замену всех ламп.

По-другому заменить лампы и не получится, а если и получится, то удовольствия от работы мы не получим. Поэтому берём длинную тонкую отвёртку с плоским шлицом, биту Torx T-30, надеваем х/б перчатки почище и закатываем рукава:

    Битой Торкс Т-30 откручиваем главный саморез крепления фары. Он находится примерно по центру корпуса фары и закручен в поперечину моторного отсека.

Откручиваем саморез крепления.

Рукой или длинной тонкой отвёрткой отгибаем два язычка фиксаторов.

Отжимаем фиксаторы крепления.

  • Тянем фару слегка на себя до тех пор, пока не появится возможность добраться до клеммной колодки жгута проводов.
  • Отключаем клеммную колодку, нажав на язычок фиксатора.
  • Аккуратно вынимаем коннектор из гнезда.
  • Снимаем фару с автомобиля.

    Замена ламп

    Когда фара у нас в руках, можно заниматься заменой ламп. Штатные лампы, которые установлены с завода, имеют такие параметры и индексы:

    • жёлтая лампочка указателей поворотов PY21W, её мощность 21 Вт;
    • лампа ближнего света с цоколем Н7 имеет мощность 55 вт;
    • Н1 и мощность 55 Вт — это параметры лампы дальнего света;
    • в габаритных огнях светит 5-ваттная лампа W5W.

    Лампа указателя поворотов меняется после демонтажа заглушки, которую проворачиваем против часовой стрелки и снимаем. Лампа вынимается вместе с патроном, после чего лампа проворачивается и вынимается. Замену ламп ближнего света начинаем с демонтажа резиновой крышки на корпусе фары, потом нажимаем на язычок фиксатора и снимаем контактную колодку. Держим лампу за контакты и вынимаем из корпуса фары. Так же снимается лампа дальнего света. Патрон с лампой габаритов вынимается, если провернуть его против часовой стрелки.

    Разбираем фару в кузове рестайлинг

    Так она разбирается.

    Снятие плафона лампы, отделение его от корпуса и рефлектора — крайняя мера, но иногда бывает необходимость и в этом. К примеру, для очистки рефлектора от грязи или матового осадка, для очистки плафона фары, для модернизации архитектуры фары (установки линзованной оптики). Чтобы разобрать фару, можно пойти двумя путями — либо нагревать герметик, на который посажен плафон, либо срезать герметик по периметру фрезой от гравёра.

    Нагревать фару лучше и безопаснее строительным феном при температуре потока воздуха от 250 до 350 градусов.

    Работать легче вдвоём — один прогревает шов, второй скальпелем или острым ножом подрезает тёплый герметик по периметру, оттягивая плафон от корпуса. После работы с фарой её следует тщательно продуть от стружки и остатков герметика, очистить место стыка от старого герметика, обезжирить стык плафона и корпуса и склеить фару, используя любой высокотемпературный герметик.

    Фара без стекла.

    Видео с разборкой фары на Форд Фокус 2

    Советы

    Клей должен остывать не менее 24 часов, при этом во время сушки желательно использовать струбцину для более плотного прилегания плафона к корпусу. После высыхания герметика его остатки срезают острым ножом. Всем яркого света фар и удачи на ночных и дневных дорогах!

    Замена стекол фар в Ford Focus II

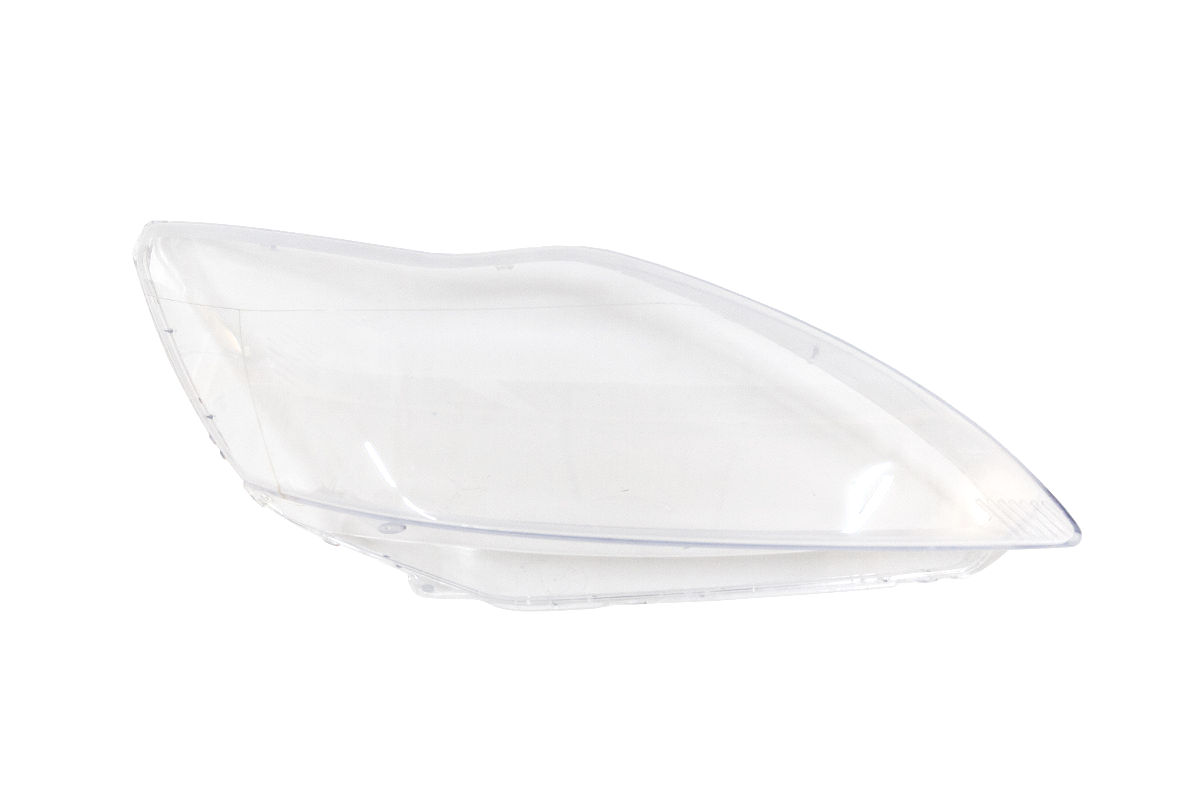

    Новые стекла для фар Ford Focus II

    Для демонтажа фар нам не потребовалось снимать бампер, а сняв их мы обнаружили много грязи, сформировавшейся за счет постоянного присутствия влаги.

    Установка фар с новыми стеклами и би-линзами.

    Далее требовалось прочистить сами фары, проверить работоспособность проводки и установить биксеноновые линзы Hella 3R 3.0, которые представляют собой модернизированную копию штатных линз, устанавливаемых на заводе производителя автомобиля.

    Линзы для замены штатной, идельно совпадают по крепежным отверстиям.

    Установка происходит с помощью болтов или переходных рамок.

    Video: ремонт фар на форд фокус 2 рестайлинг

    Рукой или длинной тонкой отвёрткой отгибаем два язычка фиксаторов. Тянем фару слегка на себя до тех пор, пока не появится возможность добраться до клеммной колодки жгута проводов. Отключаем клеммную колодку, нажав на язычок фиксатора.

    Разборка фары FF2 рестайл феном и руками=) Часть 1

    Аккуратно вынимаем коннектор из гнезда. Снимаем фару с автомобиля.

    Читать еще:  Какие лампы стоят в фарах Форд Фокус 2 рестайлинг

    Замена ламп Когда фара у нас в руках, можно заниматься заменой ламп. Штатные лампы, которые установлены с завода, имеют такие параметры и индексы: Лампа указателя поворотов меняется после демонтажа заглушки, которую проворачиваем против часовой стрелки и снимаем. Лампа вынимается вместе с патроном, после чего лампа проворачивается и вынимается.

    Замену ламп ближнего света начинаем с демонтажа резиновой крышки на корпусе фары, потом нажимаем на язычок фиксатора и снимаем контактную колодку.

    Видео инструкция: крепление фары форд фокус 2 рестайлинг

    Держим лампу за контакты и вынимаем из корпуса фары. Так же снимается лампа дальнего света.

    Патрон с лампой габаритов вынимается, если провернуть его против часовой стрелки.

    Инструкция — снимаем фару на Форд Фокус

    Итак, блок-фару на второй версии Форд фикус можно следующим способом.

    Обесточьте автомобиль и снимите минусовую клемму с АКБ.

    Заранее подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной.

    Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и полностью вытащите корпус фары.

    После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.

    Делаю мануал по разборке-сборке фар без использования фена и духовки
    Многие пишут на форумах, что фару можно разобрать только при помощи нагревания строительным феном или духовкой. вот мой способ разборки для тех, кому эти варианты не подходят:

    Расскажу как я делал на холодную.
    снял фару, вооружился парой карандашей, канцелярским ножом и обычным ножом на всякий случай.
    Как разбирал:
    1 Канцелярским ножом подрезал герметик по окружности фары, приподнял защелки и подрезал там герметик
    2 Далее примерно в середине фары маленьким канцелярским ножом поддел черный пластик в фару подальше от защелки и начал другим ножом резать герметик. Для чего это было сделано: при подрезании герметика пластик немного расслабляется, маленький канцелярский нож (задняя стенка) отгибает этот пластик сильней и в итоге появляется зазор между корпусом фары и пластиковым стеклом. Идем дальше
    3 В этот зазор просовываем обычный нож небольшой и режем герметик в любом удобном для вас направлении.
    Соответственно при продвижении в сторону нужно перемещать маленький канцелярский нож. постепенно нужно втыкать карандаши, чтобы потом опять не мучаться с ножом.
    На разборку первой фары ушел час. второй — минут 30

    Со стороны кажется трудным, но на самом деле легко (хотя кому как, у меня до этого был опыт работы с семерочными фарами, а там стекло стеклянное, просто так не отогнется. было трудней). Как говорится — глаза боятся, руки делают 🙂

    Теперь по покраске:
    Маска фары, которая после покраски черная — она идет отдельно от отражателей и держится на двух шестигранных болтах. Я их откручивал розовыми большими ножницами. Ну а далее зашкуривание и покраска.
    Не забывайте снимать поворотник, а то закрасите вместе с ним)
    Я его снимал и потом красил отдельно в 1 тонкий слой матовой краски. Ночью видно что светит) Ну а днем глухомань… Не делайте так))

    Сборка фары:
    1. Я срезал полностью старый герметик канцелярским ножом на корпусе фары и на стекле
    2. Герметик использовал ADRO или как он там называется за 70 рублей. Для фар всегда использую только черный. С прозрачным работать желания нет.
    Главное хорошо склеить фару. Задавшись такой целью я даже не стал открывать колпачек с тюбика, а просто отрезал нижний кончик тюбика. Обильно намазал по периметру старого герметика новый и поставил стекло на место. Защелкнул защелки на корпусе фары, обмотал с двух сторон изолентой и плотно прижал.
    3. От сжатия часть герметика вылезла наружу. Его нужно размазать по шву и в местах, где мало герметика еще немного добавить.

    Ну вот собственно и весь процесс. Не забываем оставить фару склеиться перед установкой)

    Рестайлинговый Форд Фокус 2 вышел на наш рынок в 2008 году и выпускался вплоть до появления автомобилей третьего поколения в 2011-м. Первое, что явно отличало рестайлинговый Фокус второго поколения от дорестайла, это фары головного света. Собственно, начинка фар осталась прежней, изменилась только форма и архитектура. Сегодня разберёмся в том, как снять и разобрать переднюю фару рестайлингового Форд Фокус 2.

    Замена ламп

    Когда фара у нас на ладошки, можно заниматься Заменой ламп. Штатные лампы, устанавливаемые с завода, имеют такие характеристики и индексы:

    Как снять заднюю фару форд фокус 3

    • жёлтая лампочка указателей поворотов PY21W, её мощность 21 Вт;
    • лампа близкого света с цоколем Н7 имеет мощность 55 вт;
    • Н1 и мощность 55 Вт — это характеристики лампы далекого света;
    • в габаритных огнях светит 5-ваттная лампа W5W.
    Читать еще:  Как прикурить Форд Фокус 3

    Замена ламп в фарах

    Намного чаще приходится менять лампы, установленные в устройствах головного света. Мощные галогенные осветительные приборы отличаются малым сроком службы в сравнении с иными элементами. Так происходит потому, что нити накаливания в них работают в условиях высокой температуры и вибрации.

    Некоторые владельцы машин меняют лампы из-за того, что не устраивает свет старых. Обычно не устраивает оттенок, яркость, неправильная форма светового пятна.

    Что понадобится

    Для замены ламп дальнего и ближнего света в Ford Focus 2 требуется следующее:

    • отвертка с плоским лезвием;
    • ключ TORX-30;
    • чистые хлопчатобумажные перчатки.

    Выполнение замены

    1. Открыть капот.
    2. При помощи ключа TORX открутить болт крепления фары, находящийся в верхней части. При отсутствии нужного ключа можно открутить крепеж при помощи плоской отвертки с лезвием шириной 5 мм. Делать это нужно аккуратно, чтобы не повредить шлиц болта.
    3. Плоской отверткой отжать две защелки в нижней части корпуса фары и одновременно тянуть фару на себя.

    Фары Форд Фокус имеют длинные провода, поэтому менять лампы можно не производя снятие фары из машины. Не имея достаточного опыта, лучше снять блок полностью и дальнейшие работы выполнять на столе.

    Чтобы снять фару, нужно, нажав на фиксатор, отсоединить разъем питания. Для доступа к лампам оптики ближнего и дальнего света необходимо снять соответствующую заглушку.

    Форд Фокус 2 дорестайл имеет одну общую заглушку. Порядок действий следующий:

    1. Отсоединить колодку питания с лампы, она ничем не крепится. Снять, аккуратно потянув на себя.
    2. Отжав пружинную скобу, вынуть лампу.

    Устанавливают лампочки в обратном порядке.

    Нельзя касаться пальцами стеклянной поверхности лампы. Наличие следов жира на стеклянной колбе приведет к ее неравномерному нагреву, лампа перегорит в самое кратчайшее время. Для удаления жира лампу протирают чистой тряпкой, смоченной медицинским спиртом.

    Можно ли установить ксенон

    Замена штатных галогенных ламп запрещена по нескольким причинам:

    1. Внесение изменений в конструкцию автомобиля.
    2. Невозможность регулировки светового потока.
    3. Отсутствие линз на оптике.

    Допускается установка новых блок-фар, специально предназначенных для использования ксеноновых осветительных устройств. Тюнингованные модели не отличаются от заводских ни габаритными размерами, ни способами крепления.

    В качестве альтернативы возможна установка ксеноновых противотуманных фар, что не противоречит законодательству.

    Какие лампы подойдут для замены

    Стоит заранее выяснить, какие лампы устанавливаются в головную оптику Ford Focus 2. Так же, как и в дорестайлинговой модели, лампы ближнего и дальнего света имеют форм-фактор Н7 и Н1 соответственно. Мощность составляет 55 Вт.

    Для замены допустимо использовать любые источники света с указанными параметрами. Мощность превышать нежелательно, поскольку это вызовет перегрев оптики и нарушение работы предохранителей.

    Существует большое разнообразие ламп, выпускаемых различными производителями. Можно использовать любые, которые удовлетворяют потребностям с одним условием: с левой и правой стороны автомобиля должны устанавливаться однотипные осветительные приборы.

    Разбираем фару в кузове рестайлинг

    Снятие плафона лампы, отделение его от корпуса и рефлектора — крайняя мера, но иногда бывает необходимость и в этом. К примеру, для очистки рефлектора от грязи или матового осадка, для очистки плафона фары, для модернизации архитектуры фары (установки линзованной оптики). Чтобы разобрать фару, можно пойти двумя путями — либо нагревать герметик, на который посажен плафон, либо срезать герметик по периметру фрезой от гравёра.

    Нагревать фару лучше и безопаснее строительным феном при температуре потока воздуха от 250 до 350 градусов.

    Работать легче вдвоём — один прогревает шов, второй скальпелем или острым ножом подрезает тёплый герметик по периметру, оттягивая плафон от корпуса. После работы с фарой её следует тщательно продуть от стружки и остатков герметика, очистить место стыка от старого герметика, обезжирить стык плафона и корпуса и склеить фару, используя любой высокотемпературный герметик.

    Снимаем фару головного света на Форд Фокус 2

    Демонтаж передней фары рестайлингового второго фокуса не особо отличается от снятия фары на старых автомобилях. На все — про все у нас уйдёт не более 15 минут, включая замену всех ламп.

    По-другому заменить лампы и не получится, а если и получится, то удовольствия от работы мы не получим. Поэтому берём длинную тонкую отвёртку с плоским шлицом, биту Torx T-30, надеваем х/б перчатки почище и закатываем рукава:

      Битой Торкс Т-30 откручиваем главный саморез крепления фары. Он находится примерно по центру корпуса фары и закручен в поперечину моторного отсека.

    Читать еще:  Блок предохранителей Ford Focus 2

    Откручиваем саморез крепления.

    Отжимаем фиксаторы крепления.

    Замена ламп

    Когда фара у нас в руках, можно заниматься заменой ламп. Штатные лампы, которые установлены с завода, имеют такие параметры и индексы:

    • жёлтая лампочка указателей поворотов PY21W, её мощность 21 Вт;
    • лампа ближнего света с цоколем Н7 имеет мощность 55 вт;
    • Н1 и мощность 55 Вт — это параметры лампы дальнего света;
    • в габаритных огнях светит 5-ваттная лампа W5W.

    Лампа указателя поворотов меняется после демонтажа заглушки, которую проворачиваем против часовой стрелки и снимаем. Лампа вынимается вместе с патроном, после чего лампа проворачивается и вынимается. Замену ламп ближнего света начинаем с демонтажа резиновой крышки на корпусе фары, потом нажимаем на язычок фиксатора и снимаем контактную колодку. Держим лампу за контакты и вынимаем из корпуса фары. Так же снимается лампа дальнего света. Патрон с лампой габаритов вынимается, если провернуть его против часовой стрелки.

    Разбираем фару в кузове рестайлинг

    Так она разбирается.

    Снятие плафона лампы, отделение его от корпуса и рефлектора — крайняя мера, но иногда бывает необходимость и в этом. К примеру, для очистки рефлектора от грязи или матового осадка, для очистки плафона фары, для модернизации архитектуры фары (установки линзованной оптики). Чтобы разобрать фару, можно пойти двумя путями — либо нагревать герметик, на который посажен плафон, либо срезать герметик по периметру фрезой от гравёра.

    Нагревать фару лучше и безопаснее строительным феном при температуре потока воздуха от 250 до 350 градусов.

    Работать легче вдвоём — один прогревает шов, второй скальпелем или острым ножом подрезает тёплый герметик по периметру, оттягивая плафон от корпуса. После работы с фарой её следует тщательно продуть от стружки и остатков герметика, очистить место стыка от старого герметика, обезжирить стык плафона и корпуса и склеить фару, используя любой высокотемпературный герметик.

    Фара без стекла.

    Видео с разборкой фары на Форд Фокус 2

    Что делать, если не горит фара на Форд Фокус 2

    Безукоризненная работа головного света на FF2 и других автомобилях требуется как для уверенности на трассе, так и для соблюдения правил дорожного движения, согласно которым необходимо включать фары в строго установленное время и на конкретных дорожных участках. Эффективное освещение также требуется для безопасности езды ночью и в условиях низкой видимости.

    Выполняя монтаж ламп в блок-фары Focus 2, необходимо руководствоваться установленными техническими параметрами и нормами работы осветительных приборов машины. Демонтаж этого элемента освещения возможен и при желании выполнить тюнинг транспортного средства. Часто владельцы желают установить более яркие лампы дальнего и ближнего света.

    Процедура демонтажа блок-фары на дорестайловой версии Focus II довольно проста и по силам даже начинающим автомобилистам. Чтобы выполнить работу, понадобится порядка 15-20 минут, после чего вы сможете насладиться эффективным освещением дороги и будете замечать любой изъян покрытия.

    Для работы потребуется отвертка с плоской биткой и ключ Torx25, а действия будут следующими:

    • Отключите проводку с отрицательной клеммы аккумуляторной батареи;
    • Открутите саморез, удерживающий блок-фару;
    • Выжмите длинным предметом оба язычка-фиксатора;
    • Выведите осветительный прибор от кузова и зажмите фиксатор, отключите площадку проводки;
    • Полностью достаньте осветительный прибор.

    Переходим к замене лампочек габаритов, ближнего и дальнего освещения на дорестайловых фарах ФФ2. Для этого необязательно посещать автосервис, можно выполнить все работы и самостоятельно. Потребуется торцовый ключ на 8 и длинная отвертка, с помощью которой выкручивается удерживающий фару саморез. Затем, по уже упомянутой схеме, необходимо отщелкнуть фиксаторы, после чего фара легко пойдет вперед.

    Отключаем коннектор аккумулятора от блок-фары, а также застежки защитного элемента прибора, снизу которого и размещены осветительные элементы. Эти детали также отщелкиваются, если придавить фиксаторы вниз. Изнутри пространство фары и крышка будут сухими и чистыми, что обеспечивается специальной оплеткой из резины. Важно проконтролировать чистоту и пригодность герметика к дальнейшей эксплуатации.

    Замена внутренних лампочек требует осторожного подхода. Элемент дальнего освещения располагается справа, ближнего – слева, также внутри конструкции установлена габаритная лампа и регулировочный моторчик. На штекере размещены боковые усики, которые необходимо придавить вниз, чтобы демонтировать лампу. Далее новое изделие вставляется в гнездо. Если лампочка шатается, необходимо прокрутить ее вправо, удерживая штекер.

    Чтобы заменить дальнее-ближнее освещение, необходимо потянуть к низу стальную скрепку, удалив ее из заглушки и вывернув в сторону. После установки новой лампочки нужно следить, чтобы ушки элемента четко встали в посадочные места отражателя, затем можно заправить скрепку в крючок.

    Что касается демонтажа лампочки-поворотника, следует вывернуть основание элемента вправо и достать лампу – к ней не идут штекеры.
