Снимаем обшивку задней двери на Форд Фокус 2

Снимаем обшивку задней двери на Форд Фокус 2

Практически на всех комплектациях и модификациях Форд Фокус 2 обшивка задних дверей снимается по одной схеме. Демонтаж обшивки может быть необходим при перетяжке дверных карт, при необходимости ремонта замка или стеклоподъемника, при работах по шумоизоляции салона и рихтовке двери, а также для установки акустических систем. Как снять обшивку задней двери на Форд Фокус 2 будем разбираться вместе.

Выбор Материала для полной шумоизоляции автомобиля Форд Фокус.

1. Вибропласт м 1 размер 70см. на 50см все листы идут, по одному, размеру; цена 150р за один лист.

2.Вибропласт м2 идет на( крышу) цена 250р

4. Шумоизоляция Стизол А 4 кс,-Барьер 4 кс на (полы) тоже самое 250р. За один лист.

5.шумоизоляция Биопласт А 10 к (1.0-2.0м) Шумоизоляция дороже 300 р. за прогонный -метр,)

6. Гипрочный нож

7. Прикаточный валик

Сколько; нужно материла полностью,- цены; На вес каркас, 20 листов, вибро. и столкло, шумоизоляции, один лист, вибропласта — 150 РУБЛЕЙ, ШУМКА идет в рулонах, 300 рублей за прогонный метр. полностью этот материал обойдется, на Форд фокус 2. 8000 тысяч рубле,( Сперва) клеят вибропласт. ( второй )этап замерить деталь и отрезать, шумоизоляцию точно по размеру, и приклеит сверху на вибропласт. И валиком прикатывать, И не оставлять зазоров,

листы для шумоизоляци для авто

Важные моменты

  • поскольку обшивка держится на пластиковых клипсах, её придётся буквально отрывать от двери. Дотянуться до защёлок каким-либо инструментом невозможно, так как они находятся слишком далеко. Это значит, что во время демонтажа одна или несколько клипс сломаются (это практически неизбежно). А значит, перед разборкой обшивки следует обязательно приобрести новый комплект дверных защёлок в ближайшем фирменном магазине Форд Фокус;
  • демонтируя материал передних дверей, следует помнить, что под ручкой пассажирской передней двери штекер один (для стеклоподъёмника), а с водительской стороны их два. Дополнительный штекер подключается к блоку управления наружными зеркалами заднего вида;
  • проволока, с помощью которой извлекается стопорное кольцо рукоятки стеклоподъёмника, должна быть стальной, а не медной. Для извлечения стопора придётся приложить большое усилие, так что крючок из мягкой проволоки просто разогнётся;
  • подцепить стопорное кольцо крючком далеко не так просто, как может показаться на первый взгляд. Стопор находится далеко, так что в щель его практически не видно. В итоге действовать придётся на ощупь. Оптимальный способ: крючок заталкивается в образовавшуюся щель до упора и удерживается неподвижно, а рукоятка стеклоподъёмника медленно вращается до тех пор, пока крючок не зацепится за стопорное кольцо.

Итак, демонтировать обшивку с дверей Форд Фокус — задача, которая вполне по силам даже водителю-новичку. А по поводу сломанных защёлок особенно переживать не стоит: пожалуй, ещё никому не удавалось снять обшивку, не повредив их.

Снятие обшивки передней двери Форд Фокус 2

Аккуратно вставьте вышеуказанную отвертку в щель подлокотника, поднимите ее и потяните за нижнюю часть подлокотника к. Снятие обшивки. Ней необходимо просто открутить два болта, на которых и крепится слой обшивки, после чего просто отсоединить все разъемы.

Снятие окантовки ручки. Отверткой необходимо крайне аккуратно подцепить окантовку ручки, после чего ее нужно медленно подтянуть на себя и снять окантовку.

Разборка дверей Форд Фокус 2+видео

После того, как та выйдет, ее останется просто стянуть с ручки. Прошлый шаг дает возможность снять еще и обшивку. Просто потяните ее за отверстие на.

Когда отойдет угол, будут слышны щелчки пистонов, выходящих из зацепления. Если этого не произойдет, пистоны можно вытянуть простыми плоскогубцами. Все разъёмы нужно отсоединить.

Теперь осторожно, стараясь не повредить обшивку, пытаемся подцепить окантовку ручки открытия двери. Как подцепите, медленно потягиваем на. До тех пор, пока окантовка не выйдет из зацепления. Как только выйдет, ее нужно стянуть вперед с ручки.

Снятие дверной обшивки с авто 2 модификации

Передняя дверь

  1. Полностью опускается стекло в двери и снимается с динамика «пищалки» защитная сетка.

Опускается стекло и снимается защитная «решётка» с динамика

Для снятия сетки её необходимо потянуть на себя

Откручиваются винты крепления

Демонтаж уплотнителей проводится очень аккуратно — так, чтобы не повредить скобы

Все разъёмы на передней двери должны быть отключены

За образовавшиеся отверстия обшивка тянется на себя

Вытягивание обшивки в сторону позволяет полностью её снять

В корпусе двери могут остаться пистоны, которые вынимаются плоскогубцами

Сломанные пистоны всегда можно заменить на новые

Видео: демонтаж обшивки передней двери

Задняя дверь

  1. Между розеткой и ручкой стеклоподъёмника вставляется проволока, конец которой загнут в форме крючка.

Между розеткой и ручкой вставляется проволока с крючком

Пружинный фиксатор освобождается проволокой, после чего снимается ручка

Читать еще:  Замена задней подвески Форд Фокус 2

Декоративную накладку снимают плоской отвёрткой

Накладка отсоединяется от фиксаторов и снимается

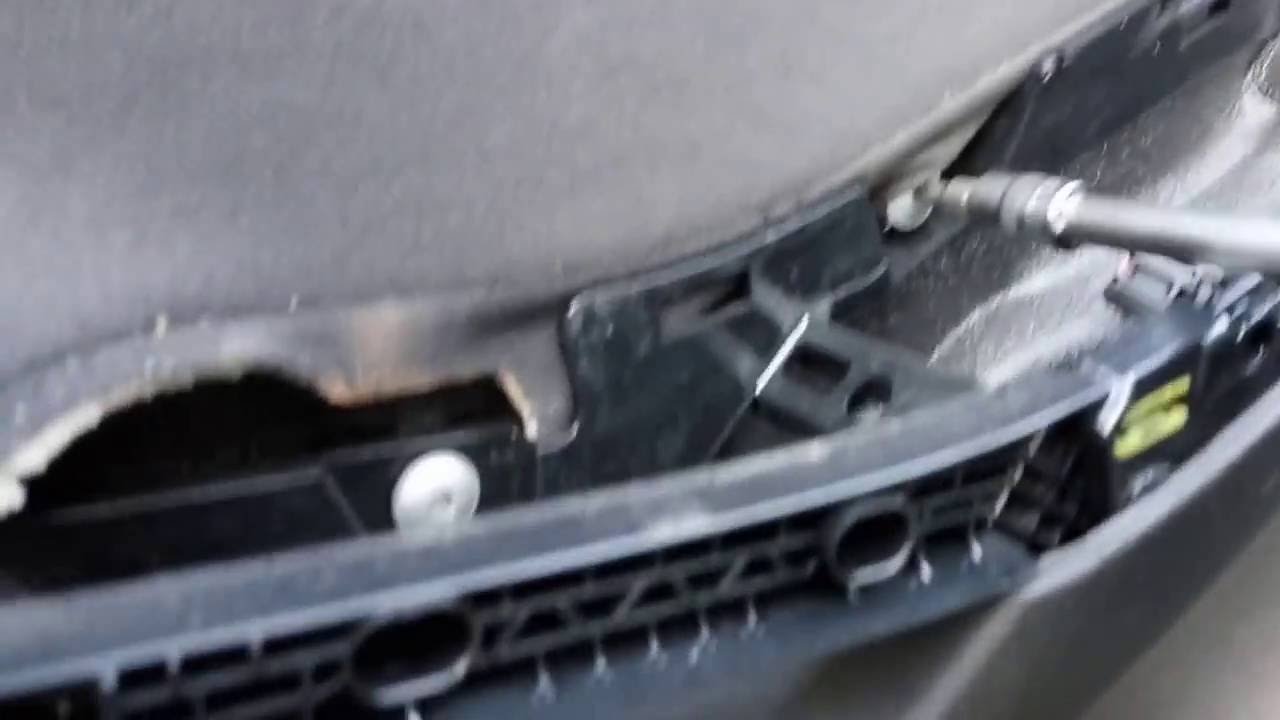

Откручиваются два самореза, крепящие подлокотник, и снимается сама деталь

Отвёрткой поддевается и снимается накладка дверной ручки

Для снятия накладки необходимо отжать фиксаторы

Обивка крепится семью пистонами, отжатие которых позволяет её снять

Снимается обшивка двери

Видео: снятие обшивки задней двери

Процесс снятия карты двери Ford Focus 2

Описанная ниже инструкция относится к снятию обшивки водительской двери, но практически все действия можно применить и для других дверных карт. Стоит быть внимательным к различным модификациям и улучшениям вашего автомобиля, учитывать особенности его комплектации и дополнительное оборудование в картах. Но в целом процедура всегда выглядит примерно одинаково. Нужно проводить работу в хорошо освещенном месте, а также понадобится дополнительный свет. Идеальным решением будет налобный фонарик с ярким дневным светом.

Итак, чтобы разобрать обшивку, вам нужно выполнить такие процедуры:

  1. С помощью пластиковой лопатки или изготовленного заранее инструмента из оргстекла подденьте аккуратно накладку ручки открывания двери. Если на пластиковой детали есть кнопки и регуляторы, их нужно разобрать и отбросить клеммы.
  2. С помощью той же пластиковой лопатки аккуратно разведите два отдельных сегмента подлокотника. Свободной рукой нижний сегмент потяните на себя. Как только защелки выйдут из мест зацепа, вынимайте нижнюю часть ручки.
  3. Опустите стекло и в верхней части снимите пластиковый чехол динамика пищалки. С помощью острого края лопатки аккуратно отведите его на себя и помогите рукой. Далее под этим чехлом с помощью отвертки «звездочки» открутите крепление карты.
  4. Аккуратно и без усилий снимите резиновый уплотнитель двери. Лучше снять его по всему периметру, так как он будет мешать в процессе выполнения всех запланированных работ.
  5. Под снятой ранее нижней частью подлокотника находятся два болта крепления. Они имеют размер на 8 мм, открутить их удобнее всего торцевым ключом или головкой соответствующего размера.
  6. В том же месте отключите разъемы, подключенные к электрическим стеклоподъемникам и другому оборудованию в двери. Проверьте, чтобы не осталось подключенных электрических контактов.
  7. Далее за образовавшиеся щели потяните верхнюю часть обшивки на себя. Умеренные усилия будут актуальны в этом случае. Как только пистоны начнут выходить из зацепов, можно будет смело снимать карту, отщелкивая один пистон за другим.
  8. Сосчитайте сломанные пистоны и купите нужное их количество для нормального закрепления карты после сборки. Иначе пластиковая деталь будет постоянно дребезжать.

На этом снятие обшивки заканчивается. После проведения всех нужных работ выполните монтаж пластиковых деталей в обратном порядке. Убедитесь, что все защелки стали на место, все детали зашли в положенную позицию. Если вам нужно произвести снятие обшивки задней двери, проделывать все операции нужно таким же образом. Единственное отличие будет в том, что на задних дверях нет динамиков, а в некоторых комплектациях ручки стеклоподъемников установлены механические. Их снимать нужно также осторожно, но делать это несложно.

Если у вас остались вопросы после прочтения инструкции, легко их можно разрешить с помощью просмотра видео:

Процесс разборки

Такая приблуда не оставит на пластике следов как после отвертки. Вот фотка карты двери из инета: Ее крепления находятся по центру, по этому тянуть сильно в области заглушки кнопки не стоит.

Там ее ничего не держит, зато там удобнее поддеть крышку. Заходим клином в районе заглушки и передвигаем клин ближе к середине, где легким поворотом клина отщелкиваем крышку.

Там усилий много прилагать не придется. Отщелкнув снизу, делаем тоже самое сверху и выводим крышку из нишы. Тут тоже все элементарно.

Снятие обшивок передней и задней дверей

Если дверь пассажирская и там не заглушка а кнопка, то скидываем разъем, слегка прижав его основание. Теперь нужно скинуть накладку нижней части ручки.

Тут тоже все не сложно. Появится зазор слева и справа.

Вставляя клин ближе к краям, такой же манипуляцией отщелкиваем защелки там. Теперь нужно оттягивая на себя заглушку вывести вниз за ребро все верхние защелки, чтоб накладку можно было опустить вниз. Как только опустите, выйдут из зацепа нижние защелки и накладка останется у вас в руках. Пластик накладки достаточно гибкий и тягучий.

Снимается она тоже без проблем если не спешить. Под накладкой сидят 2 болтика с головками на 8. Тут, думаю, пояснять ничего не надо Теперь самое интересное. Карта двери держится на подпружиненных резинками клипсах. Гнезда клипс в карте имеет вид вилочек и это значительно упрощает нам задачу.

Снятие/установка обшивки задней двери форд фокус 3

Советую начинать с нижнего, дальнего от машины угла карты. Там около самого угла находится клипса.

Заводим под карту клин и пытаемся им уткнуться под клипсу. Звучит это сложнее чем выполняется. Как нащупали клипсу, поворотом клина пытайтесь вывести ее из зацепа.

Читать еще:  Замена лампочки стоп сигнала на Форд Фокус 3 хэтчбек

Сделать это не сложно и как только вы это сделали, считайте, что карта снята. После этого слегка отгибая с поворотом нижний край карты, выводим из зацепа нижние гнезда клипс.

Их вилки направленф вверх и сделать это не сложно. Таим же макаром можно вывести из зацепа клипсу с дальнего от машины бокового края.

В нижнем, ближнем к машину углу сидит клипса с вилкой смотрящей под углом, ее уже можно просто скинуть заведя под нее наш клин. Сделать это уже будет не особо сложно. Остаются клипсы в верхней части карты, но они хорошо просматриваются при отгибании нижней части.

Там уже на ваше усмотрение. Можно отгибать панель выводя вилки из зацепа, а можно поддевать клином снизу клипсы. Работа эта элементарная и не сложна. Теперь скидываем металлическую крышку двери. Выглядит она примерно так: Главный затык этой крышки в том, что механизм стеклоподъемника размещен непосредственно на ней, а стекло в двери.

Но не великий это затык и он легко решается. На фото, чуть выше подиума динамика видно овальное отверстие, заклеенное спленом. Такое же отверстие есть с другой стороны панели. Отклеиваем сплен и подключаем кнопку подъемника.

Но процесс этот весьма непростой, хотя каких-либо особых навыков не требуется. В данном случае самое главное — знать весь процесс от начала и до самого конца, а также то, какие инструменты там понадобятся и еще много различных нюансов.

Навигация по сайту

Итак, разберем то, как снять дверцу на Форд Фокус. Процесс разборки Чтобы понять, как разобрать дверцу у Форда Фокус 2, нужно определить, какие инструменты нам понадобятся.

Их совсем немного, всего четыре. Как снять обшивку Итак, чтобы разобрать дверь у Форда Фокус, необходимо сделать следующее: Для этого нужно предварительно опустить стекло, оттянуть сетку на себя крепится она на защелки, так что будет несложно.

Теперь осталось всего лишь открутить винт крепления, что делается при помощи вышеупомянутого ключа TORX T При этом крайне важно стараться не повредить скобки и не потерять их. Аккуратно засуньте вышеуказанную отвертку в щель подлокотника, поднимите ее вверх и потяните нижнюю часть подлокотника на себя.

Ней необходимо просто открутить два болта, на которых и крепится слой обшивки, после чего просто отсоединить все разъемы. Дверная карта теперь держится только на семи пластиковых пистонах. Для демонтажа обшивки лучше использовать пластиковую лопатку, чтобы не повредить краску на двери и саму карту.

Оттягиваем обшивку и отделяем её от каркаса двери. Поддеваем лопаткой нижний угол обшивки и отодвигаем её пока не щёлкнет клипса, затем смещаемся лопаткой к следующей клипсе и всё повторяем. Повреждённые пистоны заменяем новыми при установке. Если оригинальные клипсы покажутся вам слишком дорогими, можно использовать изделия с кодом VAG 6Q0 аналог клипс от ауди — нормально подходят и стоят раза в два дешевле.

Электрические подъёмники стёкол Работа проводится практически так же, но начинается с демонтажа подлокотника, по такой же схеме, как и в первом случае. После этого снимаем пластиковую накладку на внутренней ручке двери, но перед снятием накладки необходимо отсоединить жгут проводов от кнопки. Коннектор вынимается из кнопки после нажатия на пластиковый фиксатор.

Разбор дверей, снятие стекла и обшивки дверей Ford Focus 2 рестайлинг

Содержание статьи:

1. Снятие обивки задней двери Ford Focus 2 рестайлинг

Работа по снятию обивки задней двери производится для выполнения следующих работ: замена стеклоподъемника задней двери, замена стекла, замена внутреннего замка двери. Снятие обшивки задней двери на автомобилях с электрическими стеклоподъемниками и механическими стеклоподъемниками. Форд Фокус 2 с механическими стеклоподъемниками задних дверей.

Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой

Крючком вынимаем пружинный фиксатор и снимаем ручку стеклоподъемника

Отверткой поддеваем декоративную накладку подлокотника задней двери

Преодолевая сопротивление фиксаторов, снимаем ее

Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.

Отверткой поддеваем декоративную накладку внутренней ручки двери

Отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку

Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов

Установка обшивки передней двери производится в обратной последовательности.

Форд Фокус 2 с электростеклоподъёмниками задних дверей

Отворачиваем два самореза крепления подлокотника к монтажной панели двери.
Поддеваем декоративную накладку внутренней ручки двери.

Отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери

Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электро-стеклоподъемника

Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.

Читать еще:  Как почистить дроссельную заслонку Форд Фокус 2

Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов

Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения

Снимаем обивку задней двери. Установка обивки задней двери производится в обратной последовательности.

2. Снятие передней двери Ford Focus 2

Снятие/установка передней двери Форд Фокус 2/Ford Focus 2. Как самостоятельно снять переднюю дверь Форд Фокус 2 рестайлинг? Необходимый инструмент, фото, инструкция по снятию передних дверей Форд Фокус. Работу по снятию передней двери проводим с помощником, так как она достаточно тяжелая. Инструкция понадобится при снятии и установке передней двери. Ключом T-40 отворачиваем винт крепления ограничителя открывания двери к передней стойке кузова.

Поддев защитный чехол колодок жгута проводов, вынимаем его из отверстия в передней стойке. После этого разъединяем их.

Устанавливаем под дверь упор на уровне порога, чтобы она не прогибалась. После этого головкой на 8 отворачиваем болт крепления оси верхней петли двери.

Отворачиваем болт крепления оси нижней петли двери.

Приподняв дверь так, чтобы оси вышли из отверстий петель, снимаем дверь и опускаем ее на упор.

Установка двери на Форд Фокус 2 производится в обратной последовательности.

3. Снятие стекла задней двери Ford Focus 2

Работу проводим после снятия обшивки задней двери. Данная информация необходима при замене разбитого стекла задней двери или просто при замене на другое. Как самостоятельно снять стекло задней двери Форд Фокус? Инструкция по снятию / установке задней двери Форд Фокус 2 / Ford Focus 2. Для начала снимаем обивку задней двери — Снятие обивки задней двери

Снимаем наружный уплотнитель стекла.

Снимаем внутренний уплотнитель стекла.

Вынимаем переднюю и заднюю резиновые заглушки из технологических отверстий в монтажной панели двери.

На автомобиле с механическими стеклоподъемниками, надев на шлицевой вал ручку стеклоподъемника, а на автомобиле с электро-стеклоподъемниками — подсоединив колодку проводов к выключателю, устанавливаем стекло так, чтобы болты крепления стекла к держателю расположились напротив технологических отверстий в монтажной панели.

Ослабляем затяжку заднего болта крепления стекла к коромыслу стеклоподъемника.

Аналогично ослабляем затяжку переднего болта крепления стекла. Повернув стекло, как показано на фото, вынимаем его из двери.

Устанавливаем стекло задней двери в обратной последовательности.

4. Снятие наружной ручки передней двери Ford Focus 2

Снятие наружных ручек передних дверей. Как самостоятельно снять ручку двери? Самостоятельное снятие и установка ручек передних дверей Форд Фокус 2/Ford Focus 2 restyling.

Необходимый инструмент для снятия ручек передних дверей ФФ2/Форд Фокус 2. Отверткой извлекаем резиновую заглушку из отверстия в торце передней двери.

Ключом Torx на 25 отворачиваем винт крепления цилиндрового механизма замка и снимаем его.

Сдвигаем наружную ручку вперед так, чтобы задний поводок ручки вышел из зацепления с рычагом замка, а передняя опора из основания ручки.

Снимаем саму ручку передней двери и две прокладки под ней.

Установку боковой ручки передней двери производим в обратной последовательности.

5. Установка обшивки панелей дверей от Ford RS в Ford Focus 2

Посчастливилось стать владельцем очень красивого салона от Ford RS. Синие анатомические ковши пришли на смену унылым серым сиденьям и меня стал угнетать оставшийся серый материал на вставках панелей дверей. Я задался целью найти их от Ford RS.

ну это же не красиво

Через небольшое время эти панели уже лежали у меня. Мне давно не нравилось, что когда идет дождь или после мойки, невозможно закрыть с первого раза окно — срабатывает защита на доводчике и он отправляет его назад. Вот это мы и решили устранить.
Для этого полностью разобрали обшивки дверей

сняли защитные экраны

Вот наконец-то наши стеклоподъемники. Наша проблема происходит из-за того, что со временем механизм закисает и загрязняется, мы его вычистили

И залили смазкой

Заодно, коли обшивки были сняты, решили немного их прошумоизолировать, дабы исключить различные скрипы и звуки от них

Что у нас получилось

Вставки под кожу, да еще и с синенькой прострочкой

Удлиненные клавиши закрытия окон

И бонусом складывание зеркал с ручки двери

Теперь в салоне стало намного уютнее, серость пропала, посторонние звуки пропали и даже стекло не заедает

http://wikifocus.ru/2013/09/17/snjatie_stekla_zadnejj_dveri_ff2.html, http://wikifocus.ru/2013/08/02/snjatie_obivki_zadnejj_dveri_ff2.html, http://wikifocus.ru/2013/07/02/snjatie_perednejj_dveri_ff2.html

Подключение регистратора от плафона Ford Focus 2

Надоело постоянно дергать регистратор в прикуриватель.
Задача: подключить регистратор от плафона освещения

Откручиваем карту

11. Оставшиеся в корпусе пистоны извлекаются при помощи плоскогубцев или специальны ключом типа отвертки. И переходим к откручивании ( карты).берем ключ TORX или головкой на 8. И открутим все болты по кругу их должно быть 10. Штук и карта снята.

Смотрим ( ВИДЕО) как разобрать двери на авто. Форд Фокус 2.

Установка или замена обшивки производиться в обратной последовательности.
