Замена амортизаторов Форд Фокус 2

Замена амортизаторов Форд Фокус 2

Амортизаторы подвески Ford Focus 2 естественным образом гасят колебания при движении. Они снижают силу толчков и ударов на дороге с плохим покрытием, делают поездку более комфортабельной. Принцип работы амортизирующих устройств основан на преобразовании механической энергии в тепловую энергию.

Сегодня, как вы могли догадаться, выясним, как проходит замена передних амортизаторов Форд Фокус 2. Нам предстоит рассмотреть назначение и свойства элемента подвесной системы Ford Focus 2 в кузове универсал. Выявить слабые и сильные стороны. Определить, какие комплекты лучше всего подходят. Какой инструмент необходим для их замены, и алгоритм действий. Традиционно, в конце статьи подведём итого, сделаем выводы.

Замена задних амортизаторов Форд Фокус 2 хэтчбек

Конструкция задней подвески автомобилей с кузовом универсал несколько иная. Замена амортизатора на автомобилях с кузовом универсал описана ниже, в конце этого подраздела.

Вам потребуются: торцовые головки «на 10», «на 15», накидной ключ «на 13», сварочный зажим.

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса. Приподняв заднюю часть, установите надежные опоры рядом с домкратом.

Амортизаторы (левый и правый) заменяйте парами.

1. Снимите колесо.

2. Выверните болт крепления…

3. …и отведите амортизатор от продольного рычага подвески.

4. Выверните два болта крепления кронштейна амортизатора к кузову…

5. …и снимите амортизатор в сборе с кронштейном крепления.

6. Отверните гайку крепления кронштейна к амортизатору, удерживая шток от проворачивания…

7. …и снимите кронштейн в сборе с буфером сжатия и защитным кожухом.

8. Разъедините защитный кожух и буфер сжатия.

9. Осмотрите защитный кожух. Поврежденный кожух замените.

10. Разъедините буфер сжатия и кронштейн крепления амортизатора.

11. Осмотрите буфер сжатия. Затвердевший, потрескавшийся или деформированный буфер замените новым.

12. Проверьте состояние резиновой втулки кронштейна. Если втулка повреждена или сильно изношена, замените кронштейн новым.

13. Установите амортизатор в порядке, обратном снятию.

14. Аналогично замените второй амортизатор.

На автомобилях с кузовом универсал амортизаторы заменяйте в следующем порядке.

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса. Приподняв заднюю часть, установите надежные опоры рядом с домкратом.

Амортизаторы (левый и правый) заменяйте парами.

1. Снимите колесо.

Рис. 7.3. Задняя подвеска автомобилей с кузовом универсал: 1 – болт верхнего крепления амортизатора; 2 – амортизатор; 3 – поперечина задней подвески; 4 – продольный рычаг задней подвески; 5 – болт нижнего крепления амортизатора; 6 – задний нижний рычаг задней подвески; 7 – пружина; 8 – гайки болтов крепления скобы стабилизатора поперечной устойчивости; 9 – штанга стабилизатора поперечной устойчивости; 10 – подушка штанги стабилизатора поперечной устойчивости; 11 – скоба стабилизатора поперечной устойчивости

2. Выверните болты (см. рис. 7.3) нижнего 5 и верхнего 1 креплений амортизатора 2 и снимите амортизатор.

3. Установите амортизатор в порядке, обратном снятию.

Приступаем к работе

Итак, как производится самостоятельная замена задних амортизаторов на «Форде Фокусе 2» (рестайлинг)? Автомобиль нужно установить на ровную площадку. В идеале это должна быть смотровая яма – она существенно облегчит нам работу. Но при отсутствии таковой вполне можно осуществить замену элемента своими руками.

Итак, сперва срываем гайки колеса балонником. Далее поддомкрачиваем часть кузова автомобиля.

Далее при помощи щетки по металлу очищаем болт на 15 (с помощью него низ амортизатора закрепляется на продольном рычаге подвески) от грязи и обрабатываем его смазкой в виде спрея. Затем берем в руки соответствующий ключ (рожковый или головку) и откручиваем данный болт. Как далее производится замена задних амортизаторов «Форда Фокуса 2»?

Какие инструменты нужны для самостоятельной замены

Для работ по замене амортизатора помимо самого амортизатора (дополнительно) могут потребоваться: комплект установочный и уплотнитель, необходимый под пружину чашки. Если нет возможности приобрести «кит», то следует купить по отдельности опорный подшипник, опору, пыльник и втулку.

Инструменты, необходимые для замены передней стойки:

  • домкрат;
  • ключ размером на «10», «13», «15»;
  • опора;
  • зубило (средних размеров);
  • смазка (WD-40);
  • отвертка (плоская);
  • молоток;
  • щетка по металлу;
  • ветошь .
Читать еще:  Как снять задний бампер на Форд Фокус 2 седан видео

Для замены задней стойки на Ford Focus 3 понадобится:

  • домкрат;
  • баллонный ключ;
  • фиксатор резьбовых соединений;
  • разводной ключ (газовый);
  • рожковый ключ, размером на «13», «15»;
  • металлическая щетка;
  • трубчатый ключ на «10»;
  • опора (деревянный брус);
  • проникающая смазка (WD-40);
  • ветошь.

Такого инструментария вполне достаточно для замены передних и задних амортизаторов на машине Форд Фокус 3.

Как заменить амортизатор задней подвески Ford Focus?

  • Как заменить амортизатор задней подвески Ford Focus?
  • Когда нужна замена заднего амортизатора
  • Причины выхода из строя амортизатора Ford Focus 2
  • Как выбрать амортизатор задней подвески
  • Масляные амортизаторы
  • Газовые амортизаторы
  • Газомасляные амортизаторы
  • Как заменить амортизатор задней подвески Ford Focus 2
  • Необходимый инструмент
  • Этапы замены

Автомобили марки «Ford» всегда отличались хорошей динамикой, что во многом является заслугой качественных подвесок. Среди различных компонентов этой части транспортного средства немаловажную роль играют амортизаторы, от исправной работы которых напрямую зависит безопасность водителя и пассажиров. Но как определить неисправность амортизаторов, скажем, на Ford Focus 2, какие сменные детали лучше выбрать и как произвести замену? Ответы на эти вопросы вы найдете в данной статье.

  • Когда нужна замена заднего амортизатора
  • Причины выхода из строя амортизатора Ford Focus 2
  • Как выбрать амортизатор задней подвески
    • Масляные амортизаторы
    • Газовые амортизаторы
    • Газомасляные амортизаторы
  • Как заменить амортизатор задней подвески Ford Focus 2
    • Необходимый инструмент
    • Этапы замены

Когда нужна замена заднего амортизатора

Необходимость в замене задних амортизаторов Ford Focus 2 возникает тогда, когда по результатам диагностики они уже не могут справляться со своими функциональными обязанностями. Кроме того, в ходе проведения осмотра деталей вы можете заметить следы критического износа на нижнем сайлентблоке крепления стойки и на верхнем пыльнике.

Не стоит забывать и о ресурсной норме амортизаторов. Если автомобиль эксплуатируется при средних нагрузках, то задние амортизаторы Ford Focus способны прослужить до 90-100 тыс. километров. Любые экстремальные условия, агрессивный стиль вождения и перегрузка способствуют снижению срока службы амортизаторов, а основными симптомами их неисправностей на задней оси Ford Focus 2 являются ухудшение плавности хода транспортного средства, стуки при работе механизма и «пробой» задней подвески.

Причины выхода из строя амортизатора Ford Focus 2

Самими уязвимыми частями амортизатора являются сальники, клапаны, пружины и шарнирные соединения. Проблема любой из них приводит к ухудшению работы детали и появлении утечки жидкости. Починить амортизатор на Ford Focus 2 невозможно, и все, что остается владельцу – это замена поврежденного элемента. Но почему так происходит? Что является основной причиной проблем амортизаторов Ford Focus 2? Прежде всего, отрицательно сказывается плохое качество дорог, так как ямы и влага приводят к поломкам намного раньше заявленного производителем срока. Также нельзя не учитывать и возможность низкого качества самих деталей, особенно если вам уже приходилось устанавливать неоригинальные элементы.

Как бы там ни было, а неисправные амортизаторы (на любом автомобиле) – это всегда риск. Крены, заносы, увеличение тормозного пути и неожиданные прыжки, снижают контроль над дорожной обстановкой, что в результате может закончиться аварией.

Более того, неисправное функционирование амортизаторов и верхних опор, несомненно, приведет к износу остальных деталей – в большинстве случаев элементов тормозной системы и покрышек. Чем дольше вы откладываете решение проблемы, тем больше неприятностей вам прибавляется. В итоге может потребоваться и замена стоек амортизатора Ford Focus 2.

Как выбрать амортизатор задней подвески

Если вы уже пришли к выводу о необходимости замены вышеуказанных элементов подвески, то наверняка вас интересует еще один важный вопрос: «Какие лучше поставить амортизаторы на свой Ford Focus 2?».

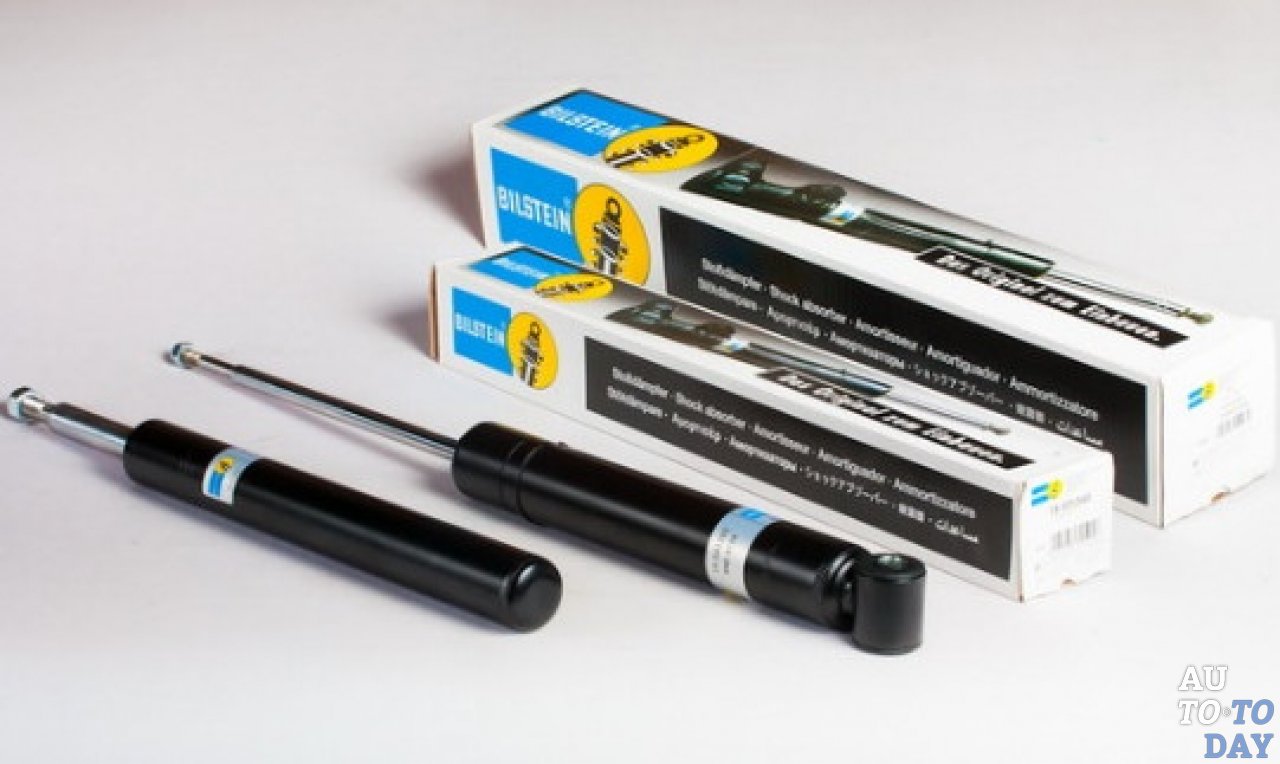

Масляные амортизаторы

Самым простым видом амортизаторов принято считать масляные изделия, которые обладают несложной конструкцией и достаточно надежны в эксплуатации. Единственным их недостатком является то, что в моменты наибольшего воздействия могут появляться бесконтрольные колебания. Они объясняются резкими движениями поршня в моменты сильного напряжения, вследствие чего масло находящиеся внутри него вспенивается, а его пропускная способность снижается.

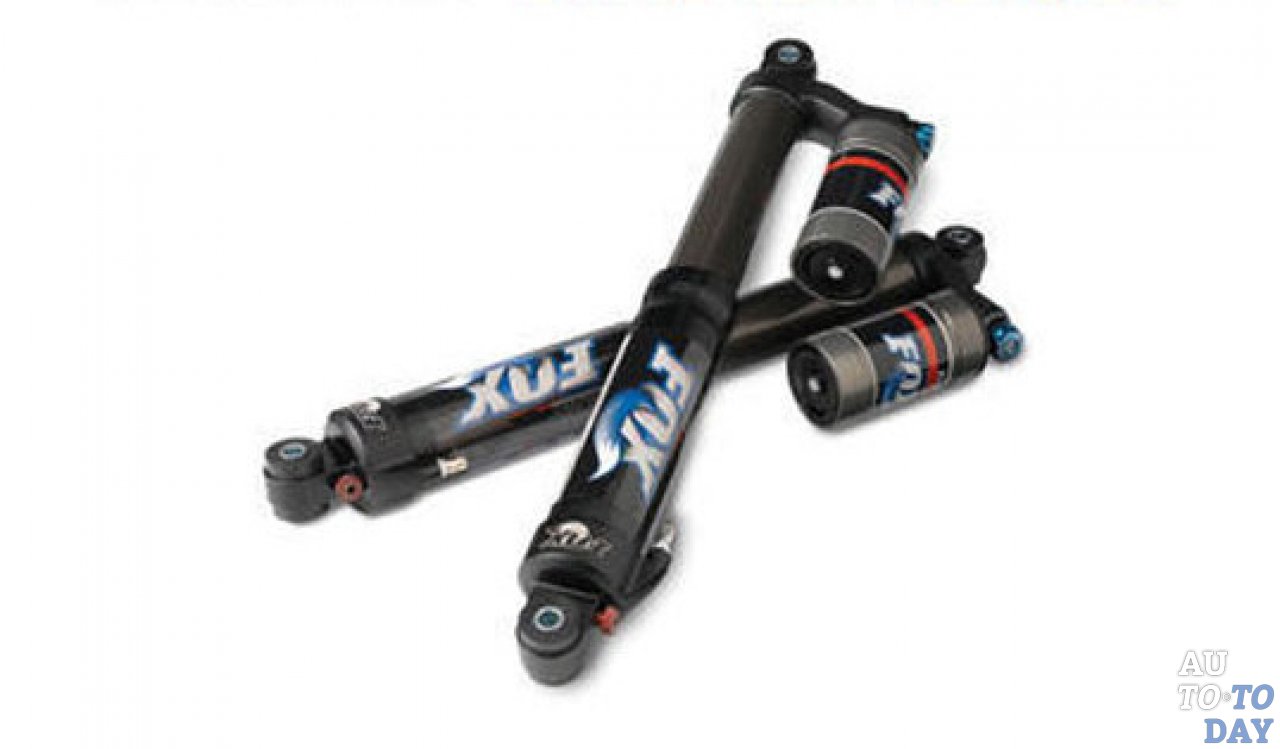

Газовые амортизаторы

Конструкция газовых амортизаторов предусматривает наличие поршня, разделяющего масло и газ. Находясь под влиянием большого давления газа, поршень не позволяет маслу вспениваться или смешиваться. В результате, при езде по неровным участкам дороги, автомобиль получает отличную управляемость и устойчивость.

Читать еще:  Не заводится Форд Фокус 3 не крутит стартер реле щелкает

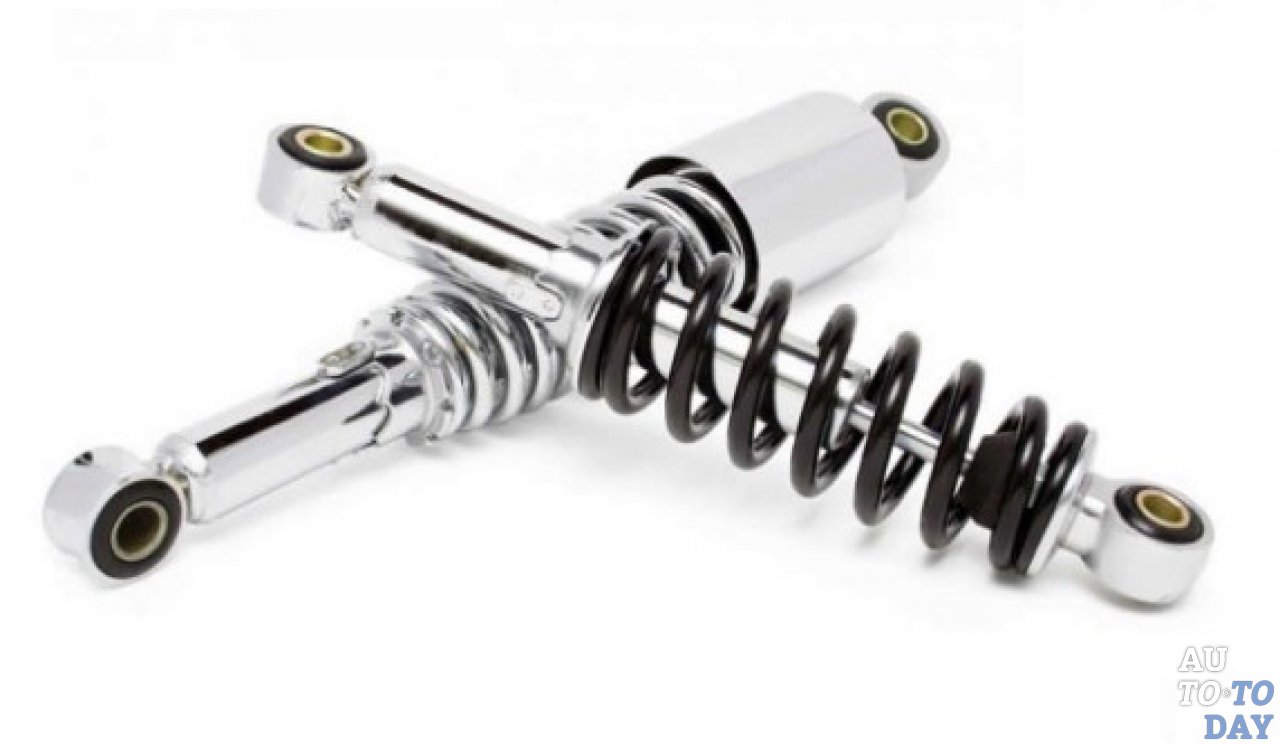

Газомасляные амортизаторы

Газомаслянные амортизаторы, которые могут устанавливаться и на Ford Focus 2 состоят из двух цилиндров, верхняя часть которых наполняется азотом. Это явление способствует появлению оптимального давления и увеличению работоспособности узла. Принцип работы этого вида амортизаторов заключается в следующем: чем выше поднимается давление, тем быстрее происходит реакция на вибрацию. Хотя нельзя не отметить и тот факт, что подвеска в этом случае будет более жесткой.

Автомобиль с газомасляными амортизаторами обладает высокой устойчивостью на больших скоростях и в условиях серьезных нагрузок.

Как заменить амортизатор задней подвески Ford Focus 2

Если вам необходимо заменить вышедшие из строя амортизаторы, и в предыдущем варианте вас все устраивало, то имеет смысл установить детали такого же вида, как и изношенные. Что же касается замены амортизаторов на Ford Focus 2 своими руками, то подготовив необходимый инструментарий и придерживаясь определенной этапности работы, этот процесс не займет у вас много времени.

Необходимый инструмент

Конструкция задней подвески автомобилей Ford Focus 2 с кузовом седан и кузовом универсал несколько отличается, поэтому ниже будет описано два возможных варианта замены амортизатора. Однако в обоих случаях для выполнения работы используются практически одни и те же инструменты. К ним относят: торцевые головки на «10» и на «15», накидной ключ на «13» и сварочный зажим, домкрат.

Этапы замены

Процедура замены амортизатора на Ford Focus 2 начинается со снятия колеса с той стороны, с которой планируется проведение работы. Для этого, вам, конечно же, понадобиться поднять заднюю ось машины с помощью домкрата.

Итак, после того, как колесо будет снято, выполняйте следующие действия:

  1. Открутите крепежный болт и отведите амортизатор от продольного рычага подвески.
  2. Открутите два крепежных болта, которые соединяют кронштейн амортизатора и кузов автомобиля.
  3. Теперь можно снять деталь вместе с кронштейном крепления.
  4. Открутите крепежную гайку, соединяющую кронштейн и амортизатор, удерживая при этом шток от прокручивания.
  5. Снимите кронштейн, вместе с буфером сжатия и защитным кожухом.
  6. Разъедините снятые детали (кожух и буфер).
  7. Хорошо осмотрите кожух, если деталь поврежденная, то ее сразу же нужно заменить.
  8. Отсоедините буфер сжатия от кронштейна крепления амортизатора и также осмотрите его на предмет износа (затвердевшая, потрескавшаяся или деформированная деталь нуждается в замене).
  9. Проверьте состояние резиновой втулки кронштейна, при обнаружении повреждений придется заменить и кронштейн.
  10. Установите новый амортизатор в обратном порядке и таким же способом замените второй.

Что касается Ford Focus 2 с кузовом универсал, то в этом случае процедура замены амортизаторов имеет следующий вид:

  1. Задняя часть транспортного средства поднимается домкратом так, как и в предыдущем варианте (не стоит забывать о надежных опорах, устанавливающихся рядом с домкратом и под передними колесами).
  2. Затем демонтируют колесо и откручивают крепежные болты нижнего и верхнего креплений амортизатора.
  3. После этого можно снять старую деталь, установить на ее место новый амортизатор и собрать все в обратном порядке.

На этом процесс замены можно считать завершенным, конечно, при условии, что аналогичным способом был заменен и второй амортизатор Ford Focus 2.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Когда менять амортизаторы на Ford Focus II?

В среднем, амортизаторы на Ford Focus II служат около 90-100 тыс.км. пробега. Однако, необходимо учитывать, что эти сроки актуальны для средней интенсивности эксплуатации автомобиля, при более экстремальном вождении, при езде по некачественному дорожному покрытию, ресурс амортизатора может заметно снизиться.

Точную диагностику состояния амортизаторов можно провести только на СТО, однако, есть признаки, которые достаточно точно могут указать на проблему износа или некорректной работы амортизатора:

    наличие подтеков масла (если у вас стоит масляный амортизатор)

наличие посторонних стуков в подвеске при работе автомобиля

Читать еще:  Замена сцепления Ford Focus 2
  • невозможность держать траекторию при резком прохождении поворотов
  • Все перечисленные признаки могут говорить о необходимости замены амортизаторов.

    Инструменты

    Чтобы на автомобиле «Форд Фокус 2» замена задних амортизаторов прошла успешно, потребуется следующий набор инструментов:

    • Домкрат (механический и гидравлический).
    • Балонник.
    • Разводной ключ.
    • Набор ключей (потребуется инструмент «на 10», «на 13» и «на 15»).
    • Щетка по металлу.
    • Универсальная смазка «Маннол» или «ВД-40».

    Также понадобится новый гасящий элемент. На автомобилях «Форд Фокус 2» седан замена задних амортизаторов производится попарно. Это значит, что даже если соседний элемент исправен, он тоже подлежит замене. Специалисты не советуют пренебрегать этим правилом.

    Амортизаторы Kayaba: японская надежность для немецких машин

    Одними из самых надежных деталей подвески для автомобилей Форд будут амортизаторы Kayaba. Это компания уже долгое время сотрудничает с автомобильным концерном Ford и производит для него продукцию, которая идет в оригинале на такие модели, как Escort, Focus, Transit и Fiesta. Кроме деталей на конвейер компания Kayaba производит демпферные запчасти на многие модели Ford для вторичного рынка стандартной серии (Excel G) и спортивных модификаций.

    Фирма Kayaba имеет 2 крупных завода для производства своей продукции. Один из них находится в Японии, а второй – в Испании. Многие амортизаторы, производимые компанией для таких машин, как Ford Focus и Ford Fusion, изготавливаются непосредственно на территории Испании. Поэтому, если вы хотите купить качественные детали подвески для своего любимого Форда, вы не разочаруетесь, выбрав запчасти фирмы Kayaba.

    Самой распространённой серией продукции Kayaba на немецкие автомобили считается Excel-G. Это газо-масляные амортизаторы. В производимых деталях подвески применяется азот под давлением и специальный клапанный механизм. Это технология считается личной разработкой компании, позволяющей обеспечить удобство при вождении машины, нейтрализовать возможность смешивания газа и жидкости. К серии Excel-G относятся амортизационные стойки, патроны и амортизаторы.

    Важное условие замены амортизаторов Kayaba – менять только парой, а не левое или правое демпферное устройство отдельно. Установка только одной новой детали подвески приведет к большим нагрузкам на эту стойку, что может стать причиной быстрого ее выхода из строя.

    Компания Kayaba предоставляет замене на специализированном сервисе 2 или 4 амортизаторов вместе с защитными и установочными комплектами гарантию на 70 000 км пробега. Она начинает действовать с момента покупки продукции. Для сохранения гарантийных условий необходимо постоянно проводить диагностику ходовой части машины через каждые 20 000 км на СТО, где были установлены демпферные запчасти.

    Последовательность действий

    Итак, имея под рукой все инструменты и приспособления, а также новые сайлентблоки, можно приступать к разборке авто.

    1. Машина ставиться на смотровую яму и фиксируется противооткатными упорами. Поскольку подвеска – независимая, сайлентблоки меняются поочередно, сначала с одной стороны, затем с другой;
    2. Со стороны, которой будет производиться замена, послабляется крепление колеса, затем авто поддомкрачивается и колесо полностью снимается;
    3. На пружину подвески одеваются стяжки, и она стягивается. Важно проследить за установкой стяжек, чтобы исключить возможность соскакивания.
    4. Гидравлический домкрат подставляется под заднюю ступицу, и она несколько выдомкрачивается. Делается это для того, чтобы была возможность выкрутить болты крепления рычагов и амортизатора.
    5. Откручиваются болты крепления нижнего и верхнего поперечных рычагов, а также болт крепления амортизатора. После выкручивания и извлечения всех болтов домкрат убирается. Изъяв из отверстия болт крепления нижнего рычага, он опускается вниз, что дает возможность извлечь пружину.
    6. Далее отгибается крючок фиксации троса ручного тормоза. Также нужно открутить болт крепления проводки АБС. Затем потребуется снять со ступицы суппорт тормозной системы, для чего откручиваются два болта его крепления.
    7. Окручиваются два болта крепления продольного рычага, и он вместе со ступицей снимается с авто.
    8. Далее производится выпрессовка-запрессовка сайлентблока с помощью съемника с втулкой.
    9. Сборка одной стороны подвески производится в обратной последовательности.

    Во время выполнения замены следует также обратить внимание на состояние всех элементов подвески, и при обнаружении хоть малейшего повреждения, лучше сразу произвести замену данного элемента.

    Операция по замене второго сайлентблока производится идентично вышеописанной.
