Описание предохранителей автомобилей Nissan

Описание предохранителей автомобилей Nissan

Если в вашем автомобиле возникла какая-либо неисправность, связанная с электрооборудованием, то, в первую очередь, следует начать проверку блока предохранителей (далее — БП). Этот материал поможет вам узнать, где расположены предохранители Ниссан Альмера Классик, за что они отвечают и как правильно произвести их проверку и замену.

РАЗБОРКА СЛОМАННОГО ЭЛЕМЕНТА

Другое дело, если после подобного мероприятия источник энергии так и не восстановился. В этом случае необходимо будет разобрать сам элемент. Для начала можно сделать предварительную проверку:

  • Следует добраться до задней части гнезда.
  • Снять разъем.
  • Подключить лампочку.
  • Повернуть ключ на положение АСС.

Если лампочка загорелась — демонтаж нужно будет делать обязательно. В связи с этим возникает резонный вопрос: как снять прикуриватель на ниссан альмера классик?

Для начала необходимо подготовить инструменты. Пригодятся такие:

  1. пассатижи небольшого размера;
  2. такой же напильник;
  3. щипчики.

Чтобы замена прошла правильно, рекомендуется строго придерживаться определенных инструкций. Они не сложны:

  • Перед тем, как разбирать конструкцию, следует запомнить, что в каком положении находится (можно даже сфотографировать первоначальный вариант).
  • Отвернуть гайку, а после этого отделить от пластины металлические части.
  • Разъединить железо.
  • Убрать полупроводниковую пластину из слюды.
  • Сточить лишний металл.
  • Выполнить сборку в обратном порядке.

Правильная замена плавких вставок

Перед заменой предохранителей отсоедините минусовую клемму аккумулятора.

Перед осуществлением замены защитных устройств Альмера Классик понадобится демонтировать старый элемент и убедиться в его непригодности. Для этого используются специальные пластиковые щипцы. В большинстве случаев, повреждения плавкой вставки видны невооружённым глазом. В редких случаях требуется прозвонка с помощью мультиметра. Также понадобится приобрести новый предохранитель или реле. Необходимо подобрать соответствующий номинальный ток изделия. Он прописывается на самом компоненте, либо определяется по цветовой гамме. Замена производится в следующем последовательности:

Основные причины сбоев в работе электрики автомобиля: нарушения контактов в цепях, окисление клемм на разъёмах, выход из строя реле и перегорание предохранителей, либо плавких вставок. Симптомы нарушений могут быть разные – от коротких замыканий при повреждении изоляции до отключения приборов, узлов (одного или нескольких сразу) и отказа запуска двигателя. Серьёзные неполадки в электроцепи с мощными потребителями могут вызывать возгорание проводки и приводить к пожару, поэтому при обнаружении даже незначительных сбоев важно диагностировать всю электроцепь.

Поиск причины неисправности начинают с установления работоспособных элементов методом исключения до обнаружения неработающего узла (реле или сгоревшего предохранителя). Если не работают несколько потребителей, то возможно нарушение контакта на «массу», так как все они могут подключаться через одну цепь.

Для выявления проблем в цепях используют специальное диагностическое оборудование: вольтметр, тестер, набор соединительных проводов с зажимными клеммами типа «крокодил», либо пробник с индикатором и контрольную лампочку 12 В. Перед проверкой внимательно изучают схему и проводят тест на наличие напряжения, начиная от источника питания до разъёма блока предохранителей, проверив пред этим целостность плавких вставок.

Предохранители Nissan Almera N16

Если возникла необходимость в замене монтажного блока реле ниссан альмера n16, то дополнительно нужно реле ниссан альмера n16 два болта — фиксатора платы, отсоединить колодки с проводами. Замена предохранителей в моторном отсеке Ниссан Альмера N Останавливаем двигатель, открываем капот; В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе. Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне.

Читать еще:  Как отрегулировать фары на Ниссан Альмера классик

После чего провести замену. Рекомендации по обслуживанию Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы; Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов; После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой; Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока.

Общая характеристика элементов

Предохранители на Ниссан Альмера Классик, Н16 и G15 имеют различные схемы в силу того, что со временем электрическое оборудование развивается и совершенствуется. Начать их обзор стоит в хронологическом порядке. В 2000–2006 годах во втором поколении автомобиля была заложена привычная на сегодняшний день система расположения блока. В Альмерах Н16 , G15 и Классик предохранители находятся в 3 местах: рядом с двигателем, в районе над правым передним колесом и слева от руля. Наибольшая разница имеется относительно последних, поскольку данный узел отвечает за большую часть электрооборудования. Отвечают они преимущественно за механизмы силового агрегата. Именно поэтому основное внимание уделяется предохранителям, расположенным в салоне.

В каком количестве находятся в монтажном блоке предохранители в салоне: Nissan Almera N16 – 34 элемента, G15 – 39, в Classic – 26. На каждую цепь электрооборудования есть своя защитная деталь. Они устанавливаются на бензонасос, на форсунки, на противотуманки, на прикуриватель и так далее.

Важно знать, что в оригинале все предохранители имеют заданную силу тока, которая измеряется в амперах. Среднее значение варьируется от 10 А до 20 А, в зависимости от того, за что отвечает то или иное оборудование.

Количество предохранителей в моторном отсеке варьируется от 29 в Nissan Almera Classic и до 9 в G16. Однако в данных блоках показатель силы тока может доходить до 100 А (например, у генератора аккумулятора) в силу повышенной нагрузки.

Устройство и неисправности

Прежде чем приступать непосредственно к самому ремонту, желательно разобраться в устройстве ремонтируемого прибора. В противном случае могут возникнуть некоторые проблемы и «неудобные» моменты в процессе относительно простой операции.

Блок – это система объединённых в один узел предохранителей, каждый из которых встроен в электроцепь определённого прибора. Данный элемент необходим для защиты цепи от ряда неблагоприятных процессов, в том числе и от потенциального воспламенения проводки из-за короткого замыкания. Случаются такие неприятные явления из-за превышения силы протекающего тока в электроцепи, которое связано, к примеру, с неисправностью прибора или проводов. Предохранитель имеет меньший максимальный порог силы тока, поэтому перегорает самым первым и сразу же обесточивает всю систему. Как видите, узел подобного вида очень полезен и требует к себе должного внимания.

В силу специфики своей работы блок или отдельный предохранитель может выйти из строя по целому ряду разных причин:

  • неисправность какого-либо прибора;
  • короткое замыкание электроцепи;
  • слишком высокая сила тока, поддающегося в систему (часто бывает при поломке генератора);
  • неправильно проведённый ремонт электроузла автомобиля;
  • производственный брак;
  • чрезмерный износ.

Рассмотрев указанные выше потенциальные проблемы, вызвавшие перегорание предохранителя, можно сделать вывод, что иногда придётся исправлять неисправности и в некоторых других узлах Ниссан Альмера. Конечно, если у вас есть желание добиться нормального функционирования электросистемы автомобиля и безопасности его эксплуатации.

Не работает прикуриватель, предохранитель в порядке Ниссан Альмера, Алмера

С другой стороны устройства находится еще три основных реле. В моторном отсеке находятся два БП.

В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в. БП в салоне За что же отвечают эти элементы?

Ниже приведена таблица с обозначением каждого ПП. Таблица обозначения каждой детали блока, расположенного в салоне авто Также вы могли заметить несколько реле, предназначение которых не описано в таблице.

Не работает прикуриватель в Ниссан Альмера

Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения. Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя.

В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.

Не работает прикуриватель, предохранитель в порядке

Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в.

Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.

Не работает прикуриватель ниссан альмера классик, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло.

В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок. Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле.

Вынув крышку видим блок предохранителей.

Стрелкой отмечен тот, что отвечает за прикуриватель. Хотя на обратной стороне крышки все и так написано: Далее лучше взять утконосы или маленькие пассатижи, так как в ручную его вынуть по-моему невозможно: Так выглядит новый исправный на 15А, стоит 4 рубля, взял 3; Ну вот и все, крышку можно закрыть!

Вставляем внизу и толкаем в направлении стрелки, смело, ломаться там вроди как нечему! Ну вот и все, совсем не работает прикуриватель ниссан альмера классик сложно. Надеюсь кому-то пригодится!

Комментарии и отзывы

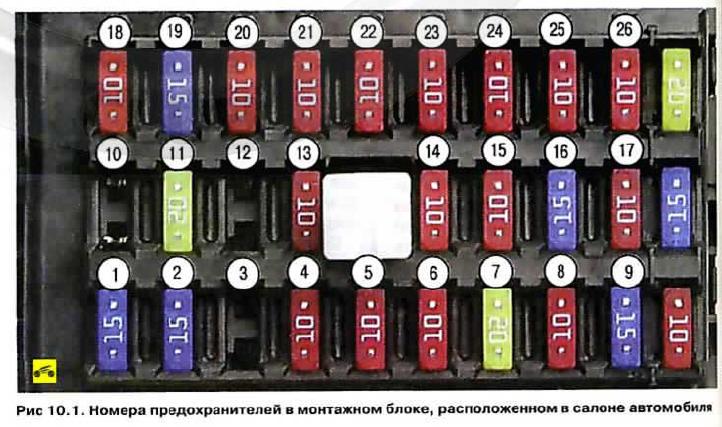

Ниже представлены схемы всех трех блоков, а также описание предохранителей в них. БП в салоне Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля За что же отвечают эти элементы?

Ниже приведена таблица с обозначением каждого ПП.

Таблица обозначения каждой детали блока, расположенного в салоне авто Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.

Номер Предназначение R1 Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет. R2 Второй по номеру компонент обеспечивает функционирование дроссельной заслонки.

При его выходе из строя работа авто будет некорректной или невозможной. R3 Отвечает за функционирование электрических стеклоподъемников. R4 Обеспечивает работоспособность ламп задних противотуманных огней.

Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой.

реле и предохранители

Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты. Если вы заметили, что прикуриватель не работает , то для начала проверьте работоспособность предохранителя.

Реле в ниссан альмера н16 как и прочих моделях этого авто предназначаются для потребления более мощными узлами. Нужно обращать внимание на следующую маркировку: R1 ответственное за работу фар — свет как ближний, так и дальний ; R2 на его ответственности — дроссель-заслонка ; R3 электростеклоподъемники ; R4 лампы для задних противотуманных огней.

Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Реле в салоне с обратной стороны. R1 включение-выключение катушки зажигания — выход из строя блокирует работу авто ; R2 нагнетание двигателя ; R3 функционирование дополнительных потребителей — различных автомобильных электроаксессуаров. Их список достаточно обширен: Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом: Схема предохранителей в моторном блоке.

Схема для ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле в числе фары, топливный насос, двигатели вентиляторов. Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал: Общие правила замены Предохранители ниссан альмера н16 не пробьют брешь в бюджете, когда вдруг возникнет необходимость в замене. Их можно найти в широком ассортименте практически во всех автомагазинах.

Другое дело — придерживаться правильных рекомендаций: Все работы проводятся только при выключенном аккумуляторе. Подбирается под нужный номинал.

Ни в коем случае нельзя ставить проволоку или другой металлический предмет скрепку. В случае замыкания пострадает вся электросистема транспорта что чревато дорогостоящим ремонтом. Самый расходный элемент Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за работу прикуривателя отвечает элемент под номером Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания самых различных потребителей.

В их число входят как видеорегистраторы, так и ноутбуки последние, правда, работают при помощи специальных преобразователей. Важно сделать это правильно. В этом плане нелишним будет знать, как выглядит сгоревший элемент. Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая.

Кстати, оочитать про ошибки ниссан альмеры на панели приборов можно по ссылке. Процесс замены как в салонном, так и моторном варианте будет аналогичным.

Можно рассмотреть процесс замены салонного варианта: Открывается капот и отключается аккумулятор. Следом снимается крышка от элемента, где находится сам блок.

КАК БЫСТРО ПРОВЕРИТЬ ПРЕДОХРАНИТЕЛИ НЕ СНИМАЯ?

Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя. Извлечь при помощи щипцов, если такой все же найден. Установить новый и собрать в обратном порядке.
