Замена всех ламп в передней фаре на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Замена всех ламп в передней фаре на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать!
Блок фары – в него встроено довольно множество ламп, начиная от ламп которые за ближней свет отвечают и заканчивая лампами поворота и лампами габаритных огне, в замене лампочек нет вообще ничего сложного, поэтому данную процедуру сможет произвести человек который даже не разу не ремонтировал автомобиль, в этом деле главное просто знать где какая лампочка именно находиться (Об этом мы ещё поговорим в данной статье сегодня).

Примечание!
Для замены ламп или какой то отдельной лампы, инструментов вообще не нужно, одними лишь перчатками запаситесь, да и всё на этом!

Краткое содержание:

Где находятся лампы в блоке фары?
В классике, а именно в четвёртки, пятёрки и семёрки в блоке фары всего ламп три, первая отвечает за габариты (Указана данная лампа красной стрелкой), вторая идёт двух нитевая Н4 и идёт она как на ближний так и на дальний свет (При включении дальнего, просто ещё одна нить в лампе загорается и поэтому фара начинает освещать дорогу намного лучше), ну и третью которая находится в том месте которое мы указали зелёной стрелкой для Вас даже и объяснять не будет, потому что и так поймёте что это лампа поворота.

Примечание!
Зная примерное месторасположение ламп, можно уже понять образно где с обратной стороны фары находятся они, тем самым разыскать лампы Вам будет удобней и кстати, сразу предупредим, когда лампы новые ставить будете, не трогайте их стеклянную часть руками, а иначе от жирных следов рук, она сперва будет сильно греться и в конечном итоге лампа просто выйдет из строя, случиться это всё за короткий промежуток времени и поэтому лампа даже и дня может не проработать, как вариант, используйте чистые перчатки чтобы жирных следов на стеклянной части лампы не оставлять или если всё же оставили, то аккуратно чистой тряпочкой смоченной в спирту стекло хорошенько протрите!

Когда нужно менять лампу в блоке фары?
Так как лампа идёт галогеновая и двух нитевая, то у неё может отказать в работе либо ближний свет (Одна нить выйдет из строя), либо дальний (Вторая нить выйдет из строя), либо она сразу может перегореть и больше фара светить вообще не будет (Обе нити в лампе сгорели), если вы что то из этого заметили (Свет почти пропал или стал значительно хуже), тогда не медлите и замените неисправную лампу в блоке фары, но это мы только про галогеновую лампу сказали, в блоке есть ещё одна, а именно лампа габаритного света она очень важна автомобилю в тёмное время суток, так как габаритные лампы, показывают габариты автомобиля в темноте (То есть они по бокам размещены и другие водители машину могут заметить, если она стоит на обочине), она подлежит замене при перегорании но как показывает практика, габаритные огни очень редко на классике перегорают и последняя лампа, лампа поворота, она сменяется тоже при выходе из строя и Вы сразу же заметите что лампа перестанет гореть, вить при повороте она должна включаться.

Виды оборудования освещения

Оптика Bosch

Оба устройства имеют в своей конструкции блок, включающий в себя ближний и дальний свет, габариты и поворотные указатели. То есть принципиальных отличий между ними нет, но определенные нюансы знать вам будет полезно.

  1. Оборудование от отечественного производителя Киржач характеризуется посадкой стекла на герметик, что вызывает определенные сложности при замене. Также место ближнего света оснащается линзой. Это делает поток ограниченным, но более целенаправленным по сравнению с немецким аналогом.
  2. В случае с Bosch, стекла фиксируются специальными защелками, а герметизация выполняется при помощи резиновых прокладок. Снимать их проще. А вот линзы для ближнего света отсутствуют. Здесь стоит отражатель, из-за которого границы свечения получаются более размытыми.

Многие считают, что Киржач превосходит оптику от Bosch по многим характеристикам. Но это мнение можно назвать спорным.

А вот что касается демонтажа и замены, здесь немецкие устройства выступают явным фаворитом, поскольку разбирать их гораздо проще.

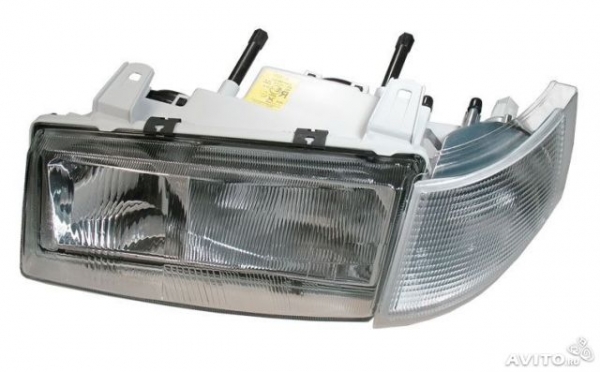

Блок-фары

Здесь находятся лампочки поворотников, габариты, ближний и дальний свет. Чтобы добраться до габаритных огней и лампы ближнего и дальнего освещения, нужно:

Снять защитный колпак. Проворачиваем его против часовой стрелки, указатели нанесены на нем. Он не имеет резьбы, а снимается поворотом на 180 градусов. Во внутренней его части имеются «усики», которыми он фиксируется в корпусе блока фары.

Снимаем проволочный фиксатор. Он фиксирует лампы ближнего освещения в корпусе отражателя. Этот фиксатор изготовлен из упругого металла, поэтому снимать его нужно аккуратно. Верхние его концы вынимаем из пазов и опускаем вниз, освобождая гнездо лампочки дальнего и ближнего света.

Вынимаем лампу из отражателя, держа за цоколь, снимаем штекер.

Важно! Если она исправная, а хотите установить галогенную или светодиодную, её трогать руками не рекомендуется. В противном случае она может перегореть.

Меняем лампочку габаритов

Вынимаем ее из корпуса отражателя вместе с гнездом. Если долго не делали этого, то вытащить ее будет проблематично. Для этого снимаем блок ближнего и дальнего света. В отверстие отражателя вставляем палец, нащупываем лампочку габаритов и выталкиваем ее с небольшим усилием.

Чтобы заменить, нужно слегка надавить на лампочку и провернуть ее вполоборота. Она выйдет из фиксаторов цоколя и с легкостью вынимается. Вставляем новую в обратной последовательности.

Важно! При монтаже в корпус фары нельзя применять больших усилий – отражатель может треснуть. Чтобы установка была без трудностей, рекомендуется посадочное место обработать мелкозернистой наждачной бумагой. Так уберутся окислы, пыль, грязь, мешающие беспрепятственному монтажу.

Видео, инструкция по замене лампочек в фарах и габаритах ВАЗ “Семерка”:

Читать еще:  Шевроле каптива замена ремня грм

Указатели поворотов

Проворачиваем патрон поворотника против часовой стрелки на пол оборота в корпусе блока фары.

Вынимаем его. Лампа, аналогично габаритам, фиксируется в патроне двумя «усиками». Поэтому, слегка надавили на нее, провернули и вынули ее. Патрон сделан в виде единой пластины с прорезью с одной стороны. Поэтому лампочку нужно вытаскивать из него с небольшим усилием, потому что контакты ее будут цепляться за патрон.

Видео о доработке указателя поворотов в блоке фары ВАЗ 2105-07, снятие и замена лампы в нем:

Тюнинг фар своими руками

Чтобы выполнить данную работу своими руками нам понадобится:

  1. Небольшой короб или панель под передние фары и задние фонари, для установки светодиодов;
  2. Шурик или дрель со сверлом, чтобы диаметр совпадал с размером светодиодов;
  3. Светодиоды;
  4. Резисторы (сопротивление);
  5. Провода;
  6. Герметик.

Панель или короб нужно подогнать под размер фары и насверлить, как вы хотите, отверстия для установки светодиодов. Для необходимого обеспечения сопротивления цепи, последовательно включаются резисторы. На каждые 4-5 светодиодов устанавливаем резистор, чтобы обеспечить соответствующее сопротивления цепи. Резисторы подбираются индивидуально. Герметик используем для того чтобы закрепить светодиоды в отверстиях. Собранные цепи подключаются к колодкам питания фар.

Важно: при подключении светодиодов учитывайте полярность, плюс с плюсом, минус с минусом.

Кроме оригинального внешнего вида, у тюнинга фар светодиодами ряд других преимуществ:

  1. Низкая мощность, что уменьшает нагрузку на бортовую сеть автомобиля;
  2. Ровный рассеянный свет, который не ослепляет других участников движения;
  3. Высокая надежность и долговечность.

Если ваш бюджет позволяет, то можно выполнить тюнинг фар ВАЗ 2107 без лишней затраты времени и труда. Для этого будет достаточно приобрести уже готовые тюнингованные задние фонари и передние фары, и заменить ими стандартные фары. Кроме этого, можно установить своими руками светодиоды в указатели поворотов.

Инструкция по снятию и установке передней фары ВАЗ 2107

Показывать всю процедуру буду на левой фаре, но правая снимается аналогично. Первым делом необходимо открыть капот автомобиля и отсоединить штекеры питания от ламп ближнего и дальнего света, а также гидрокорректор:

Затем с наружной стороны необходимо открутить три болтика с помощью крестовой отвертки. Наглядно все эти болты показаны на фото ниже:

Два из них откручиваются без каких-либо проблем, а вот третий — крайний левый (по ходу движения автомобиля) фиксируется с помощью гайки, так что придется придерживать ее ключом на 8 с внутренней стороны:

После чего можно легко вынимать блок-фару ВАЗ 2107 с обратной стороны, слегка потянув за нее рукой:

Вот и вся инструкция, как видите, все предельно просто и на выполнение этого ремонта потребуется не более 10 минут времени. Установка производится в обратной последовательности. Цена новой фары на ВАЗ 2107 составляет около 1600 рублей за оригинал, с желтым поворотником.

Замена и вклейка стекла на фаре ВАЗ-2107, 2105 и 2104

Всем привет! Сегодня мы расскажем вам как самостоятельно поменять стекло на фаре ВАЗ-2107, ВАЗ-2105 или ВАЗ-2104. Это может понадобится как в случае если у вас треснуло стекло на фаре, вы его разбили или фара начала потеть. Да, именно потеть — фары потеют в том случае, когда они не герметичны. А разгерметизация фары возможна только при трещине в корпусе (худший вариант), вы забыли или неплотно закрыли заднюю крышку на фаре при замене ламп (лучший вариант) или у вас проблемы со стеклом (плохо вклеено, разбито, треснуто). Вот мы и расскажем вам как самостоятельно вклеить стекло в фару семерки и аналогичных «квадратных» ВАЗов.

Снимаем фару с машины, для этого скидываем сзади две колодки (поворотов и света):

. и откручиваем фару, три шурупа впереди, один сверху посередине и два снизу по бокам, откручиваем их и блок-фара выпадает нам прямо в руки. Берем ее несем домой. Откручиваем два органичителя дворников фар, будут мешать:

Теперь, в любом случае, нам сначала нужно будет избавиться от остатков старого стекла, либо, в случае если мы просто переклеиваем стекло, то аккуратно его извлечь не разбив. Для этого нам нужен будет острый нож, что то типа такого:

Замена блок-фар на ВАЗ 2105

Нештатные лампы привели к перегреву и расколу стекла фары головного света. В ролике показана установка.

Разбил фару / Как приклеить стекло фары на ВАЗ 2107

Сегодня, расскажу вам о том, как можно буквально за 2-3 часа вклеить новое стекло фары ВАЗ 2107. Обратите вниман.

Аккуратно по контуру разрезаем им заводской герметик (если фара еще ни разу не ремонтировалась) либо силикон или другой герметик, в зависимости от фантазии того, кто до вас туда вклеивал стекло. Я встречал фары с вклеенными намертво стеклами, то есть по сути не ремонтопригодные. И после этого аккуратно выдавливаем поддев чем нибудь стекло на себя. Если хорошо разрезали то выйдет быстро. Не переусердствуйте чтоб не лопнуло. Затем хорошо чистим все от старого герметика, чтоб остался только пластик:

Подготавливаем стекло для фары, примеряем. Стекла должны быть «родными» для вашей фары, Киржач и ОСВАР отличаются друг от друга.

На рынке можно купить специальный герметик для фар, но мы использовали обычный силикон:

Просто черный герметик будет смотрется несколько красивее, но мы пренебрегли этим. Аккуратно наносим его по периметру на корпус нашей фары, примерно так:

Вставляем стекло и домазываем по периметру герметик или силикон если не хватило и остались пробелы, не переусердствуйте. Снимаем лишнее и обматываем фару малярным скотчем чтоб герметик нормально застыл а стекло не смещалось. Даем высохнуть, в идеале сутки:

Читать еще:  Фольксваген кадди замена ремня грм

После того как герметик застыл, снимаем малярный скотч (малярный просто не оставляет следов в отличии от обычного) и устанавливаем фару обратно на машину, подключаем и наслаждаемся. ни в коем случае в процессе работы не лапайте отражатель, он очень легко повреждается и постарайтесь его ничем не испачкать. Вот и все, вы научились самостоятельно заменять и вклеивать стекло в фары ВАЗ-2107, 2105 и 2104, но если у вас еще остались вопросы — будем рады вас видеть в нашем клубе любителей ВАЗ-2107.

Автомобиль отечественного производства семейства Жигули ВАЗ-2107 оснащен передними фарами строго прямоугольной формы. Это позволяет лучше освещать дорожную поверхность в ночное время суток. Блок-фара ВАЗ-2107 оснащена новой функцией – регулирование направления потока света в зависимости от загруженности автомобиля. Эта функция выполняется посредством гидрокорректора. Часто возникают нехорошие ситуации, когда фара повреждается, устаревает, выходят из строя ее элементы, а это обуславливает ее замену или ремонт.

Тонировка задних фонарей ваз 2107

Как правило, тонируют на ваз 2107 фонари двумя популярными способами. Оба метода хороши, но имеют как положительные, так и отрицательные стороны.
Итак:

  • Первый метод подразумевает тонировку оптики краской, что является более глубоким видом тюнинга. Данный способ подразумевает полный разбор фонарей и невозможность быстрого удаления краски, которую со временем захочется удалить.
  • Что касается второго способа, то это тонировка пленкой, которую можно проводить даже, не снимая фару. Данный метод тонировки хорош тем, что со временем можно легко пленку с места содрать и приклеить новую.
    Но есть и недостатки – за такой вид тонировки, если он сделан неправильно, полагается административное взыскание и пленка не может долго выдержать режим высоких температур, возникающих внутри фары.

Тонируем фары краской

Рассмотрим для начала способ первый, подразумевающий тонировку фар аэрозольной краской. Это не совсем обычная краска, которую мы привыкли использовать.
Она тоже продается в баллончике, но имеет совершенно другие показатели. Как было сказано выше, внутри фары, в процессе ее эксплуатации наблюдается режим высоких температур и не каждый тип краски способен его выдержать.
Поэтому нужно приобрести краску специальную.

Лак для покраски фары

Такой тонировочный лак стоит недорого, порядка 300 рублей. Для полной покраски фонарей хватит одного баллончика, да еще и останется.
Придется снимать заднюю оптику, чтобы процесс покраски прошел успешно и правильно.
Как правило, данный тюнинг нужно проводить в гараже, где должно быть чисто. В процессе проведения данной операции пыль или грязь, которая попадет внутрь фары, может все испортить.
Кроме того, температура в помещении должна быть соответствующей.
Приступаем к процедуре:

  • открываем крышку, находящуюся в обивке багажника;
  • вынимаем плату с лампами;
  • отворачиваем с внутренней стороны четыре винта-самореза;
  • если фары скрыты обивкой, то отводим ее в сторону;
  • находим разъем и отсоединяем его;
  • находим гайки, фиксирующие задний фонарь к кузову автомобиля;
  • отворачиваем их;
  • извлекаем фонарь.

Демонтировать задний фонарь можно и другим способом:

  • открываем багажник;
  • вынимаем плату с лампочками;
  • находим 9 гаек крепления накладки и отворачиваем их;
  • отсоединяем проводку, прежде «обесточив» аккумуляторную батарею;
  • отсоединяем разъем;
  • берем ключ на 8 и отворачиваем две гайки;
  • снимаем фонарь.

Примечание. Прежде чем начать красить, следует подготовить фары под покраску. Нужно будет обезжирить и почистить поверхность.
Красить нужно на достаточном расстоянии, чтобы краска не «поплыла». Желательно наносить краску в несколько слоев (5-6 слоев) и, конечно же, каждый последующий слой наносить на высохший.

Как затонировать фары ваз 2107

  • кладем фару на ровную поверхность, например, на стол;
  • снимаем стекло;
  • очищаем поверхность от старого слоя герметика;
  • проводим по поверхности наждачной бумагой-нулевкой;
  • наносим слой краски;
  • ждем некоторое время, пока высохнет, и наносим следующий слой (таким образом, каждый последующий слой);
  • после высыхания собираем фару и устанавливаем ее на место.

Примечание. Также, нужно будет перед нанесением краски ознакомиться с инструкцией, которую можно прочитать на баллончике. Следует помнить, что чем больше слоев краски будет нанесено, тем меньше света будет давать фара.
После покраски и высыхания, фонари нужно будет хорошенько отполировать, сделав тонировку равномерной и без изъянов.

Как тонировать фары ваз 2107

Тонировка пленкой

Теперь узнаем, как провести тонировку задних фонарей ваз 2107 при помощи обычной тонировочной пленки. Как правило, тонировка пленкой – это более свежий взгляд на тюнинг оптики автомобиля.
Важно знать, что чем качественнее будет пленка, тем лучше. Обычно, хорошая качественная пленка продается в рекламных агентствах, а цена ее зависит не только от качества, но и от фирмы-производителя.
При выборе пленки для тонирования фар нужно обратить особое внимание на ее светопропускаемость. Чем ниже будет процент светопропускаемости, тем хуже будет фонарь давать свет.
Да и проблем с инспекторами ГИБДД потом не оберешься, и техосмотр проходить будет намного сложнее.

Тонировочная пленка для задних фар

  • Как известно, тонировка пленкой задних фар может быть выполнена в двух вариациях: легкая тонировка (рекомендуется) и полная тонировка. Оба процесса тонировки считаются более сложным, чем покраска лаком. Зато в случае удаления, пленку можно будет легко содрать с поверхности фары.
    И никаких следов после удаления на фонаре не останется.
  • Вместо лака клеится пленка, тем же способом, как и на стекла. Используется мыльный раствор и резиновый шпатель, выравнивающий поверхность.
    Нередко автолюбители используют и тонировку пленкой не полностью, а частично, что дает совершенно иной внешний вид, и яркость фар никуда не исчезает.
  • Пленка не всегда бывает черной. Часто автомобилисты используют красную или другую тонировочную пленку, которая смотрится более эффектно.

Тонировочные пленки разных цветов

  • Рекомендуется тонировать задние фары частично. Таким образом, можно будет избежать проблем с законом и сотрудники ГИБДД не смогут ничего водителю предъявить.
    Фонари будут давать нормальный и яркий свет.
  • Напротив, чем сильнее будут затонированы фары, тем больше у инспектора поводов придраться. Да и ТО пройти с сильно затонированными фонарями не удастся.
Читать еще:  Замена лобового стекла хендай

Автомобилист, который желает затонировать фары своего транспортного средства, должен знать, что штраф за это равен 100 рублям.

Примечание. Чтобы свет на затонированных фарах был намного ярче, специалисты рекомендуют использовать более мощные лампочки или светодиоды.

Сроки замены и выбор оптики

Кроме вышеописанных трудностей, знакомых автомобилистам, ездящим на большие расстояния, существуют более банальные причины, связанные с амортизацией самой фары. Определенного срока годности у этого механизма нет, но лампы со временем «выгорают», приходит в негодность материал отражателя и рассеиватель.

Последние два элемента имеют срок годности напрямую связанный с материалом, из которого они изготовлены и методами ухода за автомобилем. При этом даже самые лучшие из них все равно подвержены попаданию грязи связанной с разгерметизацией конструкции фары.

ВАЖНО! Если у вас стоят исправные фары, но вы все равно ничего не видите – посетите хороший автосервис, имеющий стенд для отладки света. Возможно, необходимо лишь почистить конструкцию и настроить.

Выбор фар крайне важен для удобства автомобилиста. Если говорить точнее, то важна не сама фирма производитель (хотя она влияет на характеристику света), а идентичность осветительных приборов. Если у вас на автомобиле стоят штатные фары, а вы решили заменить лишь одну, то найдите оригинальную. Не стоит брать, внешне аналогичные, АВТО СВЕТ или BOSCH.

С технической точки зрения фары будут одинаковы, но технология изготовления оптики у разных фирм отличается, как следствие вы получите две отчетливо разные фары. Даже если вам плевать на внешний вид автомобиля не забывайте о свойствах ваших глаз.

Человеческое зрение и мозг имеют ряд особенностей и в данном случае они проявятся в том, что более мощная фара будет создавать «зону сумерек» вместо света более тусклой. Следовательно, улучшения видимости не произойдет, а мозг будет воспринимать «слепую зону» почти так же, если бы ее не было вовсе.

Как снять фару на ВАЗ 2110-2112

Недавно снял подробный видео отчет по данной теме, поэтому ниже будет представлен обзор из моего канала.

Видео инструкция по замене блок-фары

Данный пример был показан на правой фаре, разумеется, на ней все выполняется немного проще, чем на левой. Но по сути, разницы нет практически никакой:

Фото отчет проделанной работы по демонтажу и установке

Первым делом необходимо снять решетку радиатора, отвернув сверху два болта ее крепления:

И снимаем решетку, снизу отогнув фиксаторы крепления:

Далее необходимо открутить один болт крепления фары снизу, как это показано на фото ниже:

И два болта сверху.

После этого освобождаемся от нижней накладки фары, межу ней и передним бампером:

После этого, отсоединив с внутренней стороны все провода питания от лампочек, а также трубку корректора фар, и затем можно без проблем вынимать фару, так как больше ее ничего не держит.

Установка проводится в обратной последовательности. Что касается цены новой фары, то на ВАЗ 2110 она может составить от 1000 рублей за штуку. Цена конечно еще зависит от типа фары (линзовая или обычная) и от производителя (Bosch или Киржач).

На ВАЗ-2110 могут устанавливаться блок фары типа Bosch или «Автосвет».

Блок-фары различаются по конструкции.

Фара ближнего света «Автосвет» – с плоским экраном и линзой между лампой и рассеивателем, рассеиватель блок-фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света.

Фара ближнего света Bosch – без линзы, с экраном-колпачком на лампе, лампа габаритного света – в фаре ближнего света.

Указатели поворота у обеих блок-фар одинаковые, точки крепления совпадают: вверху – болтами к верхней поперечине рамки радиатора, внизу – гайкой к шпильке на кронштейне брызговика и болтом – к стойке рамки радиатора.

В фарах устанавливаются однонитиевые лампы ближнего и дальнего света.

При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света – все лампы (и ближнего и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке.

Напряжение включения реле при температуре 20±5°С – не более 8 В, сопротивление обмотки – 85±8,5 Ом.

Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или – независимо от положения переключателя – если водитель оттягивает на себя подрулевой переключатель (тогда включается дальний свет фар).

Меняем стекло передней фары

Если вы видите, что сама фара исправна, а ее помутнение связано с дефектами стекла, вам необходимо знать, как снять стекло с фары ВАЗ 2114, а после заменить его.

Алгоритм выполнения процедуры следующий:

  1. Демонтируем фару одним из вышеописанных способов.
  2. Берем тонкую плоскую отвертку (шпатель, нож) и поддеваем уголок стекла.
  3. В получившийся зазор вставляем кончик канцелярского ножа и прорезаем старый герметик (если герметика осталось много, возьмите фен и прогрейте края стекла).

Теперь стекло снято, но не забудьте, что обратная сборка будет включать нанесение герметика (можно заменить резиновым уплотнителем), поэтому не забудьте обзавестись им заранее. Также на фарах некоторых производителей встречаются фары с защелками, поэтому не используйте грубую силу, а просто гляньте, где они и подожмите их.
