Где находится датчик температуры дэу нексия

Датчик температуры охлаждающей жидкости Датчик расположен на выпускном патрубке охлаждающей жидкости на головке цилиндров. Не путать с датчиком указателя температуры охлаждающей жидкости, установленным рядом с отводящим патрубком.

Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике. От правильности показаний датчика температуры охлаждающей жидкости зависит большинство процессов, управляемых контроллером.

Датчик указателя температуры охлаждающей жидкости на Daewoo Nexia

Типичная неисправность — повреждение проводов, подходящих к датчику. Vernet, Era, Maxgear. Эти не только работают, но и данные показывают, близкие к истине.

Для замены датчика указателя температуры двигателя на Ланосе и Нексии Вам понадобится торцевой ключ с головкой на 13 желательно, чтобы головка была высокой. Работу на замене датчика желательно проводить на холодном двигателе.

Если же нет возможности или желания ждать пока двигатель полностью остынет, то браться за дело стоит только через минут 15 после того, как Вы заглушили автомобиль. Откручиваем крышку расширительного бачка фото 2.

Этим мы сбросим давление в системе охлаждения автомобиля. Закручиваем крышку. Снимаем минусовую клемму с аккумулятора.

Датчик температуры двигателя находится на впускном коллекторе, возле топливной форсунки первого цилиндра фото 3. Отключаем провод от датчика фото 4. Торцовым ключом на 13 откручиваем датчик фото 5. Но, не полностью. К датчику подходит тонкая вакуумная трубка и жгут проводов.

На двигателе F16D3 датчик расположен на впускном трубопроводе. Второй датчик отслеживает эффективность работы катализатора, и также по его сигналам производится коррекция смеси. Датчик оснащен подогревом, так как расположен далеко от коллектора, а начинает работать при температуре около градусов.

Уровня топлива

На панели приборов находится указатель уровня топлива, который показывает, какое количество топлива осталось в бензобаке. Эта информация поступает от датчика уровня топлива, который расположен под бензобаком ближе к передку автомобиля. Если указатель показывает неверную информацию, причина может быть в повреждении проводки, плохих контактах или неисправности ДУТ (автор видео — Ремонтируем Сами).

Датчик температуры охлаждающей жидкости расположен в области впускного коллектора, недалеко от первого цилиндра. При изменении температуры меняется сопротивление полупроводникового регистра, который входит в конструкцию прибора. По показаниям температуры силового агрегата ЭБУ рассчитывает зажигание и впрыск топлива. При неисправности ДТОЖ может тяжело запускаться мотор при низких температурах или увеличится расход топлива.

ДТОЖ для Nexia 8 кл

Расположен ДТОЖ между первым и вторым цилиндром. Если прибор исправен, то при температуре -40 градусов, он будет показывать сопротивление 100 кОм, а при температуре 80 градусов значения будут находиться в пределах от 200 до 270 Ом.

Датчик указателя температуры охлаждающей жидкости

Установите датчик положения дроссельной заслонки в порядке, обратном снятию. Датчик абсолютного давления фиксирует изменение давления разрежения во впускной трубе в зависимости от изменения нагрузки и частоты вращения коленчатого вала и преобразует их в напряжение выходного сигнала. Электронный блок управления двигателем подает на датчик напряжение питания 5 В и обрабатывает его сигналы, передаваемые по цепи передачи сигнала.

Датчик соединен с «массой» через свой переменный резистор.

Датчик температуры охлаждающей жидкости

В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступившего в двигатель. Для проверки и замены датчика абсолютного давления Вам потребуется вольтметр. Проверьте цепь питания датчика абсолютного давления. Отсоедините колодку жгута проводов от датчика при выключенном зажигании , подсоедините тестер в режиме вольтметра к выводам «А» и «С» колодки обозначение выводов нанесены на корпус датчика , включите зажигание и измерьте напряжение.

Выключите зажигание и подсоедините колодку жгута проводов к датчику. При отклонении напряжения от нормы замените датчик абсолютного давления. Отсоедините вакуумный шланг и снимите датчик в сборе с кронштейном.

Снимите датчик с кронштейна. Для проверки и замены датчика абсолютного давления Вам потребуется: Проверьте цепь питания датчика. Для этого отожмите фиксатор. Отсоедините колодку жгута проводов от разъема датчика при выключенном зажигании. Подсоедините тестер в режиме вольтметра к выводам «А» и «С» колодки, включите зажигание и измерьте напряжение.

Выключите зажигание, снимите с колодки ее крышку, отжав фиксаторы, и подсоедините колодку к датчику. Подсоедините тестер в режиме вольтметра к проводу жгута, соединенному с выводом «В», и к «массе», пустите двигатель, измерьте напряжение датчика. При работе двигателя на холостом ходу напряжение должно составлять 1,0 — 1,5 В. Для этого отсоедините вакуумный шланг от штуцера датчика, выверните болт крепления и снимите датчик.

Установите датчик абсолютного давления в порядке, обратном снятию. Он выдает на ЭБУ импульсный сигнал, пропорциональный частоте вращения ведущих колес.

Датчики Део Нексия

Выверните крепежный винт и снимите датчик с картера трансмиссии. Установка производится в обратном порядке.

Не забудьте заменить уплотнительное кольцо. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.

Читать еще:  Как снять ступицу переднего колеса

Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Вся информация представленная на данном сайте является собственностью проекта, либо иных, датчик движения дэу нексия 8 клапанов авторов.

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.

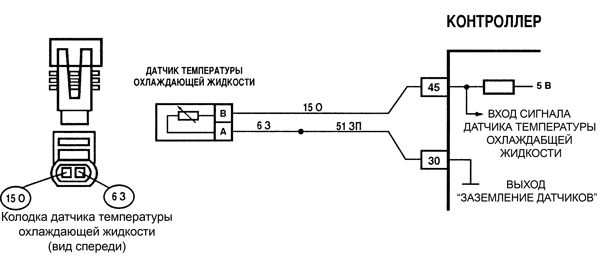

Фото — схема датчика температуры охлаждающей жидкости
