Датчик положения дроссельной заслонки: как проверить, заменить, отрегулировать

Датчик положения дроссельной заслонки: как проверить, заменить, отрегулировать

Дроссельная заслонка – один из ключевых компонентов, который отвечает за работу двигателя автомобиля. Она является частью впускной системы, и от ее правильной работы зависит количество воздуха, которое поступит в камеру сгорания, где он детонирует после смешивания с бензином.

Чтобы процесс детонации был максимально эффективным, электронный блок управления автомобиля должен контролировать время открытия дроссельной заслонки, тем самым впуская столько воздуха, сколько потребуется для образования идеальной смеси в конкретный момент времени. За информацию о том, в каком положении находится дроссельная заслонка, отвечает соответствующий датчик. При его выходе из строя водителя ожидают неприятности, которые могут привести к поломке деталей двигателя.

Как понять, что причина неполадок в ДПДЗ

  • Данный прибор призван считывать с педали газа информацию о её положении, а также определять, под каким углом открыта дроссельная заслонка.
  • Располагается он на одной оси с приводом заслонки, на дроссельном патрубке. Срок его службы предсказать невозможно, на сбои в работе прибора могут повлиять многие факторы.
  • Одна из наиболее часто проявляющихся неисправностей – это повышенные, на холостом ходу, обороты. Происходит это потому, что при поломке, ДПДЗ ошибочно определяет положение заслонки, и его функции переходят к другому контроллеру – ДМРВ (датчику, отвечающему за массовый расход воздуха).
  • Проблема может проявиться по-разному. Например: автомобиль глохнет во время движения или, разгоняясь и набирая скорость, вы чувствуете рывки.
    Иногда обороты «ХХ» (холостого хода) нестабильны, какой бы режим работы двигателя вы не включили. Может гореть индикатор «СHEСK ЕNGINЕ», хотя это происходит не всегда.
  • Проверить работу датчика несложно: нужно при включенном зажигании замерить вольтметром напряжение между его обмоткой и массой. При этом показание вольтметра не должно превышать 0,7 вольт.
  • Затем необходимо рукой повернуть пластиковый сектор, открыв тем самым заслонку дросселя. Новый замер должен показать величину напряжения 4 вольта, или немного больше.
  • Теперь зажигание нужно выключить и замерить сопротивление. Открыв разъём, подсоединить омметр между ним и выводом ползунка.
    Плавно поворачивая сектор, отслеживать показания стрелки омметра – резких скачков при этом быть не должно.
  • При любых отклонениях от нормы потребуется замена датчика положения дроссельной заслонки ВАЗ 2114.Тем более, если сломался наконечник, или стёрлось напыление основы по ходу ползунка.
    Для всех инжекторных автомобилей ВАЗ, начиная от 2108, сам датчик и работа по его замене, идентичны.

Покупаем новый датчик

Производитель автомобилей ВАЗ, при сборке инжекторных машин, устанавливает на них плёночные резистивные датчики отечественного производства, которые отличаются только очень маленьким сроком эксплуатации.
Цена такого прибора невелика — в пределах трёхсот рублей, поэтому не имеет смысла его ремонтировать.Замена датчика дроссельной заслонки ВАЗ 2110, в данном случае, будет самым лучшим выходом.

Внутреннее устройство бесконтактного датчика, по сути, состоит из ротора и статора. Сам ротор изготовлен из материала, на который магнитное поле не может воздействовать, а на его основании расположен магнит.
Статор, наоборот, представляет собой элемент, идеально чувствующий магнитное поле (так называемый, элемент Холла).Он находится от магнита на расстоянии, которое имеет постоянную величину, и во время сборки самого прибора программируется определённым образом.
Данное изобретение используется в автомобильной промышленности, для установки в электронную систему управления.
Для ВАЗ 2110 замена датчика положения дроссельной заслонки на бесконтактный вариант, будет наилучшим выходом. Несмотря на то, что такие приборы вдвое дороже, чем плёночно-резистивные,они гораздо надёжнее в работе и служат намного дольше.

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

  • Высокие показатели холостого хода;
  • При выключении передачи двигатель может заглохнуть;
  • Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
  • Динамика разгона существенно ухудшается;
  • Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

  • Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
  • Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
  • Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
  • Замерьте переменный резистор на сопротивление;
  • Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
  • Медленно начинайте поворачивать дроссельную заслонку;
  • Параллельно следите за показаниями на приборе;
  • Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

Отключение регулятора

Замена датчика положения дроссельной заслонки Логан

В каждом отдельном случае после проведения диагностики, возможны два варианта развития событий:

  • очистка и ремонт датчика;
  • замена.

В зависимости от состояния датчика выполняется его ремонт.

В большинстве случаев наиболее оправданной процедурой является замена датчика положения дроссельной заслонки Рено Логан, так как она занимает немного времени и стоит недорого. Лучше довериться профессионалам и быть уверенным в безупречности выполнения работ.

Так как замена данного компонента предполагает вмешательство в электронную систему авто, то следует соблюдать определенные правила безопасности, как при диагностике, так и при ремонте.

Симптомы неисправного датчика положения дроссельной заслонки TPS

На что нужно обратить особое внимание? В случае неисправного датчика положения дроссельной заслонки наблюдается необоснованные увеличение или уменьшение частоты вращения коленчатого вала двигателя. Очевидно, это имеет влияние на комфорт езды – автомобиль при резкой смене оборотов начинает дергать. Это ощущается при разгоне, и тогда, когда водитель снимает ногу с педали газа.

Дополнительными симптомами, которые могут возникнуть при поврежденном датчике положения дроссельной заслонки являются:

  • проблемы с запуском автомобиля;
  • увеличение расхода топлива;
  • появление неравномерной работы двигателя.

А все потому что компьютер, из-за неисправного датчика, не может правильно подобрать воздушно-топливную смесь.

Иногда достаточно приобрести средство для чистки дроссельной заслонки и удалить с нее загрязнения, поскольку они могут быть причиной неправильной работы двигателя. Препарат стоит около 5,25 — 7,5 долларов.

Прежде чем принимать решение о замене датчика на новый, стоит проверить, что это точно он является причиной неисправности. Рывки при движении могут быть вызваны многими другими элементами навесного оборудования двигателя, например, неисправным расходомером воздуха (он может быть поврежден или загрязнен только его датчик) или забитый воздушный фильтр.

Читать еще:  Ремонт двигателя фольксваген пассат б3

В некоторых мастерских можно проверить, на самом ли деле датчик положения дроссельной заслонки является причиной проблем. Специалисты используя оборудование проверят его и огласят свой вердикт. Это позволит вам избежать необдуманной покупки.

В следующем видео показано насколько легко вы можете самостоятельно заменить датчик дроссельной заслонки. Приятного просмотра.

Пошаговая инструкция, как заменить дроссельную заслонку Daewoo Sens

  • Останавливаем и глушим машину.
  • Открываем капот и откидываем клемму «-» от аккумуляторной батареи.

​​

  • Ослабляем хомут на воздуховоде, который подключается к заслонке.

  • Отсоединяем шланг продувки картера. Держится хомутом.

  • Отключаем проводную колодку от датчика температуры входящего воздуха.

  • Теперь воздуховод можно легко отсоединить от дроссельной заслонки.
  • Извлекаем конец тросика акселератора из привода дроссельной заслонки. Для этого следует предварительно провернуть привод, чтобы ослабить натяжение тросика.

​​

  • Откручиваем крышку на расширительном бачке ОЖ . Этот шаг позволит сбросить давление в циркуляционном контуре системы охлаждения двигателя.

  • Отсоединяем патрубок отвода охлаждающей жидкости. Держится хомутом.

  • Отсоединяем патрубок подвода ОЖ, на противоположной стороне. Чтобы со шлангов не вытекала охлаждающая жидкость, их можно заткнуть болтами с резьбой М10. В качестве альтернативы, шланги можно разместить таким образом, чтобы соединения были выше уровня расширительного бачка.

​​​

  • Отсоединяем шланги продувки адсорбера и клапана рециркуляции выхлопных газов.

​​

  • Откручиваем 2 болта, которыми фиксируется дроссельная заслонка. Мастеру понадобится помощь накидного ключа на 12.

  • Извлекаем дроссельный узел.

​​

  • Не потеряйте прокладку ДЗ, если она в хорошем техсостоянии, без порывов и порезов, то старый уплотнитель вполне допустимо задействовать повторно.
  • Ставим новый дроссель вместо старого. Предварительно следует установить прокладку ДЗ.
  • Собираем узел в обратной последовательности.
  • Перед пуском двигателя следует провести калибровку РХХ. Для этого достаточно включить зажигание на 5 секунд, после чего зажигание выключается на 10 секунд. Повторяем цикл еще 2-3 раза.
  • Заводим авто и проверяем работу на ХХ. Делаем пробный заезд.

Срок службы дроссельной заслонки

Дроссельная заслонка и датчик Холла не имеют определенного срока службы. При штатных условиях эксплуатации и своевременном уходе они способны без особых проблем «выходить» более 200 тысяч километров. Значительное влияние на срок службы этого узла оказывает система вентиляции картерных газов, качество заправляемого топлива и воздушных фильтров.

Признаки износа дроссельной заслонки

Некорректную работу дроссельной заслонки могут вызвать две причины: неисправность самой заслонки (как правило ее засорение) и неполадки в работе датчика Холла. Соответственно, и признаки неполадок этого узла можно условно разделить на два вида.

Признаки неисправности датчика Холла:

  • Плавающие обороты холостого хода (вышел из строя регулятор холостого хода, входящий в состав датчика);
  • Пропала «тяга» двигателя (снижение динамических показателей из-за падения максимальной мощности двигателя);
  • Рывки при движении с постоянным «газом»;
  • Двигатель может начать глохнуть на холостом ходу;
  • Сильное падение оборотов двигателя во время движения (вплоть до остановки двигателя) при резком сбросе педали акселератора;
  • Увеличение расхода топлива (из-за некорректности информации, поступающей в блок управления, форсунки льют топливо неконтролируемо);
  • Повышенная детонация (звуки в выхлопной системе);
  • В дизельных двигателях с сажевым фильтром неисправные элементы дроссельной заслонки не обеспечивают нужное повышение температуры отработавших газов, необходимое для регенерации (прожига) фильтра;
  • На панели приборов загорелась индикация «Check eengine».

Признаки неисправности заслонки. Как правило они связаны с засорением заслонки и, как следствие, ее заклиниванию, неплотному закрытию и произвольному просачиванию воздуха.

  • Затрудненный пуск двигателя;
  • Неустойчивая работа двигателя на холостом ходу;
  • Провалы или рывки в работе мотора при движении (на педаль «газа» автомобиль реагирует непривычным поведением);
  • Повышение оборотов двигателя (воздух произвольно просачивается через дроссельную заслонку);
  • Переход в режим «drive» на АКПП сопровождается рывком;
  • На панели приборов загорелась индикация «Check engine».

Если вовремя не отреагировать на неисправную работу дроссельной заслонки или ее датчика

Неисправная дроссельная заслонка, как и вышедший из строя датчик, не приведут к остановке двигателя. С повышенным расходом топлива, неустойчивыми оборотами, с постоянными попытками заглохнуть и т.д., мотор продолжит работу, приводя при этом к ускоренному износу различных узлов и механизмов.

  • Блок управления двигателем может перевести работу заслонки в аварийный режим, то есть отключить ее привод, и заслонка замрет в слегка приоткрытом положении (для бензиновых BMW это значение составляет около 5°). В этом случае обороты перестанут подниматься выше 1500 об/мин, двигатель перестает реагировать на педаль газа и даже глохнуть при резком сбросе «газа»;
  • При ошибке датчика Холла, управление впрыском переходит в аварийный режим и рассчитывая подачу топлива не по текущему положению дроссельной заслонки, а по датчику положения коленвала и датчику массового расхода воздуха. Из-за этого вырастает расход топлива;
  • Из-за неправильно приготовленной топливно-воздушной смеси часть топлива начнет догорать в выпускной системе и вредить катализатору;
  • Избыток топлива в смеси может привести к выходу из строя свечей зажигания;
  • В блок управления двигателем записывается код ошибки;
  • Значительно вырастет расход топлива.

Настройка дроссельной заслонки — повышает эффективность двигателя

  • Настройка дроссельной заслонки — повышает эффективность двигателя
  • 1. Датчик положения дроссельной заслонки: его функции и принцип работы
  • 2. Регулировка дроссельной заслонки
  • 3. Что нужно и как настроить дроссельную заслонку?
  • 4. Настройка датчика дроссельной заслонки

Среди всего разнообразия деталей автомобиля, выделяют одну, от которой в большой степени зависит подача кислорода в силовой агрегат транспортного средства. Указанный элемент носит название «дроссельной заслонки» и является частью впускной системы двигателя внутреннего сгорания. В данной статье мы расскажем о регулировке дросселя, способе его «обучения», а также постараемся разобраться в работе датчика дроссельной заслонки и особенностях его настройки.

  • 1. Датчик положения дроссельной заслонки: его функции и принцип работы
  • 2. Регулировка дроссельной заслонки
  • 3. Что нужно и как настроить дроссельную заслонку?
  • 4. Настройка датчика дроссельной заслонки

1. Датчик положения дроссельной заслонки: его функции и принцип работы

Дроссель (он же дроссельная заслонка), как конструктивный элемент впускной системы бензиновых моторов, предназначен для регулировки количества воздуха, поступающего внутрь силового агрегата. Воздух необходим для создания топливно-воздушной смеси, а значит и сама дроссельная заслонка принимает в этом процессе непосредственнее участие. А вот за качество и стабильность работы названного элемента, в значительной мере, отвечает его датчик положения.

Такое устройство просто необходимо системе, иначе точное дозирование топлива будет проблематичной задачей. Как только датчик положения дросселя подает сигнал, контроллер определяет текущее положение заслонки, а исходя из скорости изменения сигнала, отслеживается динамика нажатия на педаль акселератора, что, в свою очередь, выступает основным фактором для точной дозировки топлива.

При запуске мотора, контроллер начинает отслеживать угол отклонения дроссельной заслонки, и если она окажется открытой более чем на 75%, то активируется режим продувки двигателя. По сигналу датчика, свидетельствующем о крайнем положении дросселя, контроллер переходит к управлению регулятором холостого хода, осуществляя, таким образом, дополнительную подачу воздуха в мотор автомобиля, в обход закрытой заслонки.

Читать еще:  Как снять аккумулятор ниссан тиида

Описанный датчик – это аппарат потенциометрического типа, включающий в себя постоянный и однооборотный переменный резисторы. Общее сопротивление данных элементов достигает около 8 кОм. На один из выводов потенциометра, контроллер подает опорное напряжение, а другой крайний вывод устройства соединен с массой. Средний вывод отвечает за передачу сигнала о текущем положении дроселя, который проходя через резистор поступает к контролеру. Значение сигнала, напряжение которого меньше 0,7 V, расценивается как показатель полностью закрытой заслонки, а если напряжение равно или превышает 4V, то блок управления считает дроссельную заслонку полностью открытой.

ДПДЗ устанавливается на корпусе дросселя и соединяется с осью его вращения, имеющей специальную проточку, которая входит в гнездо датчика положения и крепится к нему посредством двух винтов. Установка датчика на место, должна проводиться с некоторым смещением и через защитную прокладку-колечко. После того, как он окажется на своем месте, его нужно повернуть до полного совпадения крепежных отверстий самого датчика и отверстий на корпусе заслонки, после чего они соединяются с помощью винтов крепления.

Настройку начального положения датчика проще всего выполнять прямо на автомобиле. После его установки (при выключенном зажигании) выполняется подключение разъема датчика, дальше включают зажигание и проверяют напряжение на сигнальном выводе. Значение должно соответствовать менее 0,7 V, а если показатель больше, то нужно сориентировать датчик до нужного Вам значения, путем ослабления винтов крепления.

2. Регулировка дроссельной заслонки

Что бы отрегулировать дроссельную заслонку, первым делом выключите зажигание автомобиля, чем Вы обеспечите ее закрытие, отключите разъем датчика, сразу проверив наличие проводимости между клеммами, и если ее нет, то это значит, что ДПДЗ следует настроить и отрегулировать.

Теперь, когда заслонка находится в закрытом положении, следует воспользоваться щупом, располагающимся между рычагом и винтом (также, там находится прокладка корпуса дроссельной заслонки). Используя омметр (или любой другой аналогичный прибор), убедитесь, что и здесь напряжение отсутствует, в противном случае, если прибор показал его присутствие, значит можно сделать вывод о неисправности датчика и произвести его замену на новое устройство. Когда все хорошо, то регулировка продолжается в обычном порядке: нужно проворачивать привод дросселя до тех пор, пока не будет достигнуто того значения между клеммами, которое указывается в технической документации транспортного средства. После выполнения регулировки, проверьте плотность фиксации винтов на датчике, так как в ходе проведения работы они могли ослабиться и разболтаться.

3. Что нужно и как настроить дроссельную заслонку?

Важность процедуры настройки (или адаптации) дроссельной заслонки трудно переоценить, однако, далеко не каждый водитель знает, что она из себя представляет. Сейчас мы попробуем разобраться в данном вопросе.

При работе дроссельного узла любого современного автомобиля, на поверхности заслонки постепенно накапливаются загрязнения разного рода – будь то пыль, сажа или технический смазочный материал. Со временем, все они формируют довольно приличный слой грязи, который уменьшает воздушный зазор между заслонкой и воздуховодом транспортного средства. Наличие зазора установленной нормы, очень важный момент в вопросе нормального функционирования силового агрегата машины, ведь именно благодаря ему обороты холостого хода могут придерживаться нужного уровня.

При его уменьшении, ЭБУ (электронный блок управления) автомобиля посылает команду для приоткрытия заслонки путем введения определенных коэффициентов, учитывающих изменения ее сечения. Некоторое время, электронному блоку удается поддерживать воздушный зазор на постоянном уровне, но все равно, рано или поздно, дроссель придется чистить от накопившейся грязи. Выполнив промывку указанного узла, Вы увидите как увеличились обороты двигателя, а все благодаря тому, что сечение дроссельной заслонки освободится от ненужного слоя и станет больше.

Процедуру возвращения дроссельной заслонки в начальное (установленное производителем) положение, принято называть ее «адаптацией» или «обучением». Правда, необходимость подобной операции, предусматривающей приведение высоких оборотов холостого хода к стандартному показателю, не ограничивается одним только после промывочным периодом указанного узла, но и требуется в ряде других случаев. К примеру, после полной разрядки аккумуляторной батареи машины; после снятия или замены педали акселератора; после замены или повторного подключения ЭБУ транспортного средства.

Наиболее характерными признаками, свидетельствующими о том, что требуется срочная настройка дросселя есть следующие явления: при перегазовке слышен свист; на холостом ходу мотор ведет себя неадекватно, либо без причины падает мощность. Прежде, чем приступать к «обучению» дроссельной заслонки, стоит выполнить несколько обязательных требований:

— хорошо прогреть мотор, поездив на автомобиле минут 10;

— обеспечить напряжение аккумулятора, в режиме холостого хода, на ровне не менее чем 12,9 В;

— прогреть коробку передач;

— выставить колеса автомобиля и его руль в среднее положение;

— обеспечить температуру мотора на уровне 70-95 °С;

— отключить все приборы, оказывающие нагрузку на электросеть транспортного средства (фары, обогрев стекол, кондиционер и т.д.);

— если на автомобиле используется АКПП, то ее селектор ставят в положение «N» или «Р».

«Обучение» дроссельной заслонки и педали акселератора, желательно провести перед соответствующим «обучением» холостого хода. В случае отсоединения кабеля датчика, который посылает сигнал о положении педали акселератора, следует выполнить несколько необходимых действий:

1. Для начала, полностью отпустите педаль;

2. Поверните ключ зажигания в положение «ON» и подождите пару секунд;

3. Отключите зажигание и выждете 10 секунд;

4. Выполнение действия повторить еще несколько раз.

Ничего сложного, в описанной процедуре нет, но не смотря на это, она может научить дроссель правильно открываться. А вот что бы «научить» клапан положению «Закрыто», необходимо выполнить такие операции:

1. Полностью отпустить педаль акселератора;

2. Повернуть ключ в положение «ON»;

3. Переключить зажигание в режим «OFF» и выждать 10 секунд;

4. Следить за тем, что бы в течении этих 10 секунд рычаг клапана перемещался ( о выполнении такого перемещения будет свидетельствовать характерный звук).

На данном этапе «адаптации», можно переходить к непосредственной настройке холостого хода, для чего нам понадобиться секундомер и немного терпения. Выполнение процедуры проходит в несколько этапов:

o Сначала, мотор автомобиля запускают и прогревают до обычной рабочей температуры;

o При включении зажигания, на протяжении 10 секунд, никакие действия уже не должны выполняться;

o Включив зажигание (педаль акселератора отпущена) ждут три секунды;

o Затем, пять раз подряд, следует полностью нажать и полностью отпустить педаль акселератора;

o Спустя 7 секунд, на педаль снова полностью нажимают и удерживают в таком положении на протяжении 20 секунд;

o Отпускать педаль нужно лишь тогда, когда на приборной панели перестанет мигать индикатор, указывающий на наличие неисправности (в нормальном рабочем состоянии он должен светиться ровным светом);

o Сразу после этого, не трогая педаль акселератора, запускают двигатель, позволяя ему функционировать в режиме холостого хода примерно секунд 20;

o На завершающем этапе «обучения», выполнив все вышеуказанные действия, следует разогнать мотор (2-3 раз будет достаточно) и убедиться в соответствии оборотов холостого хода стандартам угла опережения зажигания. Ну вот и все, на этом процесс адаптации дроссельной заслонки можно считать полностью законченным.

4. Настройка датчика дроссельной заслонки

Для чего вообще нужна такая настройка? Конечно, если в работе двигателя Вас полностью все устраивает, то лезть к дросселю и правда незачем. Но если заслонку уже пытались настроить, к примеру, с целью понижения оборотов мотора, то выполнение указанной процедуры будет просто необходимым, ведь именно из-за этого может наблюдаться повышенный расход топлива, так как датчик «не видит» закрытого положения дроссельной заслонки и попусту льет бензин.

Читать еще:  Замена сцепления форд фьюжн

Для выполнения настройки Вам понадобиться мультиметр и щуп. Что касается последнего инструмента, то для разных двигателей требуется разный его размер. Так например, для мотора 4a-Fe и 7а-Fe подходит щуп 0,7, а для силового агрегата 4е-Fe и 5е-Fe – инструмент с параметром 0,6. Сама процедура настройки предусматривает выполнение следующих действий:

1. К контактам мультиметра подсоединяют провода с небольшой «мамой», благодаря которой можно будет более плотно зафиксировать их на разъёме датчика дросселя;

2. При проверке мультиметр выставляется в звуковой режим или в режим Омметра;

3. Провода мультиметра подсоединяют к выводам IDL и Е2, при чем, в большинстве случаев, абсолютно все равно какой провод к какому выводу подключать;

4. Теперь нужно взять подходящий щуп (размер зависит от типа двигателя) и вставить его между регулировочным винтом и рычагом дроссельной заслонки.

5. После подсоединения заводят мотор, а затем, ослабив два болта датчика, уводят щуп до конца. Последнее действие следует выполнять медленно и очень аккуратно, двигая щуп против часовой стрелки до того момента, пока мультиметр не начнет пищать (при проверке в режиме Омметра, вместо звукового сигнала должно наблюдаться изменение его показаний). Вот как раз появление звукового сигнала или изменение показаний Омметра свидетельствуют о том, что Вы достигли нужного значения и датчик дроссельной заслонки можно зафиксировать в таком положении.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

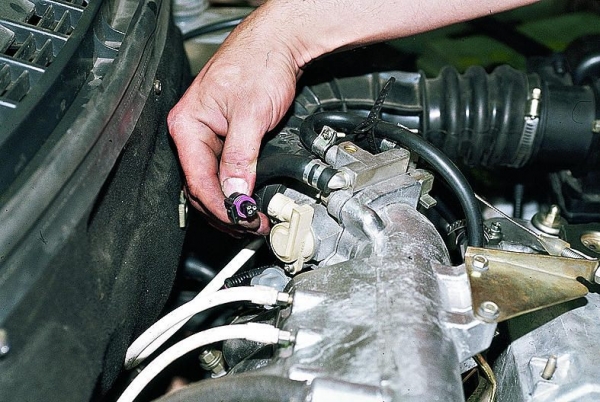

Датчик крепится двумя винтами к дроссельному устройству двигателя ЗМЗ-409 и предназначен для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Информация с датчика положения дроссельной заслонки позволяет блоку управления рассчитать степень открытия дроссельной заслонки и основные параметры управления двигателем на динамичных режимах разгона-торможения автомобиля длительность которых менее 0.1 секунды.

Общее устройство, принцип работы и аналоги датчика положения дроссельной заслонки Bosch DKG-1 0 280 122 001.

Датчик представляет собой потенциометр с токосъемником, перемещающимся по радиусу токопроводящего сектора. Рабочая зона датчика находится в линейной области характеристики 10-90 градусов, что соответствует степени открытия дроссельной заслонки в диапазоне 0-100 % открытия дросселя.

Ось потенциометра при установке датчика жестко связывается с приводом дроссельной заслонки. Выходное сопротивление потенциометра изменяется в зависимости от угла поворота, то есть от степени открытия дроссельной заслонки. Электропитание датчика осуществляется стабилизированным напряжением 5+-0.1 Вольта от электронного блока управления двигателем.

Конструктивно датчик положения дроссельной заслонки состоит из : корпуса из термостойкого стеклопластика с двумя фланцами для крепления датчика к дроссельному устройству, трехконтактного соединителя объединенного с корпусом датчика, керамического резистивного элемента, токосъемника обеспечивающего электрический контакт с резистивным элементом, цангового зажима со шлицем и резиновым уплотнителем для установки датчика на ось дроссельного устройства.

Ось датчика имеет ориентирующую лыску, которая при установке совмещается с лыской на оси дроссельной заслонки, поэтому ось заслонки входит в отверстие датчика только в одном положении. Положение датчика при его установке не регулируется. Подключение датчика к жгуту проводов производится через трехконтактный соединитель с защелкой.

Аналоги датчика положения дроссельной заслонки Bosch DKG-1 0 280 122 001 : датчики типа 406.1130000-01, ДПДЗ-01, НРК1-8. В связи с тем, что блок управления адаптируется к закрытому положению дроссельной заслонки, не рекомендуется нажимать педаль газа перед включением зажигания.

Проверка датчика положения дроссельной заслонки Bosch DKG-1 0 280 122 001 на двигателе ЗМЗ-409.

Проверка ДПДЗ производится без его снятия с двигателя. Отсоединив колодку жгута проводов системы управления двигателем от датчика, при включенном зажигании вольтметром проверяется напряжение на выводе «1» колодки жгута, минусовой щуп вольтметра должен быть подсоединен к «массе» двигателя. Напряжение на этом выводе должно составлять +5 Вольт, в противном случае, неисправность скорее всего в цепи питания датчика или электронного блока управления.

Затем измеряется сопротивление между выводами «1» и «2» датчика. У исправного датчика оно должно быть около 2 кОм. После этого измеряется сопротивление между выводами «2» и «3» датчика. При открытой дроссельной заслонке сопротивление у исправного датчика должно быть в пределах 0.7-1.38 кОм, а при закрытой около 2.6 кОм.

Внешние проявления неисправности датчика положения дроссельной заслонки Bosch DKG-1 0 280 122 001 и возможные способы их устранения.

Неисправность в электрической цепи датчика, обрыв цепи или короткое замыкание, или выход датчика из строя, характеризуется снижением мощности двигателя, рывками и провалами при разгоне, неустойчивой работой в режиме холостого хода. Одновременно система самодиагностики блока управления двигателем зажигает сигнальную лампу Check Engine неисправности и выдает коды ошибок :

Микас 7.2

023 — низкий уровень сигнала датчика положения дроссельной заслонки (ДПДЗ).

— обрыв или замыкание на массу провода питания датчика.
— короткое замыкание на массу или обрыв сигнального провода датчика.
— дребезг контактов датчика.

024 — высокий уровень сигнала датчика положения дроссельной заслонки (ДПДЗ).

— сигнальный провод перепутан с проводом электропитания.
— обрыв провода массы датчика.
— замыкание сигнального провода датчика.
— неправильная установка датчика на дроссельном устройстве.
— датчик вышел из строя.

Микас 11 и Bosch ME17.9.7

0121 — выход сигнала датчика положения дроссельной заслонки за допустимый диапазон.
0122 — низкий уровень сигнала цепи датчика положения дроссельной заслонки.
0123 — высокий уровень сигнала цепи датчика положения дроссельной заслонки.

Нарушение регулировки привода дроссельной заслонки двигателя ЗМЗ-409.

Если на прогретом двигателе ЗМЗ-409 обороты холостого хода повышенные, а сигнальная лампа Check Engine не горит при включении зажигания и загорается только при полном нажатии педали газа, то необходимо проверить и отрегулировать привод дроссельной заслонки на полное закрытие.

Если двигатель не развивает полной мощности, степень полного открытия дросселя менее 80%, а лампа неисправности не сигнализирует об ошибках в системе управления двигателем, то надо проверить и отрегулировать привод дроссельной заслонки на полное открытие.

Дребезг контактов датчика положения дроссельной заслонки.

Неисправность в виде так называемого «дребезга» контактов датчика положения дроссельной заслонки может проявляться по разному, два наиболее характерных варианта проявления этой неисправности при работе двигателя ЗМЗ-409 описаны ниже. В обоих случаях датчик надо менять на новый.

— сигнальная лампа Check Engine загорается только при резких нажатиях педали газа, система самодиагностики при этом выдает соответствующие коды неисправностей,

— сигнальная лампа Check Engine не горит и система самодиагностики кодов ошибок не выдает, при этом обороты прогретого двигателя плавают на холостом ходу, а степень полностью закрытого дросселя нестабильна и колеблется в пределах 0-2%.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
