Когда нужно поменять элемент подвески Шевроле: замена опорного подшипника Лачетти в автосервисе

Когда нужно поменять элемент подвески Шевроле: замена опорного подшипника Лачетти в автосервисе

К подшипникам качения можно отнести и опорный подшипник. Такие элементы широко используют в конструкциях современных автомобилей. Они просты в монтаже, способны выдержать воздействие больших нагрузок, имеют замечательные эксплуатационные характеристики. Посредством опорных подшипников производится соединение амортизаторов с кузовом транспортного средства. Это способствует передаче веса автомобиля на вращающиеся колёса. Данный немаловажный элемент подвески обеспечивает управляемость автомобиля и комфортное передвижение. Опорный подшипник отличается от обычного наличием толстого кольца, расположенного снаружи. Эта конструктивная особенность позволяет выдерживать значительные нагрузки и удары, поступающие от колёс.

Лада 2110 2004, двигатель бензиновый 1.5 л., 78 л. с., передний привод, механическая коробка передач — плановое ТО

Машины в продаже

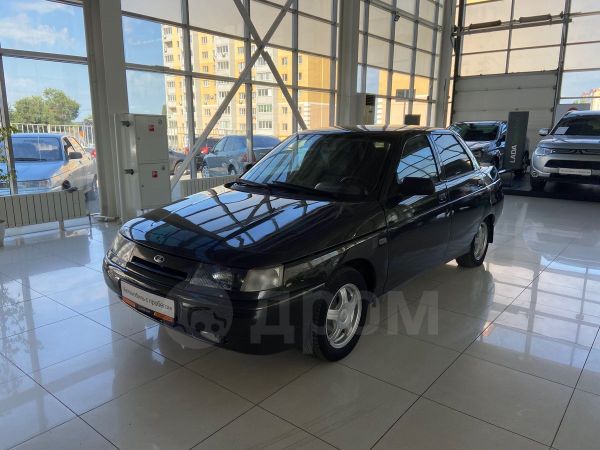

Лада 2110, 2005

Лада 2110, 1999

Лада 2110, 2007

Лада 2110, 2002

Комментарии 100

Подскажи пожалуйста, гайка на стойке раскрутилась, начал тянуть шток проворачивается. Как я понял нужен спец ключ. Вопрос: ничего страшного если шток повернулся?

Привет, то что повернулся ничего страшного.

схождение нужно если рулевую тягу (наконечник) крутить или менять. всегда стойки (пружины, опорные) без регулировки менялись

При замене стойки уйдет развал!

схождение нужно если рулевую тягу (наконечник) крутить или менять. всегда стойки (пружины, опорные) без регулировки менялись

Это не ново я умудрялся менять опорник не вынимая пружины, сживая ее на стойке!

ЛУЧШЕ ОПОРНИКОВ СС20 НИЧЕГО НЕТ, У МЕНЯ БОЛЬШЕ 200ТЫС ХОДИЛИ, ГЛАВНОЕ НА ПОДДЕЛКУ НЕ НАПОРОТЬСЯ

Можно долго спорить по этому поводу, в то время когда выбирал что ставить рассматривал эти два варианта, но для меня все перевешивало в пользу Асоми и до сих пор считаю их лучшими и комфортными.

ЕЗДИЛ Я НА АСОМИ, АМОРТЫ И ОПОРНИКИ БЫЛИ, ВСЕ СДОХЛО ЧЕРЕЗ 40ТЫС КМ, а вы попробуйте сс20 желательно шоссе, на мой взгляд у этой серии лучшие характеристики

вот у меня тоже асоми на газмясе через 50 тыс одну сторону подшипник выдавило

ЕЗДИЛ Я НА АСОМИ, АМОРТЫ И ОПОРНИКИ БЫЛИ, ВСЕ СДОХЛО ЧЕРЕЗ 40ТЫС КМ, а вы попробуйте сс20 желательно шоссе, на мой взгляд у этой серии лучшие характеристики

Про опорники ss20, да вещь, но вот стойки ss20 они хоть и ходят долго, но потому что как стойки они и не работают, это зубодробильня.
P.s но все равно езжу на ss20)) «вечные», а опорники у меня здохли сказать быстро, все видимо из за трека.

они жестче чем родные, но это уже ближе к спортивной подвеске просто, по моему опыту ваз2115 на стойках сс20 шоссе на скорости 90-100 км в час вообще не замечает открытый люк, а на обычных стойках минимум колеса погнешь а максимум вообще убиться можно

жестко как вы с рулевым наконечником, так и пластик в нём весь потрескаеться ((((

Почему же, нагрузил тягу монтажкой и бъешь с торца по сошке, всё, ничего там не потрескается, нагрузки большой на рулевой наконечник нет.

ну так то съёмником давят на ту часть куда гайка крутиться)

подручные средства. съемник рубасов 500 наверное стоит.

На днях довелось пообщаться с товарищем — перескочила у него цепь на SsangYong Action, так он рассказал что когда штудировал данный вопрос довелось познакомиться с одним «Кулибиным», который меняет цепь методом протяжки с частичной разборкой двигателя, настолько приловчился что его рекорд — 37 минут и берет за это около 7т.руб.

Казалось бы:
— 7 тысяч за час — нескромно…

Но если сравнивать с любыми другими мастерами ОД у которых на тоже самое уходит никак не меньше чем полдня и расценки порядка 35…40 т.руб…

Как понять, что опорный подшипник разрушился?

Очень просто, любой подшипник при выходе из строя будет либо вибрировать, либо скрипеть – гудеть (хрустеть), либо его просто заклинит.

Поэтому если вы заметили, что при повороте руля, у вас появляются какие-то странные звуки, типа хруста или скрипа, то возможна причина в «опорнике». Также руль станет намного тяжелее.

  • Вам понадобиться помощник, сажаем его за руль, глушим мотор.
  • Открываем капот и снимаем заглушку с верхней части.
  • Кладем руку на «опорник» и просим вашего знакомого покрутить руль вправо и влево, необязательно сильно, возможно мелкие движения (руль в полоборота). Никаких скрипов и хруста быть не должно, как и никакого биения.

  • Не отпуская руку с подшипника, просим знакомого выйти и раскачать машину из стороны в сторону. Если стойка начнет ходить (бить) в «опорнике» значит большая вероятность что он вышел из строя.

НА СТО обычно проверяют «раскачкой», биение ни с чем не перепутать, некоторые даже щелкают.

Замена верхней опоры и опорного подшипника передней стойки автомобилей ВАЗ 2108, 2109, 21099

Для замены верхних опор передних стоек на автомобилях ВАЗ 2108, 2109, 21099 необходимо снять переднюю стойку (желательно вместе с поворотным кулаком, чтобы не сбить развал колес) и частично разобрать ее.

Необходимые инструменты

— Накидной ключ или головка на «13»

— Рожковый, торцевой ключи или головка на «17»

— Съемник наконечников рулевых тяг

Подготовительные работы

— Специальным ключом ослабляем затяжку гаек штока амортизаторов на обеих стойках

Ослабляем затяжку гайки штока амортизатора передней стойки ВАЗ 2108, 2109, 21099

— Отгинаем замятый буртик гайки ступицы переднего колеса и накидным изогнутым ключом или головкой с воротком на «30» ослабляем ее затяжку

Читать еще:  Замена шруса рено симбол

— Ослабляем затяжку болтов передних колес

— Поддомкрачиваем автомобиль с обеих сторон вывешиваем и снимаем передние колеса

На автомобилях ВАЗ 2108, 2109, 21099 если вывешены оба передних колеса, то стабилизатор поперечной устойчивости не поджимает элементы передней подвески автомобиля. Переднюю стойку снять при этом намного проще.

— Очищаем от загрязнения передние стойки, поворотные кулаки, шаровые опоры, наконечники рулевых тяг

Порядок замены верхних опор и опорных подшипников передних стоек автомобилей ВАЗ 2108, 2109, 21099

— Снимаем передние стойки с автомобиля

На примере правой стойки передней подвески.

Отсоединяем и снимаем суппорт (отвернув ключом на «17» два болта крепления). Подвешиваем его на проволоке, чтобы тормозной шланг был не натянут.

Отворачиваем два болта крепления суппорта к поворотному кулаку

Отсоединяем наконечник рулевой тяги от поворотного рычага стойки. Расшплинтовываем гайку его пальца и ключом на «17» отворачиваем ее. Съемником или при помощи монтажки выпрессовываем палец из бобышки поворотного кулака. Подробнее: «Замена наконечников рулевых тяг автомобилей ВАЗ 2108, 2109, 21099».

Отворачиваем гайку ступицы переднего колеса. Используем ключ или головку на «30». Снимаем гайку и установленную под ней шайбу.

Отсоединяем шаровую опору от поворотного кулака. Торцевым ключом или головкой на «17» отворачиваем два болта крепления шаровой.

Отворачиваем болты крепления шаровой опоры к поворотному кулаку передней подвески

Отворачиваем три гайки крепления верхней опоры передней стойки к кузову автомобиля («чашке»). Используем накидной, либо торцевой ключи или головку на «13».

Отворачиваем три гайки крепления опоры стойки к кузову автомобиля

Снимаем переднюю стойку вместе с поворотным кулаком. Сдвигаем ее на себя, одновременно извлекая хвостовик наружного шруса из поворотного кулака. Стараемся сильно не перемещать наружний шрус вдоль оси, чтобы не выдернуть из коробки внутренний. Очищаем снятую стойку от загрязнения.

— Частично разбираем переднюю стойку

Сжимаем пружину подвески. Для этого устанавливаем на нее две стяжки, одну напротив другой. Крючки стяжек зацепляем за 4-5 витков пружины. Равномерно и поочередно вращая винты стяжек, сжимаем пружину.

Сжимаем пружину передней стойки при помощи стяжек

Снимаем верхнюю опору передней стойки. Для этого специальным ключом отворачиваем гайку крепления штока, снимаем ее, ограничитель хода верхней опоры и саму опору с опорным подшипником. Остальные детали стойки можно не снимать.

— Заменяем старую верхнюю опору передней стойки в сборе с опорным подшипником на новую
— Собираем переднюю стойку
— Устанавливаем переднюю стойку на автомобиль

Вставляем верхнюю часть стойки в «чашку» кузова, хвостовик наружного шруса в отверстие поворотного кулака. Нижнюю часть поворотного кулака совмещаем с корпусом шаровой опоры. Присоединяем наконечник рулевой тяги. Закрепляем детали передней стойки.

Аналогично заменяем верхнюю опору с опорным подшипником на второй передней стойке.

Примечания и дополнения

— Верхняя опора стойки за счет своей эластичности дает возможность стойке качаться при ходах подвески. За счет этого гасятся высокочастотные колебания при проезде неровностей. Опорный подшипник позволяет стойке поворачиваться при вращении рулевого колеса вместе с передними колесами.

— Верхние опоры передних стоек с запрессованными в них опорными подшипниками необходимо заменить при возникновении дробного стука со стороны подвески при проезде неровностей («гребенки»), появлении скрипов, иных посторонних звуков, затруднения при вращении рулевого колеса.

— Дробный стук при проезде неровностей может быть вызван неисправностью наконечников рулевых тяг или рулевой рейки, посторонние звуки при вращении рулевого колеса появляются при выходе из строя шаровой опоры подвески. Поэтому прежде чем приступать к замене верхних опор стоек на автомобиле ВАЗ 2108, 2109, 21099 следует провести диагностику передней подвески и выявить неисправность именно опор.

— Возможно снятие передней стойки автомобилей ВАЗ 2108, 2109, 21099 для замены верхних опор без поворотного кулака. Для этого придется отворачивать болты крепления стойки к поворотному кулаку. Один из них является одновременно регулировочным болтом развала передних колес. Поэтому, в таком случае, после замены опоры и установки стойки обратно, необходимо отрегулировать развал передних колес.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Замена опорного подшипника самостоятельно

  • Замена опорного подшипника самостоятельно
  • Частые неисправности опорного подшипника
  • Проверка опорного подшипника на предмет неисправностей
  • Как заменить опорный подшипник своими руками?

Сейчас, пожалуй, не отыскать такого автолюбителя, который бы не знал, что каждому автомобилю необходим регулярный уход и техническое обслуживание. Но всё же, несмотря на это, многие автомобилисты забывают о замене опорного подшипника, а порой тем более не подозревают о потребности его замены.

  • Частые неисправности опорного подшипника
  • Проверка опорного подшипника на предмет неисправностей
  • Как заменить опорный подшипник своими руками?

Пусть опорный подшипник и не входит в число самых заметных автомобильных деталей, но в нормальной работе автомобиля он играет далеко не последнюю роль. Во время проведения ремонтных работ сцепления на данный элемент автомобилисты очень редко обращают внимание, а это, в свою очередь, приводит к неисправности всего целостного механизма автомобиля. В случае выхода из строя автомобильного подшипника может не только возрасти уровень шума, но и выйти из строя вся система сцепления. В результате вашему автомобилю будет необходим полный ремонт, а это немалые финансовые вложения.

Частые неисправности опорного подшипника

Неисправные опоры амортизационных стоек дают о себе знать, как правило, во время движения транспортного средства. Основным признаком того, что неисправность заключается именно в опоре амортизационной стойки, является характерный стук во время преодоления препятствий в виде неровностей на дороге. При движении транспортного средства слышится стук в районах левого или правого передних лонжеронов кузова. Особенно ярко он выражен при поворотах и на неровной дороге. Автомобиль становится менее управляемым и не сразу реагирует на поворот руля. Так вследствие чего опорный подшипник может выйти из строя?

Читать еще:  Ваз 2106 замена двигателя

• Плохие дорожные условия;

• Очень резкий стиль вождения;

• Заводской брак, низкое качество деталей;

• Естественный износ подшипников в процессе длительной эксплуатации.

Проверка опорного подшипника на предмет неисправностей

Наиболее популярным типом передней подвески является «МакФерсон». Подвеска гениальна в своей простоте, а также надёжна в эксплуатации, но дорожные условия нашей страны, увы, нещадно её калечат. Стандартная процедура диагностики данного узла начинается с проверки опорного подшипника. Снимите защитные колпаки из пластика, прижмите верхнюю часть штока передней стойки пальцами и раскачивайте автомобиль за крыло. Если опорный подшипник окажется в сильно изношенном состоянии, будет слышен стук и ощущаться люфт.

Следующий способ проверки опорного подшипника на предмет неисправностей таков: попросите кого-то присесть за руль, ладонь приложите к витку передней пружины. Пусть тот, кто сидит за рулём, повернёт руль в любую сторону. Если послышится металлический щелчок с одновременной отдачей в ладонь, значит, плохи дела – подшипник износился. Кроме того, проверить наличие неисправности в опорном подшипнике можно по звуку. Совершите несколько манёвров на небольшой скорости. Будь то повороты, торможение, остановитесь и стартуйте с места. Если опорный подшипник вышел из строя, то вы услышите ярко выраженный неметаллический шум в области передних колёс. После его появления вы заметите незначительный уход руля в одну из сторон.

Проедьтесь по ухабистой дороге, наедьте несколько раз на «лежачий полицейский». Если опорный подшипник в нерабочем состоянии, то послышится скрежет в районе амортизатора. Он будет слышен не постоянно, а прерывисто, то появится, то пропадёт. Зачастую это наблюдается в холодное время года. В любом из перечисленных вариантов следует провести своевременную замену опорного подшипника. Это можно сделать двумя способами. Первый – снимите полностью стоечный узел вместе с тормозным диском и рулевым кулаком. Пусть этот процесс и достаточно трудоёмок, но зато после этого вам не нужно будет регулировать развал-схождение.

Второй вариант несколько проще. В этом случае следует отсоединить рулевой кулак и демонтировать верхнюю часть вместе с пружиной. Но в данном случае придётся вытащить и регулировочный болт, что приведёт к регулировке развала-схождения.

К сожалению, многие автомобилисты недооценивают всю важность данного узла, игнорируя стуки опорного подшипника. А это может закончиться очень плачевными результатами. Например, в очередной раз, когда вы въедете в какую-то ямку, опорный подшипник может сломаться. Вследствие этого стойка автомобиля пробивает капот насквозь. Благо, если это произойдёт на небольшой скорости, единственными потерями будут значительные финансовые средства – выровнять или заменить капот с дальнейшей его покраской. Значительно более страшный исход может настигнуть водителя в движении на большой скорости!

При неисправности опорного подшипника многие автомобилисты не знают, как правильно себя вести и что делать в сложившейся ситуации. Ответ здесь один – немедленная замена опорных стоек. Запомните, что при наличии всех вышеперечисленных признаков не может идти речь ни о каком ремонте. Многие новички посчитают данную операцию слишком сложным действием. На самом деле все манипуляции отнимают не так уж и много времени. Главное точно следовать правильной схеме и очерёдности действий.

Что нужно для замены опорного подшипника?

Набор необходимых инструментов:

• Ключ с головкой на 18;

• Рожковый ключ на 13;

• Стяжка для снятия пружин.

Как заменить опорный подшипник своими руками?

1. Открутите ступичную гайку, крепящую ШРУС к ступице, перед этим подняв её на домкрате. При необходимости, пусть ваш помощник нажмёт на педаль тормоза, чтобы колесо не прокручивалось.

2. Демонтируйте колесо.

3. Разъедините рулевой кулак и рулевую сошку. Для этого выньте шплинт и открутите гайку. Шаровой палец необходимо извлечь при помощи специального съёмника. Не используйте молоток! Установите съемник и прокрутите его винт несколько раз, он и разъединит рулевой кулак и сошку.

4. Осторожно разведите монтировкой тормозные колодки. Выжимая, не используйте как опору рычага тормозной диск, в силу его достаточной хрупкости. Затем просто раскрутите крепёжные болты.

5. Отсоедините шаровую опору. Это делается двумя способами. Если она приклёпана к рычагу, необходимо выпрессовать шаровый палец, используя специальный съёмник. В том случае, если опора крепится на болтах, просто отвинтите их, и она повиснет на рулевом кулаке.

6. Сожмите пружину. Воспользуйтесь для этого специальными приспособлениями, которые сжимают пружины. Для этого используйте специальные приспособления, которые сжимают пружину, цепляясь за нее крючками. Для равномерного стягивания пружины используйте как минимум две стяжки. Чтобы воспрепятствовать соскальзыванию крючков с витков пружины, подложите под них наждачную бумагу с крупными зёрнами.

7. Раскрутите гайку штока стоечным гаечным ключом. Он представляет собой две трубки, которые вставлены одна в другую. Внутренняя поддерживает паз, а внешняя выкручивает штоковую гайку, удерживающую подшипник. Паз внутренней трубки должен сесть очень плотно на шток, в противном случае самостоятельно открутить гайку не выйдет.

8. Демонтируйте старый опорный подшипник и вставьте новый.

9. Соберите всё в обратной последовательности. Устанавливая шаровую опору, воспользуйтесь услугами помощника, который отожмёт рычаг, пока вы его не зафиксируете болтами.

10. После полной сборки следует прокачать педаль тормоза, чтобы колодки плотно прилегли к диску. Всегда будьте внимательны и не относитесь снисходительно к появлению непонятных стуков в автомобиле. Помните, что такие, на первый взгляд, незначительные проблемы приведут не только к дополнительным растратам, но и будут грозить серьёзной опасностью для вас и пассажиров.

Читать еще:  Кузовной ремонт хендай солярис

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как поменять опорный подшипник на ВАЗ 2109 + Видео

Стоит сразу отметить, что ни один из подшипников не подлежит ремонту. То же самое относится и к опорному. Поэтому, данный элемент можно только поменять. Замена, в свою очередь, может происходить двумя способами.

  • Первый способ подразумевает демонтаж стойки и рулевого рычага вместе. Такой подход позволяет сохранить настройку угла положения колес и избежать регулировки развала.
  • Второй метод подразумевает демонтаж стойки амортизатора отдельно от поворотного механизма, однако после этого, сбиваются настройки угла расположения колес.

Что это?

Не редко владельцы отечественной «четырнадцатой» модели ВАЗ замечают, что в передних стойках возникает стук . Причина его появления — вышедшие из строя опорные подшипники.

Опорник марки SS20

Но сразу приступать к замене не нужно. Первоочередная задача — проверить состояние опоры. А уж потом предпринимать соответствующие действия.

В разборе

Выделяют несколько разновидностей опорников:

  • Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использовать прижимные фланцы. Для монтажа имеются соответствующие отверстия;
  • С открепляемым внешним кольцом;
  • С открепляемым внутренним кольцом;
  • Отделочно-разделочная конструкция, характерная особенность которого заключается в сильной жесткости.

Какие лучше опоры стоек на Гранту

Основное требования к опорным подшипникам Гранты и Калины 2 — выносливость и надежность. Опорный подшипник принимает всю нагрузку от кузова автомобиля, а также от амортизаторной стойки, позволяя последней свободно вращаться вокруг продольной оси.

Схема опорного подшипника Гранты

Динамические нагрузки амортизаторного штока воспринимает резиновый демпфер. Чем он надежнее, тем дольше прослужит опора. Пружина же упирается в опорную чашку с шариковым обрезиненным опорным подшипником. При этом разные производители предлагают разные решения для опоры.

Так, часть опор выпускается с усиленными подшипниками (шарики большего диаметра), есть опоры с измененным углом кастера. Для этого ось амортизаторной стойки смещается на 6 или 12 мм, что обеспечивает изменение угла кастера до 1°40′ или 2°45′ соответственно.

Кроме этого, опоры выпускаются как для Лада Гранта и Калина 2 с электрическим усилителем руля (артикул 21900-2902821-10 ), так и для автомобилей без ЭУР ( артикул 21900-2902821-00 ).

Штатные опоры стоят порядка $12 за штуку, отзывы владельцев о них не самые радужные, поэтому чаще всего приходится покупать замены оригиналу:

    Опорный подшипник SS20 серии Мастер, Gold, Drive , отличаются углом кастера и конструкцией демпфера. Служат довольно долго, устанавливаются просто. Цена порядка 26 долларов за штуку.
    Опоры стоек ANVIS 2190 , цена $27 за пару, со смещением 6 мм. Есть как для Гранты и Калины 2 с ЭУР, так и без него. Совместимы со всеми видами пружин (11190 или 11196), а также с самыми популярными стойками KAYABA или SACHS. Опорные подшипники Sevi, цена от $20 за пару. Бюджетный вариант с наклоном стойки на 1 градус и смещением оси амортизатора назад на 6 мм. Demfi , артикул dff21901 (2190-2902822-12), продаются без опорного подшипника, который имеет каталожный номер 1118-2902840 . Цена порядка 15 долларов. Отзывы противоречивые.
    Технологии будущего , артикул 2192-2902821 , цена около 26 долларов за пару. Отзывов мало, в основном положительные. Бюджетные словацкие опоры LSA , продаются без подшипника, цена около 10 долларов за пару. Опоры Trialli (SA 0156) , в сборе с подшипником, цена 10 долларов за штуку, ходят хорошо, неплохая сборка, подшипник стандартных размеров.

Как поменять опорный подшипник на Гранте

Для выполнения работы понадобится следующий инвентарь и инструменты:
— два любых надежных домкрата;
— шестигранник из прочного металла (для фиксации штока, препятствования его прокручивания);
— специализированные стяжки для пружин;
— ключи различной размерности (на «13, 14, 17, 22»);
— молоток;
— зубило;
— кернер;
— состав для борьбы с ржавчиной (WD-40);
— ключ «на 30» с длинным рычагом;
— новые опоры в сборе, либо отдельный подшипник.

Ниже приведем 10 этапов выполнения работ:

  1. Расположите автомобиль на ровной площадке. Обеспечьте комфортные условия освещения. Дабы избежать неприятностей при работе, подложите под задние колеса упоры.
  2. Перед тем как поддомкрачивать автомобиль, ослабьте четыре крепежных болта колеса.
  3. Используя домкрат, поднимаем и фиксируем область кузова автомобиля, там, где планируется проведение работ.
  4. Выкручиваем болты и снимаем переднее колесо.
  5. Вывинчиваем болт, который крепит стойку стабилизатора (чтобы она не препятствовала дальнейшей работе).
  6. Перемещаемся в подкапотное пространство. В одну руку берем шестигранник, вставляем и удерживаем в штоке, а второй рукой при помощи ключа на «22» ослабляем гайку, крепящую сам шток амортизатора.
  7. Подготавливаем, подкладываем второй домкрат под шаровую. Поднимаем стойку до ее возможного предела.
  8. Для того чтобы подшипник можно было свободно демонтировать необходимо ослабить пружину амортизатора. Для этого берем подготовленные ранее стяжки, цепляем их на пружину и затягиваем до тех пор, пока стойка не опустится ниже и тем самым не освободит опорное устройство.
  9. Откручиваем шток полностью (если ранее не раскрутили его). Через образовавшееся пространство вынимаем опорный механизм.
  10. Обратная установка производится аналогично процессу снятия.
    Надеемся что при возникновении каких-либо проблем в будущем, более у вас не появятся вопросы относительно того как снять опорный подшипник на гранте.
