Самостоятельная установка кондиционера на ВАЗ 2114

Самостоятельная установка кондиционера на ВАЗ 2114

Заводом для модели ВАЗ 2114 не была предусмотрена установка кондиционера. Но если его нет от производителя, это вовсе не означает, что для владельцев четырнадцатой система охлаждения салона — это мечта.

Идею по оснащению авто кондиционером вполне можно превратить в реальность. Для этого придется потратить определенную сумму денег и выделить пару дней на самостоятельную установку. Более простой вариант — поручить монтаж специалистам с СТО. Но это дорого. Потому обсудим вопрос самостоятельной установки.

Предназначение и принцип работы кондиционера

С предназначением и так все понятно — кондиционер на ВАЗ 2110 используется для охлаждения салона транспортного средства в теплое время года. Что касается принципа работы, то устройство кондиционирования являет собой герметичную систему, которая заполняется расходным материалом — фреоном, а также специальным маслом. Этому маслу не страшны пониженные температуры, оно растворяется в жидком фреоне. Непосредственно само масло используется для смазки компрессорного узла, а также всей системы в целом.

Схема работы автокондиционера

Преимущества и недостатки

  • комфортная езда в салоне автомобиля в жару;
  • благодаря режиму сушки можно избежать запотевания стекол;
  • поскольку влага в салоне будет отсутствовать, вероятность того, что ан кузове транспортного средства появится коррозии, очень низка.
  • автовладельцу придется регулярно обслуживать систему, производя ее заправку, а также при необходимости — ремонт;
  • при работе могут возникнуть проблемы с климат-контролем, в редких случаях адаптация системы не требуется;
  • мощность силового агрегата будет снижена, хотя не сильно;
  • температура мотора в целом будет выше, но этой проблемы можно избежать, установив дополнительные вентиляторы (автор видео — канал RealStuntDriver).

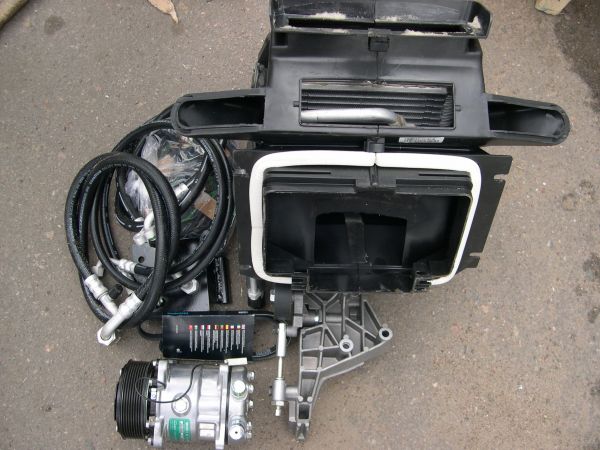

Комплект кондиционера

Стандартная комплектация кондиционера на ВАЗ-2114 следующая:

  1. Блок-испаритель.
  2. Компрессор (необходим для создания давления).
  3. Конденсатор.
  4. Заглушка и ось рециркуляции.
  5. Приводной ремень.
  6. Трубка конденсатора
  7. Уплотнители, крепеж, втулки.
  8. Кронштейн для установки генератора и компрессора.
  9. Электропроводка.
  10. Ролик.
  11. Трубка и блок испарителя.

По сути, такие компоненты можно встретить в любом кондиционере, даже в напольном или оконном. Обязательно в комплекте присутствует техпаспорт и инструкция. Воздух в салон поступает через отверстия, предусмотренные заводом-изготовителем автомобиля, никаких лишних дыр резать не придется.

Для монтажа потребуется набор ключей, все остальное имеется в комплекте и изобретать велосипед не нужно. Желательно просмотреть несколько видеоуроков, в которых люди делятся секретами установки кондиционера на ВАЗ-2114.

Читать еще:  Как снять вентилятор печки на приоре

Общие правила подключения кондиционера

Схема подключения кондиционера к бортовой сети может варьироваться в зависимости от выбранной модели устройства, так что выписать единый «рецепт» подключения не представляется возможным. Уточнять детали придётся в инструкции устройства. Тем не менее можно выделить несколько правил, являющихся общими для всех кондиционеров.

  1. В первую очередь всегда подключается испарительный блок. Питание на него подаётся либо с прикуривателя, либо с блока зажигания.
  2. На вышеуказанном участке цепи обязательно должен быть предохранитель (а в случае с кондиционерами «Август» туда устанавливается ещё и реле, входящее в комплект устройства).
  3. «Масса» кондиционера всегда подключается прямо к кузову машины.
  4. Далее к сети подключается конденсатор. На этом участке предохранитель тоже обязателен.
  5. После этого конденсатор и испаритель подключаются к кнопке, устанавливаемой на приборной панели. Нажав на неё, водитель должен услышать шум вентиляторов в испарителе и конденсаторе. Если вентиляторы заработали — схема собрана верно.

Устройство кондиционера

Кондиционер представляет собой холодильное устройство, которое функционирует на фреоне и использует энергию двигателя авто. Включение кондиционера влияет на расход топлива, однако не стоит забывать, что он обеспечивает комфортное передвижение на авто.

Основные комплектующие кондиционера для ВАЗ 2114:

  • испарительный модуль с интегрированным датчиком, реле;
  • компрессор и ресивер;
  • конденсатор;
  • конденсаторная трубка;
  • ремень;
  • трубопровод высокого и низкого давления;
  • рециркуляционная заглушка с осью;
  • нагнетающий трубопровод;
  • уплотнительные элементы, крепежи, втулки и кронштейны.

Комплектность устройства

Кондиционер любого типа имеет примерно одинаковые основные характеристики:

  • Привод компрессора – двигатель автомобиля
  • Температура воздуха – 9-18°
  • Разница температур – 5-12°
  • Производительность – 310 м?/час
  • Мощность – 2,1 кВт
  • Род тока – постоянный
  • Напряжение – 12 В
  • Хладагент – R134A
  • Масло – SP-15

Комплект поставляется в коробке из картона. В состав входит:

  • компрессор;
  • конденсатор;
  • блок испарителя;
  • ролик натяжной;
  • кронштейн;
  • трубка № 1;
  • трубка № 2;
  • трубка испарителя;
  • трубопровод;
  • жгут проводов;
  • болт ролика;
  • метизы;
  • кронштейн генератора;
  • паспорт технический;
  • ремень;
  • инструкция по установке.

Комплектация и принцип работы

Кондиционер, устанавливаемый на 14-ю модель, практически ничем не отличается по своему устройству и комплектации от кондиционеров для других марок и моделей автомашин.

Он включает в себя следующие основные части:

  1. Испаряющий модуль со встроенными электронными регуляторами (датчиками и реле).
  2. Компрессорную установку.
  3. Конденсатор.
  4. Рессивер.
  5. Трубопроводы (пониженного и высокого давления).
  6. Заглушку рециркулирующего элемента.
  7. Приводной ремень.
  8. Различные крепежные и уплотняющие элементы.
Читать еще:  Замена колодок рено дастер

Все эти компоненты в сборе и осуществляют циркуляцию хладагента по системе (в качестве последнего выступает фреон), в результате чего и происходит понижение температуры в салоне.

Исправный и правильно установленный автомобильный кондиционер обеспечивает понижение средней температуры воздуха в салоне на 7-15 С. Если разница в изменениях температуры с включенным устройством и без такового меньше указанной, значит кондиционер неисправен либо нуждается в настройке.

Что же касается технических характеристик, то кондиционер на ваз 2114 имеет следующие особенности:

  • ток питания — 12 В;
  • температура выходящего воздуха — от 8 до 18 С;
  • объем подаваемого воздуха — 300-310 кубометров в час;
  • потребляемая мощность — около 2 кВт;
  • марка применяемого фреона — R134А;
  • смазывающая жидкость — SP-15.

Также, важно помнить, что любой автомобильный кондиционер, вне зависимости от его марки или модели, значительно увеличивает расход топлива во время работы. Этот фактор следует обязательно учитывать, особенно во время дальних поездок.

Предназначение и принцип работы кондиционера

С предназначением и так все понятно — кондиционер на ВАЗ 2110 используется для охлаждения салона транспортного средства в теплое время года. Что касается принципа работы, то устройство кондиционирования являет собой герметичную систему, которая заполняется расходным материалом — фреоном, а также специальным маслом. Этому маслу не страшны пониженные температуры, оно растворяется в жидком фреоне. Непосредственно само масло используется для смазки компрессорного узла, а также всей системы в целом.

Схема работы автокондиционера

Преимущества и недостатки

  • комфортная езда в салоне автомобиля в жару;
  • благодаря режиму сушки можно избежать запотевания стекол;
  • поскольку влага в салоне будет отсутствовать, вероятность того, что ан кузове транспортного средства появится коррозии, очень низка.
  • автовладельцу придется регулярно обслуживать систему, производя ее заправку, а также при необходимости — ремонт;
  • при работе могут возникнуть проблемы с климат-контролем, в редких случаях адаптация системы не требуется;
  • мощность силового агрегата будет снижена, хотя не сильно;
  • температура мотора в целом будет выше, но этой проблемы можно избежать, установив дополнительные вентиляторы (автор видео — канал RealStuntDriver).
