Замена подшипника передней ступицы на ВАЗ 2110 своими руками (видео)

Замена подшипника передней ступицы на ВАЗ 2110 своими руками (видео)

За свободное вращение колес на оси отвечают подшипники ступицы. Их монтируют непосредственно на корпус ступицы, а внутренней обоймой крепятся на колесную ось. Между обоймами имеются пластиковые заглушки, которые не позволяют влаге и пыли негативно воздействовать на механизмы. Но замена ступичного подшипника у ВАЗ 2110 со временем все равно потребуется. Сегодня мы об этом и поговорим.

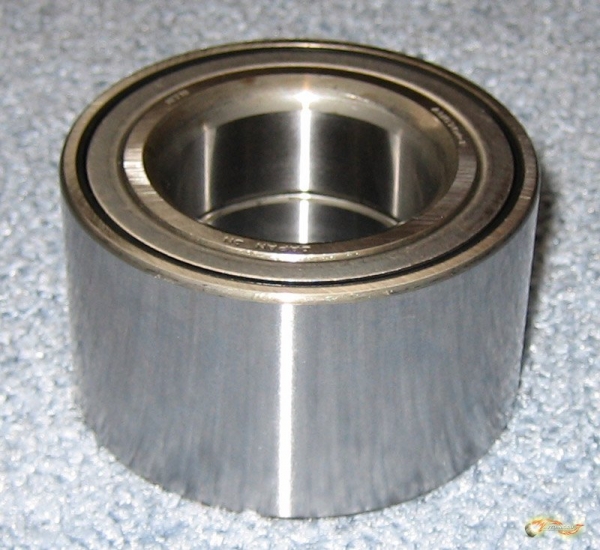

Передний подшипник

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Схема ступицы переднего колеса

Следует привести перечень необходимых инструментов:

  • Специальный съемник, чтобы осуществить съем подшипника;
  • Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
  • Головка на 30, оснащенная качественным воротком;
  • Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Порядок снятия и установки

Как же определить неисправность ступичного подшипника?

Для этого необходимо проехать не менее 5 км, при этом тормозить нужно редко. После остановки прикоснитесь рукой к ступице и если вы не сможете удержать руку, значит, подшипник пришел в негодность и требует замены. Еще один верный признак неисправности появление постороннего шума со стороны колеса.

Справиться с заменой ступичного подшипника можно самостоятельно:

  1. Для начала ставим противооткатные упоры. Далее срываем гайку и немного ослабляем, не нужно откручивать ее полностью.
  2. При помощи домкрата нужно поднять всю переднюю часть автомобиля и поставить ее на опоры.
  3. Далее необходимо снять колесо, для чего откручивайте колесные болты.
  4. При помощи ключа на 17 снимаем направляющую тормозных колодок.
  5. Снимаем суппорт, для этого разжимаем тормозные колодки (обратите внимание, суппорт не должен висеть на тормозном шланге, возьмите обыкновенную проволоку и подвесьте его к кузову).
  6. Берем ключ на 12 и на тормозном диске откручиваем два направляющих штифта. Теперь нужно снять сам диск, для этого лучше использовать резиновый молоток. Аккуратными не сильными ударами сбиваем тормозной диск.
  7. Теперь можно до конца открутить гайку подшипника ступицы, после чего снимаем шайбу.
  8. Теперь нужно сдернуть ступицу. Вам понадобится два болта М12х1,25х130 и тормозной диск. Болты вставляем в два отверстия в тормозном диске и на всю глубину резьбы вкручиваете в отверстия ступицы. Затем резким движением тянете тормозной диск на себя, ступица должна сдернуться
  9. Находим два болта крепления шаровой и при помощи ключа на 17 откручиваем их. Из отверстия ступицы извлекаем наружный шарнир.
  10. Аккуратно выбиваем ступицу из поворотного кулака.
  11. Затем необходимо снять стопорное кольцо.
  12. Для выпрессовки подшипника лучше использовать специальный съемник. (С этим пунктом иногда возникают проблемы. Чтобы облегчить снятие, необходимо предварительно нагреть кольцо. Для этого хорошо подойдет портативная газовая горелка).
Читать еще:  Форд фокус дизель не заводится

Вот вы и сняли подшипник. Далее необходимо проверить наличие грязезащитного кольца, очистить внутреннюю поверхность поворотного кулака.

Наносим большое количество смазки на внешнее кольцо подшипника. Теперь необходимо поместить подшипник в морозильную камеру, а поворотный кулак разогреть при помощи все той же газовой горелки.

Эти операции существенно упростят запрессовку подшипника в поворотный кулак.

Дальнейшую сборку производим в обратном порядке.

Как заменить подшипник передней ступицы Ваз 2110 без демонтажа поворотного кулака

Для того чтобы быстро снять ступичный подшипник не снимая саму ступицу и весь поворотный кулак нужно хорошо зафиксировать и поставить машину на ручник, снять колесо (открутив предварительно ступичную гайку ключом на “30”).

После этого необходимо выполнить все действия, как и во время замены тормозного диска: снять суппорт и сам тормозной диск. Чтобы демонтировать ступицу понадобятся 2 болта крепления головки блока и тормозной диск. Вкручиваем шпильки (болты) равномерно в ступицу через отверстия тормозного диска. Далее следует резкими рывками постепенно сдергивать ступицу. Либо с помощью молотка через диск выбивать.

Чтобы выпрессовать подшипник, выполняем следующие действия:

Выпрессовка подшипника съемником

  1. Снимаем стопорное кольцо (удобнее всего с помощью съемника для колец).
  2. Головкой на “17” откручиваем шаровую опору.
  3. Смещаем тягу и рычаг вниз, отводим поворотный кулак и вытаскиваем гранату.
  4. Для выпрессовки подшипника нужно использовать специальный съемник (артикул 77722), который состоит из болта, опорной шайбы, стакана, большой, средней, малой шайб и гайки.
  5. Перед установкой съемника необходимо демонтировать второе стопорное кольцо с внутренней стороны поворотного кулака.
  6. С этой же стороны устанавливаем стакан съемника, а с наружной шайбу и накручиваем гайку на болт.
  7. Постепенно утягивая гайку, получится выпрессовать подшипник.
  8. После снятия старого подшипника, нужно установить на место стопорное кольцо из внутренней стороны кулака (оно будет опорой для нового подшипника).
  9. Затем запрессовываем новое изделие при помощи того же съемника, перевернув его в обратном направлении.

В конце устанавливаем ступицу, тормозной диск и суппорт в обратном порядке.

Симптомы поломки

Замену подшипника проводим при появлении таких симптомов:

  1. Шум и постукивание в передней ступице.
  2. Сильный люфт на подшипнике.
  3. Утечка смазки из-под сальника подшипника.
  4. Механические повреждения узла.

Какой марки подшипник должен быть?

Давать какие-то конкретные рекомендации по поводу марки подшипника довольно сложно – все зависит от вашего бюджета.

Хорошо показали себя в эксплуатации Самарские или Вологодские подшипники. Они имеют доступную цену и весьма надежны, что нам и необходимо. Главное – не нарваться на китайскую продукцию, которой на рынке уж больно много.

Оптимальный размер подшипника для задней ступицы составляет 60-30-37 мм.

Подшипники ступицы SS20 для автомобилей ВАЗ

Подшипники ступицы подвержены экстремальным нагрузкам, особенно в условиях российских дорог. Для обеспечения вращения колеса автомобиля без люфтов, с минимальным уровнем шума и трения, необходимо тщательно подходить к выбору ступичных подшипников. Подшипники ступицы SS20 прошли 100% контроль качества и гарантируют автовладельцам уверенность в безопасности на дорогах.

Поделись с друзьями

Применяемость

  • ВАЗ 2101-2107
  • ВАЗ 2108-2110
  • LADA Kalina, Kalina II
  • LADA Granta
  • LADA Priora
  • ВАЗ 2121, 2131
  • ВАЗ 2123 (Chevrolet Niva)
  • Datsun on-Do/mi-DO

Преимущества подшипников ступицы SS20

  • высокий ресурс и надежность подшипника;
  • бесшумность работы;
  • долгий срок эксплуатации;
  • обеспечивают легкое и бесшумное вращение колес;
  • качественная высокотемпературная смазка;
  • роликовые подшипники комплектуются смазкой, шариковые закрытые подшипники смазаны при сборке и не требуют обслуживания;
  • низкий уровень механических потерь в подшипнике, обусловленных малой шероховатостью поверхности и высокой точностью размеров;
  • комплексная защита от подделки;
  • полный комплект для монтажа.
Читать еще:  Хендай акцент печка плохо греет

Гарантия

  • Описание
  • Купить

Подшипник ступицы является одним из самых высоконагруженных элементов подвески. Ступичные подшипники обеспечивают возможность вращения колес и движение автомобиля в целом. Помимо восприятия нагрузок непосредственно от качения колеса по дороге, добавляются ударные и термические нагрузки. Через подшипник ступицы все силы, возникающие в пятне контакта колеса и дороги, передаются на подвеску.

То есть от правильного выбора подшипника передней и задней ступицы зависит надежность подвески и автомобиля. Основной проблемой при замене ступичных подшипников является большое количество некачественных подделок на рынке, которые «выхаживают» не более 2-3 тыс. км, а также нарушение технологии монтажа и неправильная регулировка зазоров.

Неисправности ступичных подшипников проявляются в виде гула, стука и люфта при движении автомобиля, щелчков при трогании и остановке. По мере износа беговых дорожек, тел качения и сепараторов возрастает сопротивление качению и это сопровождается усилением шума и нагревом подшипников.

Определить неисправность подшипников ступицы можно самостоятельно. Для этого необходимо:

  1. Проверить легкость вращения. Резким рывком раскрутить вывешенное колесо и оценить уровень шума, издаваемый подшипником при вращении. Также оценивается время выбега колеса.
  2. Определить наличие люфта в подшипнике ступицы. На вывешенном колесе, прикладывая руками нагрузку в вертикальной и горизонтальной плоскости, проверить наличие качания (люфта) в подшипнике. Прикладывая усилие по оси вращения колеса, можно оценить осевой зазор.

Избежать проблем с некачественными запчастями помогут ступичные подшипники SS20. Надежность и долговечность подшипников SS20 достигается за счет:

  • точности геометрических размеров при конструировании и производстве изделия;
  • применения стали высокого качества;
  • достижения требуемого уровня шероховатости поверхности;
  • использования высокотехнологичного оборудования.

Точность изготовления ступичных подшипников, показатели шероховатости поверхности и тел качения являются ключевыми аспектами, влияющими на уровень механических потерь в подшипнике и, в конечном итоге, определяют класс шумности.

При производстве, выборочно из партии проверяется ресурс подшипников ступицы до разрушения на стенде, моделирующем реальные нагрузки на подшипник. В рамках комплексной оценки качества проверяется выбег подшипников с оценкой уменьшения оборотов на двух этапах от 100% до 70%, и падение оборотов от начальных и до полной остановки. Одновременно производится проверка виброакустических параметров подшипника ступицы на выбеге.

Целый комплекс серьезных проверок на всех стадиях производственного процесса позволяет гарантировать покупателю высокое качество и надежность ступичных подшипников SS20.

Подшипники ступицы SS20 имеют фирменную маркировку SS20 и дополнительную защиту от подделки, что обеспечит автовладельцам уверенность и безопасность на дороге, защитит от возможных финансовых и временных потерь при использовании подделок.

Подшипники передней ступицы для ВАЗ 2101-07 и 2121, 2123 поставляются в составе ремонтных комплектов. В ремкомплекте передней ступицы SS20 имеются все необходимые для замены шайбы, сальники, кольца, гайки, подшипники и специальная высокотемпературная комплексная литиевая смазка для подшипников.

Высокое качество смазки обеспечивает ресурс работы в составе узла ступичного подшипника до 300 000 км пробега. Количество смазки рассчитано для обеспечения надежной смазки подшипников в течение всего ресурса. Диапазон рабочих температур смазки от –40°С до +180°С.

Обращаем ваше внимание на процесс регулировки зазора в подшипниках ступицы. От правильности и качества выполнения данной операции во многом зависит долговечность узла, поэтому, мы предлагаем вам пошаговую инструкцию (входит в комплект поставки), которая позволит отрегулировать зазор в узле ступичного подшипника, как при первичной установке, так и при дальнейшем плановом техническом обслуживании.

Читать еще:  Как выставить зажигание ваз 2114

Ремкомплекты передней и задней ступицы переднеприводных автомобилей ВАЗ

В ступичных узлах переднеприводных автомобилей ВАЗ применяются шариковые двухрядные подшипники. При сборке в подшипник заложено необходимое количество смазки. Внутреннее пространство подшипника надежно уплотняется сальниками, что исключает попадание загрязнений внутрь. Это обеспечивает нормальную смазку беговых дорожек, шариков и сепараторов в течение всего срока службы. Ступичные подшипники SS20 для переднеприводных автомобилей ВАЗ необслуживаемые, не требуют регулировки и смазки в процессе эксплуатации. Такой подход значительно уменьшает трудоемкость ТО автомобиля и вместе с тем обеспечивает высокую надежность.

Надежность подшипника напрямую зависит от точности изготовления и соблюдения всех нормативов при производстве подшипника. Поэтому для двухрядных шарикоподшипников SS20 мы проводим ряд дополнительных проверок, например, контроль величины осевого зазора и радиального «биения» в смонтированном состоянии.

Три варианта замены

Заменить передний ступичный подшипник ваз 2110 легко и просто

Последующие действия могут выполняться по одному из 3-х вариантов. Первый метод подразумевает замену подшипников с помощью съёмников, при этом необязательно откручивать поворотные кулаки машины.
Во втором случае придётся демонтировать поворотные кулаки, при этом дальнейшие работы будут осуществляться на верстаке с применением тисков и съёмников. При выборе третьего варианта придётся полностью снимать стойку и менять подшипники с использованием тисков.

Подшипник передней ступицы ваз 2110 снимаемый с помощью съемника

Примечание! Каждый из приведённых способов имеет свои плюсы и минусы, поэтому перед определением их нужно рассмотреть более детально.

  • Способ первый, при котором не демонтируются поворотные кулаки

Преимуществом считается то, что не придётся затрагивать болт, регулирующий развал. К недостаткам можно отнести неудобную позицию при смене подшипника.
В подобной ситуации проблемно осуществлять действия без подъёмника или смотровой ямы. Помимо этого в таком положении неудобно выбивать ступицы и запрессовывать подшипники.

  • Способ второй

Передний ступичный подшипник ваз 2110

Используя этот способ, работы по смене подшипника выполняются удобней и легче, но возникает проблема в нарушениях регулировки развала машины. Перед откручиванием крепёжных болтов поворотного кулака от стойки(см.Замена стоек ваз 2110: как сделать правильно?), нужно поставить две метки.

Примечание! Одна отметка будет соответствовать положению болта регулировки к стойке, а вторая – положению кулаков.

В процессе сборки нужно учесть совпадение этих двух меток. Вряд ли получится добиться первоначальной точности, зато погрешности будут минимальными.
Данный способ идеально подходит тем, кто нуждается не только в замене одного подшипника ступицы, но и в ремонте ходовой, а именно смене шаровых опор, рулевых наконечников и сайлентблоков рычагов.

  • Способ третий

Это, пожалуй, самый тяжелый способ, поскольку приходится снимать стойку, распрессовывать рулевой наконечник, а также крепёжные гайки, которые фиксируют верхнюю опору к основанию кузова. К смене подшипников приступают только после съёма стойки с автомобиля.
Эта задача не из лёгких, потребуется больше уделить времени, зато это отличный метод для тех, кому не подошли два предыдущих способа.

Замена шпильки ступицы заднего колеса

Замена шпильки ступицы заднего колеса проводится по тем же причинам. Различие заключается в том, что для замены шпильки ступицы заднего колеса необходимо снимать тормозной барабан, что усложняет операцию.
