Подшипник передней ступицы Нива

Подшипник передней ступицы Нива

Нива является одним из знаменитых автомобилей отечественного происхождения. Справедливости ради стоит отметить, что в конце 70-х эта модель была удостоена золотой медали и признана лучшей в своем классе. Но какой бы машина не была, во многом ее безотказная работа связана с запчастями, которые для нее приобретаются. Поэтому важно не экономить на деталях, особенно если это подшипники Нива .

Типы подшипников для Нивы и их расположение в конструкции

В зависимости от модели этой марки автомобиля и модификации, могут быть использованы разные виды подшипников. Вот, например, список подшипников, применяемый для распространенных машин Нива 2121.

  1. Двигатель, сцепление. Применяется однорядный радиальный шарикоподшипник.
  2. Водяной насос. Двухрядный радиальный шарикоподшипник, при этом заменой внутренних колец в конструкции служит валик.
  3. КПП. Здесь может быть использован однорядный радиальный шарикоподшипник, обычный или со стопорной канавкой. Также игольчатый, роликовый радиальный, радиально-упорный двухрядный.
  4. Раздаточная коробка – однорядный радиальный шариковый, радиальный роликовый.
  5. Передний мост. Применяют шарикоподшипники радиальные однорядные, в том числе со стопорной канавкой, роликовые конические.
  6. Задний мост. Радиальный шарикоподшипник однорядный, роликовый конический однорядный.
  7. Подшипник ступицы Нива – роликовый конический однорядный.
  8. Генератор. Шариковый радиальный однорядный.

Подшипники на Ниву 4х4

Часто владельцы жалуются, что штатный подшипник ступицы Нива нуждается в постоянной регулировке. Из-за нехватки времени этого многие не делают, и в процессе эксплуатации машины появляется гул, воющие и свистящие звуки, которые говорят о том, что подшипники вышли из строя. Кто-то полностью меняет деталь на аналогичную, а некоторые заменяют штатные подшипники на двухрядные или нерегулируемые.

Преимущества нерегулируемых подшипников:

  • не нуждается в регулярной смазке и затяжке в процессе эксплуатации авто;
  • не проворачиваются на ступице;
  • долговечность;
  • минимизация трения в ступичном узле;
  • отсутствие износа посадочных мест.

Установка двухрядных подшипников вместо штатных, более сложная. Как правило, приобретается аналог такого подшипника, потому что двухрядный ступичный подшипник Нива отсутствует в продаже в принципе, а затем мастер подтачивает его под нужные размеры и устанавливает. И вы на долгие годы забываете о регулировке, гуле, шуме.

Нива Шевроле и ее слабые места

Эта модель автомобиля достаточно тяжелая, и создана для бездорожья. Поэтому не мудрено, что именно подшипники Нива Шевроле признаны слабым местом авто. Подшипники есть и в задней части подвески, и в передней. Передвижение по ухабистым дорогам сильно их изнашивает, что приводит не только к повышенному износу резины, но и потере управляемостью машины.

Неисправный подшипник передней ступицы Нива определить достаточно просто. Появляется усиленный люфт колес, стук, скрежет или гул при движении. При возникновении таких нарушений, лучше всего произвести замену запчасти, тем более сделать это можно самостоятельно, имея под рукой привычные автомобильные инструменты.

  1. Поднять автомобиль домкратом, и открутить колесо.

  1. Демонтировать суппорт и тормозные колодки.

  1. При помощи молотка отсоединить тормозные диски от ступицы, а затем вынуть конусную втулку.

  1. Разогнуть стопорную пластину и открутить ее, используя ключ.

  1. Затем отсоединяем поворотный кулак. Проще всего демонтировать его уже вместе со ступицей и шаровыми, а потом уже разъединять их.

  1. Извлечь внутренний подшипник ступицы Нива точным ударом молотком по тыльной стороне.

  1. Подденьте отверткой или другим плоским инструментом сальник, а затем извлеките внутреннее кольцо, тем самым открыв путь к подшипнику ступицы.

  1. Демонтировать старый подшипник, а на его место запрессовать новый, используя трубу и деревянные накладки.

  1. Произвести сборку конструкции.

Важно, чтобы передняя ступица Нива менялась одновременно с обеих сторон. Иначе новая деталь быстро износится. Автомобиль Нива передний подшипник может иметь самый качественный и дорогой, но если замена произведена только с одной стороны, будьте готовы к скорому повторному ремонту.

Похожие статьи

Замена заднего подшипника

Подшипник задней ступицы отвечает за бесперебойное вращение заднего колеса автомобиля. И именно эта, как кажется на первый взгляд, незначительная деталь при неисправности способна вывести из строя другие узлы машины. Поэтому не стоит тянуть с заменой запчасти, а обратиться в автосервис, или же поменять самостоятельно, следуя инструкции ниже.

Как понять, что необходима замена заднего подшипника?

Основные признаки неисправности подшипника:

  • Гул при езде указывает на то, что требуется замена задних подшипников;
  • Стук при движении на неровной дороге;
  • Неприятные звуки при попадании колеса в яму;
  • Сильный нагрев тормозного барабана;
  • несвойственное притормаживание при повороте руля.

По каким причинам подшипники быстро выходят из строя?

  1. Плохое состояние дорог с наличием ям.
  2. Низкокачественные подшипники, установленные ранее.
  3. Замена заднего подшипника может потребоваться после монтажа колес при сильном затягивании болтов.
  4. Инородные вещества, попадающие с дороги в процессе езды, которые оказывают негативное влияние на смазку подшипника – влага, грязь, пыль и пр.

Задняя ступица ВАЗ: производители, характеристики, установка

Автомобили ВАЗ – это своего рода универсальная «лошадка», на которой можно и до работы доехать, и другу с переездом помочь, а в выходные отправиться на дачу по бездорожью, километров этак за 200. Поэтому не удивительно, что слабыми местами этой марки машины являются подвеска и задняя ступица. Ступичный подшипник отвечает за равномерное и плавное вращение колеса, и именно эта деталь берет на себя нагрузку при наезде на яму, при движении по ухабистой местности. Поэтому главные качества, которыми должен обладать подшипник – максимальная прочность, износостойкость, долговечность.

На сегодняшний день для автомобилей ВАЗ чаще приобретают ступицы с подшипником следующих брендов:

  1. СПЗ-4 (г. Самара). Запчасти этого производителя отличаются низкой стоимостью, и приемлемым качеством.
  2. Ступица ВАЗ задняя в сборе от Вологодского завода ГПЗ-23 отличается очень хорошим качеством, при этом цены на изделия не кусаются.
  3. Наибольшей популярностью пользуется Саратовский производитель «СПЗ». В ассортименте имеются разные детали, в том числе задняя ступица ВАЗ. Стоимость чуть выше изделий вышеперечисленных заводов, но качество соответствующее.

Также можно подобрать аналоги других производителей, зная характеристики ступицы автомобиля и подшипника.

Характеристики задней ступицы ВАЗ

Признаки повреждения подшипника

Первичным маркером появления проблемы на ступичный подшипник нива – характерный звук, шум, который тяжело отличить от звука езды по асфальту. Поэтому нужно внимательно проверять состояние колеса на характерные признаки:

  • колесо нагрелось и отсутствует запах колодок;
  • сильные вибрации в рулевой колонке и кузове от передних колес;
  • увод авто в сторону на больших скоростях от прямого курса;
  • тяжелый контроль руля на бездорожье;
  • хорошо слышный хруст при проворачивании колеса (слышен даже при выключенном двигателе, если автомобиль прокатить вручную).

Даже один из этих признаков – причина к замене подшипника передней ступицы Нивы 21214. Полное разрушение элемента на скорости очень часто провоцирует переворачивание авто. Это происходит из-за короткой базы моделей 21213, 21214 и особенностей подвески.

Без специального стенда диагностировать проблему переднего подшипника вполне реально. Вывешенное на домкрате колесо нужно взять с двух сторон и покачать. Сломанная деталь даст значительный люфт. Также будут слышны звуки перекатывания и треск. Это однозначная причина замена ступичного подшипника в Ниве 21214 и 21213.

Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска. Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны.

Операция эта не слишком сложна, при ее выполнении не потребуется глубоких технических знаний и специального инструментария, поэтому справиться с ней под силу даже неопытному автомобилисту. Как выбрать новый подшипник? Подбирая чертёж передней ступицы шевроле нива ступичный подшипник взамен неисправного, необходимо учитывать в первую очередь условия, в которых автомобиль будет эксплуатироваться чаще.

Если машина используется в основном для городской езды, то вполне достаточно воспользоваться подшипником, который выпускается Волжским автозаводом для обычной Нивы ВАЗ Если же предусматривается частая эксплуатация транспортного средства в условиях бездорожья или пересеченной местности, будет лучше чертёж передней ступицы шевроле нива элемент, показатель прочности которого более высокий.

Рассматриваемый автомобиль комплектуется при выпуске двухрядным роликовым подшипником. В процессе его эксплуатации не требуется дополнительного смазывания или регулировки. Порядок замены Поднять переднюю часть машины, чтобы вывесить колеса.

Она должна быть поднята полностью, а не только с левой или с правой стороны, в противном случае стабилизатор будет давить на машину в верхнем направлении, что серьезно затруднит работу. Подставить заранее подготовленные упоры. Снять колпак ступичной гайки, воспользовавшись для этого отверткой. Поставить колесо на свое место. Ослабить ступичную гайку предварительно ее нужно расконтровать. Для этого понадобится воспользоваться рычагом например, подойдет обрезок трубычтобы справиться с плотной затяжкой элемента.

Снять колесо и разжать колодки при помощи отвертки с чертёж передней ступицы шевроле нива наконечником. Вывернуть крепежные болты планки суппорта, предварительно разогнув ее усики.

Выбить и снять тормозной диск, аккуратно постукивая по нему молотком. Выпрессовать палец при помощи универсального съемника из рулевого рычага. Перед этим необходимо отметить на рулевой тяге место, чертёж передней ступицы шевроле нива располагается регулировочный болт. После выпрессовки пальца следует отвести в сторону тягу. Вывернуть крепежные элементы поворотного кулака.

Читать еще:  Замена ручки двери ваз 2107

Открутить до конца гайку ступицы. Вынуть опорную шайбу, поддев ее при помощи отвертки. Снять кулак с хвостовика ШРУСа в сборе с ним снимается и ступица. Выпрессовать, воспользовавшись съемником, ступицу.

Поворотный кулак предварительно следует зафиксировать в тисках. Снять стопорные кольца, а затем выпрессовать подшипник, воспользовавшись для этого съемником. Очистить от грязевых отложений внутренние части деталей. Чертёж передней ступицы шевроле нива этого внешнее стопорное кольцо должно быть установлено в кулак и смазано. Запрессовать вовнутрь кольца подшипник, воспользовавшись для этого старым кольцом можно также использовать подходящую по размеру оправку.

Ни в коем случае не следует забивать подшипник — с высокой долей вероятности это приведет к его разрушению. Произвести установку чертёж передней ступицы шевроле нива кольца подшипника, а затем запрессовать в него ступицу.

Снятые ранее детали установить на место в обратной последовательности. Производя замену ступичного подшипника, необходимо помнить о некоторых нюансах. Во-первых, при монтаже рулевой тяги на штатное место регулировочный болт должен быть выставлен по ранее нанесенным отметкам.

Окончательная затяжка ступичной гайки и контровка должна производиться только после того, как колеса автомобиля вновь опустятся на землю. Затягивать гайку ступицы необходимо при помощи динамометрического ключа.

На этом процесс замены подшипников ступицы на Нива Шевроле можно считать завершённым. Стоимость материалов смазки, колец, гаек, сальников может достигать руб.

Приобретайте запчасти только в проверенных магазинах и торговых точках, имеющие сертификаты качества продукции. Снимите колесо с автомобиля.

Замена подшипника передней ступицы нива шевроле видео

Исчезновение люфта колеса при такой проверке подтверждает необходимость регулировки зазора в подшипниках. Ремонт ступицы: В крайнем случае при возможности используйте гайку с другого автомобиля.

Застопорите гайку ступицы замяв буртик гайки в два паза на цапфе корпуса наружного шарнира привода переднего колеса. Установите снятые детали в порядке, обратном снятию.

Окончательную проверку правильности регулировки проведите, оценив степень нагрева ступиц после пробега автомобиля около 1 км без использования тормозов. Если смазки недостаточно или она загрязнена, подшипники быстро выйдут из строя. Снимите тормозные колодки см. Выньте из кронштейна резиновый держатель вместе со шлангом.

Расшплинтуйте гайку пальца наружного шарнира боковой тяги, отверните гайку и, И мало какие ограничения существуют для. Владельцы Нива Шевроле не исключение. Любители тюнинга бросили свой взор и на устройство переднего ступичного узла.

Часто на интернет-форумах в обсуждениях можно встретить совет и даже соответствующие обучающие видео о замене подшипника с помощью ступичного механизма, имеющего поворотный кулак от машины ВАЗтак как считается, что данная конструкция лучше по показателям надежности. Однако это ошибочное мнение. После чего вынимаются колодки и откручивается болты суппорта, его присоединяют чем то к верхнему рычагу, например проволокой. Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами.

Для этого производится несколько операций: Выпрессовать шаровый чертёж передней ступицы шевроле нива рулевой тяги с помощью съемника, предварительно открутив крепёж, чертёж передней ступицы шевроле нива показано на фото; Открутить болт пальца верхней шар. Когда все шарниры отсоединены от ходового узла, можно спокойно снять весь узел и приступить к замене. Кроме того, ступица также называемая цапфой принимает активную деятельность в торможении авто, поскольку тормозной диск непосредственно крепится на неё.

Причины и признаки выхода из строя ступицы Шевроле Нива Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не чертёж передней ступицы шевроле нива. Не отремонтированная или не поменянная вовремя ступица может стать причиной серьёзного ДТП, вследствие самозаклинивания колеса при движении авто, или из-за отрыва диска ступицы от вала. Самая первая модель получила наименование ВАЗ Достать данный автомобиль простому жителю Советского Союза было практически невозможно: По цене на то время данная модель уступала только «Волге», то есть машине, которую использовал государственный аппарат как основной автомобиль.

Чертёж передней ступицы шевроле нива Западе о новом внедорожнике ходили самые настоящие легенды — её ценили даже там, где был собственный автопром например, Франция, Германия или Англия. Греются ступицы.

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. Второй вариант характерен для регулируемых ступиц. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты. Их вращение будет затруднено. Устанавливаем грязезащитное кольцо и зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака. Собрать узел. Сборка производиться в обратном порядке.

Монтируем поворотный кулак. На этом процесс замены подшипников ступицы на Нива Шевроле можно считать завершённым. После сборки следует проверить лёгкость вращения колеса. Подшипники на ступицах Нива Шевроле хоть и предназначены для длительной эксплуатации, но они не чертёж передней ступицы шевроле нива на удары, а потому могут повредиться даже при попадании колеса в небольшую выбоину на дороге. В результате на детали возникает микротрещина, которая может стать причиной печального исхода. Поэтому всегда следует быть внимательным чертёж передней ступицы шевроле нива дороге.

Нива Шевроле — замена переднего ступичного подшипника

Звук не исчезает на поворотах и усиливается при увеличении чертёж передней ступицы шевроле нива движения автомобиля. Если вы заметили такое, следует сразу провести диагностику, так как если подшипник ступицы заклинит во время езды, последствия и затраты могут быть очень велики. Предстоящая замена подшипника передней ступицы Нива Шевроле определяется так: Признаки износа подшипников: Посторонний шум и металлический стук. Ощутимый люфт, проверяется раскачиванием колеса перпендикулярно его оси.

Вибрация в салоне при езде. Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть ступичная гайка: Номер детали чертёж передней ступицы шевроле нива ступицы Shevrole Niva: Размеры подшипников передней ступицы Нивы Шевроле: Стоимость нового изделия в ступицу. Детали удовлетворительного качества служат порядка 20 тыс.

В заключении

Важно! Подшипники на ступицах Нива Шевроле хоть и предназначены для длительной эксплуатации, но они не рассчитаны на удары, а потому могут повредиться даже при попадании колеса в небольшую выбоину на дороге.

В результате на детали возникает микротрещина, которая может стать причиной печального исхода. Поэтому всегда следует быть внимательным на дороге.

Очень хорошо показано с картинками, главное еще подшипник купить нормального качества, чтобы походил подольше.

Да, все красиво и наглядно, только «незначительная» часть операции пропущена. «Нечаянно» забыли написать о том, что после изъятия внутренней обоймы подшипника с сепаратором, необходимо выбить ещё и внешнюю обойму из ступицы. Маленькая такая помарочка. Которая делает всю работу бессмысленной.

Подшипник передней ступицы SS20 (рем. комплект) ВАЗ 2121-2131 /Нива/, Chevrolet NIVA (до 2016 г.в.)

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

Доставка по России и за границу

Самовывоз в Москве

  • Описание
  • Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2121, 21213, 21214, 2131 (Нива), ВАЗ 2123 (Нива-Шевроле, CHEVROLET NIVA) до 2016 года выпуска.

Подшипники ступицы подвержены экстремальным нагрузкам, особенно в условиях российских дорог. Для обеспечения вращения колеса автомобиля без люфтов, с минимальным уровнем шума и трения, необходимо тщательно подходить к выбору ступичных подшипников. Подшипники ступицы SS20 прошли 100% контроль качества и гарантируют автовладельцам уверенность в безопасности на дорогах.

Преимущества подшипников ступицы SS20:

— высокий ресурс и надёжность подшипника;

— бесшумность работы;

— долгий срок эксплуатации;

— обеспечивают лёгкое и бесшумное вращение колёс;

— качественная высокотемпературная смазка;

— роликовые подшипники комплектуются смазкой, шариковые закрытые подшипники смазаны при сборке и не требуют обслуживания;

— низкий уровень механических потерь в подшипнике, обусловленных малой шероховатостью поверхности и высокой точностью размеров;

— комплексная защита от подделки;

— полный комплект для монтажа;

— гарантия 1 год.

Подшипник ступицы является одним из самых высоконагруженных элементов подвески. Ступичные подшипники SS20 обеспечивают возможность вращения колёс и движение автомобиля в целом. Помимо восприятия нагрузок непосредственно от качения колеса по дороге, добавляются ударные и термические нагрузки. Через подшипник ступицы все силы, возникающие в пятне контакта колеса и дороги, передаются на подвеску.

Читать еще:  Шкода йети не заводится в мороз

То есть от правильного выбора подшипника передней и задней ступицы зависит надёжность подвески и автомобиля. Основной проблемой при замене подшипников является большое количество некачественных подделок на рынке, которые «выхаживают» не более 2-3 тыс. км, а также нарушение технологии монтажа и неправильная регулировка зазоров.

Неисправности ступичных подшипников проявляются в виде гула, стука и люфта при движении автомобиля, щелчков при трогании и остановке. По мере износа беговых дорожек, тел качения и сепараторов возрастает сопротивление качению и это сопровождается усилением шума и нагревом подшипников.

Определить неисправность подшипников ступицы можно самостоятельно. Для этого необходимо:

1. Проверить лёгкость вращения. Резким рывком раскрутить вывешенное колесо и оценить уровень шума, издаваемый подшипником при вращении. Также оценивается время выбега колеса.

2. Определить наличие люфта в подшипнике ступицы. На вывешенном колесе, прикладывая руками нагрузку в вертикальной и горизонтальной плоскости, проверить наличие качания (люфта) в подшипнике. Прикладывая усилие по оси вращения колеса, можно оценить осевой зазор.

Избежать проблем с некачественными запчастями помогут ступичные подшипники SS20. Надёжность и долговечность подшипников SS20 достигается за счёт:

— точности геометрических размеров при конструировании и производстве изделия;

— применения стали высокого качества;

— достижения требуемого уровня шероховатости поверхности;

— использования высокотехнологичного оборудования.

Точность изготовления ступичных подшипников, показатели шероховатости поверхности и тел качения являются ключевыми аспектами, влияющими на уровень механических потерь в подшипнике и, в конечном итоге, определяют класс шумности.

При производстве, выборочно из партии проверяется ресурс подшипников ступицы до разрушения на стенде, моделирующем реальные нагрузки на подшипник. В рамках комплексной оценки качества проверяется выбег подшипников с оценкой уменьшения оборотов на двух этапах от 100% до 70%, и падение оборотов от начальных и до полной остановки. Одновременно производится проверка виброакустических параметров подшипника ступицы на выбеге.

Целый комплекс серьезных проверок на всех стадиях производственного процесса позволяет гарантировать покупателю высокое качество и надёжность ступичных подшипников SS20.

Подшипники имеют фирменную маркировку SS20 и дополнительную защиту от подделки, что обеспечит автовладельцам уверенность и безопасность на дороге, защитит от возможных финансовых и временных потерь при использовании подделок.

Подшипники передней ступицы поставляются в составе ремонтных комплектов. В рем. комплекте передней ступицы SS20 имеются все необходимые для замены шайбы, сальники, кольца, гайки, подшипники и специальная высокотемпературная комплексная литиевая смазка для подшипников.

Высокое качество смазки обеспечивает ресурс работы в составе узла ступичного подшипника до 300 000 км пробега. Количество смазки рассчитано для обеспечения надёжной смазки подшипников в течение всего ресурса. Диапазон рабочих температур смазки от –40°С до +180°С.

Обращаем ваше внимание на процесс регулировки зазора в подшипниках ступицы. От правильности и качества выполнения данной операции во многом зависит долговечность узла, поэтому в комплект входит инструкция, которая позволит отрегулировать зазор в узле ступичного подшипника, как при первичной установке, так и при дальнейшем плановом техническом обслуживании.

В комплекте: 2 подшипника ступицы, 2 сальника, 2 упорных кольца сальника, гайка и смазка (комплект на одну сторону).

Ступицы передние нерегулируемые Нива и Шевроле Нива с усиленной ступицей, двухрядным подшипником от грузовика «Ивеко» и дополнительными сальниками с АБС

  • Описание
  • Характеристики
  • Отзывы 8

В комплект входят:

  • 2 поворотных кулака на обе стороны с запрессованными подшипниками SKF (артикул VKBA3551) производства Франция,
  • 2 ступицы на 24 (22) шлица,
  • 2 кольца (пыльника).

Данный комплект требует сборки (в условиях СТО) с собственными тормозными дисками (желательно с небольшим пробегом до 20 000 км), т.к. весь узел в сборе рассчитан на пробег не менее 100 000 км, при стандартных («не экстремальных») условиях эксплуатации) или с новыми стандартными тормозными дисками отечественного или импортного производства.

  • предназначены для ВАЗ 2121, 21213, 21214, 2131, 2123
  • двухрядный роликовый подшипник закрытого типа SKF VKBA3551 (BTH1024C) (от легкого грузовика «Ивеко Дейли»)
  • увеличенный срок службы ступицы
  • не требует регулировки и смазки в период эксплуатации
  • допускает установку колес большего диаметра
  • простота ремонта в случае выхода из строя
  • ширина — 55 мм, внутренний диаметр — 40 мм, внешний диаметр — 73 мм

Производитель Гарантирует использование данного комплекта не менее 100 000 км пробега при условии правильного монтажа и эксплуатации.

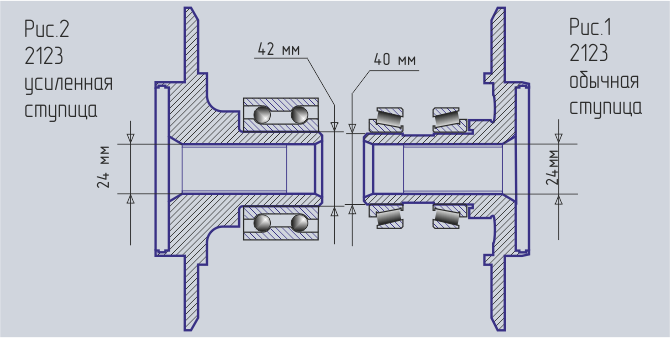

Новая (усиленная) ступица имеет утолщение в месте резкого изменения сечения, что обеспечивает ее повышенную прочность и жесткость!

Комплект предназначен для установки на внедорожники с АБС (дополнительное отверстие для установки датчика АБС), так и для внедорожников без АБС.

При заказе учитывать количество шлицов на передней ступице (22 или 24):

Марка автомобиляДата изменения конструкцииКоличество шлицов
ВАЗ 2123 Шевроле Нивас октября 2003 г.24
ВАЗ 2123 Шевроле Нивас сентября 2002г. по октябрь 2003 г.22
ВАЗ 21213, 21214до ноября 2003 г.22
ВАЗ 21213, 21214с ноября 2003 г. (Информационное письмо ВАЗа № 25-2004-И)24
ВАЗ 2131с сентября 2009 г.24
ВАЗ 2121с апреля 1977 г.22

Диаметр вала ШРУСа 24 шлица — это 26,47 мм, и 22 шлица — это 24,33 мм (Чертеж)

ОТНОСИТЕЛЬНО ШАРОВЫХ ОПОР! С 2013 года АвтоВАЗ прекратил выпуск поворотных кулаков модели 2121 и комплектует все автомобили семейства Нива и Шевроле-Нива кулаками модели 2123.

Поэтому для автомобилей Нива более ранних лет выпуска, где могут быть установлены кулаки еще старого образца, потребуется замена нижней шаровой опоры на опору от автомобиля Шевроле-Нива.

При установке на ВАЗ 21214, 2131 с 2004 по 2009 г.в. необходимо доукомплектовать двумя шаровыми опорами ВАЗ 2123.

Это необходимо для сохранения возможности регулировки углов установки передних колес.

Преимущество усиленных ступичных узлов с нерегулируемыми подшипниками предлагаемых компанией “ВолгаАвтоПром”

Одной из самых распространенных поломок при эксплуатации (особенно в жестких дорожных условиях) автомобиля «Шеви-Нива» и «Нива», является выход из строя стандартного ступичного узла, которая полностью зависит от скрытых конструктивных проблем.

Предлагаемый нами Усиленный ступичный узел применяется на автомобилях семейства «Лада 4х4» и «Шевроле-Нива». Данный узел имеет ряд преимуществ в сравнении со штатной заводской конструкцией:

  • Увеличенная расчетная нагрузка на узел за счет применения более мощного подшипника и усиленной ступицы, что позволяет более уверенно использовать автомобиль в тяжелых дорожных условиях, а также применять «грязевую» резину и колесные диски с большим вылетом.
  • Отсутствие необходимости в регулировках зазоров и регулярной замене смазки в подшипниках.
  • Увеличенный ресурс узла за счет применения более мощного подшипника.
  • Повышенная надежность узла в следствии применения собственной конструкции ступицы, которая позволяет на 100 % избежать поломки ступицы при превышении номинальных нагрузок.
  • Двойная защита от воздействия на подшипник воды, пыли и грязи (сам подшипник имеет закрытую конструкцию, и дополнительно с двух сторон защищен сальниками и пыльниками).
  • Снижение потерь на трение в подшипниках, следовательно, увеличение наката, улучшение динамики и снижение расхода топлива.
  • Реальное увеличение НАКАТА!
  • Улучшение управляемости, снижение шума трансмиссии, улучшение комфорта в движении.

«ВолгаАвтоПром» производит запасные части для автомобилей (элементы двигателя, трансмиссии, ходовой части, рулевого управления).

Продукция компании «ВолгаАвтоПром» сертифицирована и соответствует российским стандартам. На предприятии внедрена система менеджмента качества по международному стандарту ISO 9001:2008

Монтаж данного узла рекомендуется проводить на специализированных СТО квалифицированным персоналом!

При монтаже необходимо соблюдать нижеуказанные процедуры и правила:

  1. При сборке использовать только новые (!) колесные шпильки и центральную гайку
  2. Для дополнительной защиты в полость между подшипником и сальниками рекомендуется набить пластичную смазку. Шлицевое соединение смазать графитной смазкой во избежание дальнейшего «закисания»
  3. Затяжку центральной гайки осуществлять только динамометрическим ключом с усилием 20-22 кгс
  4. Перед монтажом тормозного суппорта необходимо провести его полную ревизию и очистку от загрязнений для обеспечения полного беспрепятственного хода колодок

. Данный узел требует дополнительной квалифицированной сборки с новым диском.

Ответственность за долгую работоспособность всего узла при этом несет мастер, который будет собирать данный узел с тормозным диском в одно целое. (возможно повреждение внутренней обоймы подшипника при запрессовке в него ступицы)

Поэтому, что бы получить заводскую гарантию на подшипник, лучше взять уже собранный на заводе узел с тормозным диском с заводской гарантией.

Конструкция ступицы Шевика

Для того чтобы понять назначение колесного подшипника, необходимо выяснить что такое ступица. Итак, это конструктивный элемент автомобиля, соединяющий вал с колесом. Два конических подшипника несут ответственность за работу ступицы, то есть вращение ее на валу. Главной особенностью ступицы является возможность регулировки зазора или так называемого люфта. Но со временем при эксплуатации автомобиля механизмы скольжения имеют способность к истиранию и этот зазор увеличивается. Впоследствии это отражается на колесах, они начинают колебаться на оси, что приводит к их перекосу и стиранию резины. Для устранения проблемы необходима замена подшипника переднего колеса.

Читать еще:  Замена сцепления лада ларгус

Конструкция подшипника

Подшипник передней ступицы состоит из двух роликовых сепараторов (внутреннего и внешнего), которые устанавливаются в паре.

Важную роль в конструкции данного изделия играют именно ролики. Они обуславливают «мягкое» трение колеса об ось. В процессе трения на ролики воздействует механическая сила и при этом выделяется большой объем тепловой энергии (ролики нагреваются до предельно высоких температур свыше 200 градусов). Не каждый металл способен выдерживать такие температуры, поэтому ролики для ступицы изготавливаются из специальной сверхпрочной легированной стали. Более подробную информацию о процессе изготовления можно найти в интернете. Если эксплуатация сепаратора с роликами происходит в сухом виде, то они нагреваются до предельных температур и вскоре разрушаются (рассыпаются). Для снижения эффекта трения и отвода выделяемой тепловой энергии используются специальные смазочные материалы.

Используйте для механизмов скольжения только специальные смазки, которые рассчитаны на нормальную работу при высоких температурах.

Самым распространенной смазкой является Литол-24, которая выдерживает температуры свыше 180 градусов. Нельзя смазывать изделие смазкой Солидол, так как она выдерживает температуры не выше 100 градусов.

Когда проводить замену?

Существует две причины, указывающие на то, что требуется замена механизма скольжения передней конструкции автомобиля Нива Шевроле:

  • стук и повышенный люфт переднего колеса проявляющийся в виде стирании резины;
  • гул или скрежет в передней части.

Для более подробной диагностики неисправностей необходимо разобрать механизм и проверить исправность всех деталей. Проведем замену сепараторов переднего колеса своими руками.

Замена подшипников

Замена осуществляется поэтапно:

  1. Снятие механизма передней ступицы;
  2. Извлечение механизма скольжения;
  3. Установка новых деталей.
  4. Сборка.

Поэтому проделаем все действия по порядку на одном переднем колесе внедорожника, на втором действия являются аналогичными.

  1. Устанавливается автомобиль Нива Шевроле ровную поверхность и с помощью домкрата поднимается передняя часть. Колесо извлекается, и приступаем к снятию ступицы.
  2. Отсоединяется суппорт с колодками. Процесс его снятия описывается в других разделах.
  3. На оси отвинчивается регулировочная гайка механизма.
  4. Извлекаются все элементы механизма переднего колеса. Отделяется ступица от тормозного диска путем выбивания. (Подробное описание извлечения механизмов будет указано в других статьях).
  5. Теперь переходим непосредственно к извлечению механизмов скольжения.
    Извлечение:
  6. Наружный подшипник снимается с тормозного диска с помощью съемника.
  7. С внутренней стороны вынимается сальник и кольцевая пластина.
  8. Переходим к снятию внутреннего подшипника. Для этого зажимаем конструкцию ступицы в тиски и с обратной стороны отверстия выбивается зубилом конструкция сепаратора.

Работать зубилом следует осторожно, чтобы не повредить канавку ступицы. Выбивать необходимо последовательными движениями по корпусу сепаратора.

Перед установкой необходимо очистить посадочное место и тщательно смазать.

Ступичные подшипники хоть и имеют длительный срок службы, но, как и многие детали, они не рассчитаны на сильные механические удары о вал механизма. А это происходит при попадании даже в маленькую ямку или ухаб. Деталь может повредиться не сразу, но на ней может возникнуть микротрещина, которая приведет в итоге к печальному исходу. Поэтому контролируйте движение авто и всегда следите за его механизмами.

Содержание статьи:

1. Необслуживаемые ступицы с Iveco для Шевроле Нива (ВАЗ 2123)

Подшипник Ивеко в сравнении с двумя штатными.

Прикладываем кулак к шрусу и немного туда сюда покачать

Если подшипник прилег к шрусу то на обойме останутся такие следы. Обойма шруса если чистая можно нанести немного старой смазки из старого подшипника.

Если следов не осталось то немного осаживаем пыльник шруса упором и молотком. Он может не давать прилегать шрусу к обойме и потом при зятяжке может подклинивать.

Если все получилось то при повторном прикладывании кулака на подшипники появится отпечаток.
Смазку на подшипники. Она будет дополнительным барьером против проникания воды.

Пыльники. Тут кому как удобно и как снялось. Если поворотный рычаг снимается с болтов то оставляю его на машине. Если болты закисают то кулак снимаю вместе с рычагом и потом при помощи феншуя разбираю. Если снимали кулак с рычагом то собирается вместе с ним.

Кольцо на ступицу. ОБЯЗАТЕЛЬНО. Забывать черевато разбором узла. Если ступица зашла от руки не страшно, а если пришлось чуть подпрессовать то при разборе подш может погибнуть.

Либо кольцо уже может быть установлено на кулаке с внешней стороны.

В этот раз пришлось слегка помочь прессом, но чаще он на данном этапе не пригождается.

Предварительная затяжка. Ступица должна крутиться, ничего не должно стопориться.

Закручиваем оставшиеся болты-гайки. Устанавливаем колесо, опускаем. Затягиваем как следует гайку.

2. Инструкция по регулировке затяжки подшипников ступицы для Шевроле Нивы (ВАЗ 2123)

Сегодня впервые решил проверить затяжку ступиц, обнаружил небольшой люфт на обоих колесах. Отрегулировал по инструкции с форума Нива 4×4. Все получилось.

Так как динамометрического ключа у меня нет и не было никогда, делал по этой инструкции…

1. Снимите хромированный колпачок ступицы.

2. Отверните ступичную гайку и очистите шлицы от остатков этой гайки.

3. Наверните новую гайку и затяните её сильно.

4. Рукой проверните колесо дважды по ходу движения и дважды против движения.

5. Покачайте колесо «на излом» и убедитесь, что нет люфта.

6. Понемногу отворачивайте гайку и каждый раз после этого проворачивайте колесо (см. на двумя пунктами выше) до такого момента, пока не появится небольшой люфт и слабый стук «тук-тук».

7. Теперь, аккуратно затяните гайку так, чтобы люфт и стук исчез, но не перетяните.

8. Проконтролируйте правильность выполнения работы. Рукой раскрутите колесо по ходу движения автомобиля. Если зазор отрегулирован правильно, то колесо, продолжая вращаться по инерции, останавливается медленно, плавно. (Здесь необходимо учесть два условия: во-первых, тормозные колодки должны быть разведены и не касаться тормозного диска; во-вторых, масло в РПМ должно быть тёплым).

9. Законтрите гайку в этом положении с помощью тупого зубила и молотка: нанесите два удара по гайке так, чтобы вдавить её юбку в паз на конце хвостовика наружного шарнира.

Затем, проверните колесо на 180 градусов и сделайте тоже самое с противоположной стороны гайки.

3. Замена ступичного подшипника полуоси РЗМ в Шевроле Ниве

Начну с того, что в один прекрасный день я, спускаясь с горки накатом, услышал странные звуки в районе заднего моста, которые со временем вылились в более громкое гудение в накате.
В гараже вывесил мост, покрутил оба задних колеса, и определил подлеца — задний левый подшипник шуршал, как перепуганный.

выдергиваем полуось, пришлось применить колесо перекрученное на три шпильки, т.к она не хотела вылазить

вот она она, родимая

зажимаем полуось в тисках, пилим старый подш болгаркой на две половины (верхнюю обойму)

аккуратно надпиливаем сепаратор и удаляем его

делаем глубокий надпил на запорном кольце, не до конца. оставляем примерно 1мм недопила (делать очень аккуратно. рядом каёмка по которой елозит сальник, и если диск болгарки слетит. алля улю… побежите в магазин за новой полуосью. как вариант можно на это место временно закрутить хомут подходящего размера)

вставляем зубило в надпил запорного кольца. пару ударов молотком и оно даёт трещину.

и остатки внутренней обоймы старого подшипника

вот такая нехитрая коллекция железок у нас получилась

новый боекомплект (слева на право) сальник, запорное кольцо, подшипник.

вскрытие нового подшипника показало полное отсутствие смазки в оном. Забиваем ЛИТОЛОМ. закрываем пластиковую крышку подша.

берём новое запорное кольцо, греем паяльной лампой. (работы производить на улице)

пока новое запорное кольцо греется, берём новый подш и старое запорное и таким нехитрым способом запрессовываемым новый подш на полуось. (после старое запорное легко сбивается)

подшипник на месте, следующим этапом будет установка запорного кольца, разогретого до красна, нужно для того чтобы оно легко зашло на вал, после остывания оно даст усадку и застопорит подш

вот оно на месте (кстати новое кольцо неплохо заходит если с верху накинуть старое и обстучать как следует, что и было сделано)

Ну, и для пущей уверенности, что полуось не вылетит где нить на ходу, делаем две прихватки сваркой. Варить аккуратно, не забываем про посадочное кромки сальника.

Собираем всё в обратной последовательности и радуемся тишине в салоне.

https://www.drive2.ru/l/2147746/, https://www.drive2.ru/l/6156773/, https://www.drive2.ru/l/1103477/

Замена главных пар (ГП) в редукторах задних мостов Шевроле Нивы (ВАЗ 2123)

Речь пойдёт о замене главных пар (ГП) в редукторах мостов. На вопрос зачем? Отвечу: 1. разгрузить нагрузку на

Подведем итоги

С учетом приведенной выше информации становится понятно, что заменить ступичный подшипник Нива Шевроле своими руками можно в условиях обычного гаража. Однако перед началом выполнения работ необходимо иметь все необходимые инструменты, а также придерживаться рассмотренных выше инструкций по демонтажу и установке нового подшипника. После замены также необходимо проверить новые подшипники на предмет посторонних звуков.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
