Не работает стартер на ВАЗ 2109, что делать

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

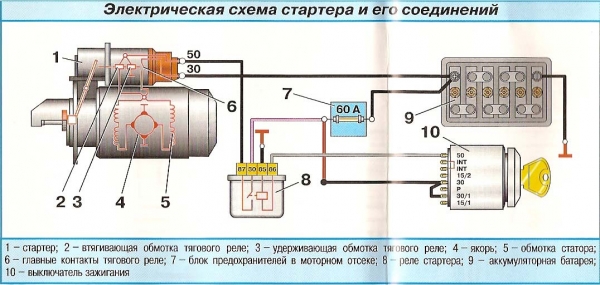

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Неисправности втулок стартера

Причина медленного вращения или даже заедания стартера может заключаться в его якоре. Дело в том, что при осуществлении поворота якоря, его полюса задевают полюсную конструкцию стартера, что создает определенное трение между этими двумя частями. Возникновение трения способствует снижению частоты вращения или заедания узла. Задевание этих элементов может быть вызвано как неправильной конструкцией (в этом только вина производителя), так и перекосом вала стартера. Такой перекос может быть вызван простейшим износом специальных подшипников, которые обычно называют втулками. Эти втулки отвечают за надежную осевую фиксацию вала якоря и обеспечивают его беспрепятственное вращение. Очень важно, чтобы втулки обеспечивали правильную центровку вала, в противном случае стартер будет работать неправильно, а может и заклинить.

Перед демонтажем стартера необходимо снять провод с минусовой клеммы аккумулятора — обезопасит от замыкания в стартере.

Пошаговая инструкция снятия стартера

  1. Открутить ключом на 13 мм гайку крепления клеммы от контактного вывода. Она находится на втягивающем реле стартера.
  2. Снять колодку проводов.
  3. Достать красный провод (плюсовой).
  4. Открутить болты крепления и снять защиту картера.
  5. Открутить две гайки крепления стартера. Они находятся в нижней части моторного отсека.
  6. Открутить верхнюю гайку крепления стартера.
  7. Снять стартер со шпилек.

Установка стартера проходит в обратной последовательности.

Теперь попробуем все это собрать и установить на место.

Ремонт стартера на ВАЗ 2108-ВАЗ 21099

Примечание!
На автомобилях семейства Самара использовалось разные стартера в зависимости от времени и от года их существования. Первый носит маркировку «426.3708» (мы и разбираем в данной статье), второй «5712.3708», ну а третий «29.3708». Первый и третий стартер похожи между собой и разбираются они практически аналогично, у них только коллектора и рычаги привода отличаются. Второй стартер отличается: более компактный, состоит почти из тех же деталей, но ремонт по аналогии с 1-м и 2-м может не удастся, не понимая принципа работы данного механизма.

Разборка

1) В начале операции снимите непосредственно с автомобиля, а без проблем справится с задачей вам поможет подготовленная нами инструкция из статьи: «Замена стартера на ВАЗ» – процесс подробно описан.

Примечание!
Стартеры снимаются идентично независимо от маркировки!

Читать еще:  Замена крыла ваз 2107

2) Возьмите гаечный ключ либо накидную головку с воротком и выкрутите гайку клеммы вывода обмотки статора (она находиться ближе к корпусу и указана красной стрелкой на первом фото ниже, а синей стрелкой показано бывшее местонахождение). После скиньте клемму вывода обмотки статора, затем с обратной стороны, повернув стартер, открутите два винта, крепящие втягивающее реле и потяните. Аккуратно извлеките из отверстия (фото 3) и отцепите конечную часть (называется якорем и красной стрелкой указана) от рычага, в который якорь входит. Якорь так же может у вас и не вынуться, потому что если он не выйдет из зацепления с рычагом, а вы за реле будете тянуть, реле само отсоединиться, а якорь останется внутри. В подобной ситуации возьмите за него рукой и выньте, выведя из зацепления. Если якорь всё же вышел вместе с реле, то потяните за него рукой и отсоедините. Снимите пружину и уплотнительное кольцо (фото 4). В случае наличия деформаций и рваных частей, данное кольцо заменяется новым.

3) Найдите отрезок какой-нибудь трубы подходящего диаметра, чтобы сбить ограничительное кольцо со стопорного. Приставляйте трубу к ограничительному кольцу (фото 1) и ударами молотка сбейте (стрелкой на фото 2 указано сбитое, а под ним находится стопорное кольцо, обозначенное красной стрелкой). Снимайте стопорное и ограничительное кольца, пронеся вдоль вала (фото 3). Следом снимите защитную крышку вала, отвернув отвёрткой два винта крепления (фото 4).

4) Снимите стопорное кольцо, подцепив с помощью отвёртки либо с помощью острых щипцов, как показано на фото 1. Теперь вы обнаружите шайбы, необходимые регулировочные, поэтому их сразу отложите и не потеряйте. Отворачивайте две гайки крепления крышки (крышка синей стрелкой на фото 2, а гайки красными) и снимите её. Затем, взяв в руки отвёртку, отожмите ей пружины обеих изолированных щеток (одна из пружин указана стрелкой и наглядное её отжимание показано на фото 3) и выньте изолированные щётки из щёткодержателя. Снимите щёткодержатель со стартера (фото 4).

Примечание!
Существует 2 изолированные щётки, припаянные к выводам обмоток статора (указаны буквой «А»), поэтому от них необходимо отжимать и отсоединять две пружины. В противном случае вы просто оторвёте щётки. На щёткодержатели также присутствуют неизолированные щётки, обозначенные буквой «Б».

5) Далее возьмитесь за корпус статора рукой (фото 1 красным указателем) и выньте. Рукой снимите упор рычага (фото 2) пластмассового типа (будьте бережны – довольно хрупкий). Вдоль крышки снимите якорь, вынув рукой как на фото 3. Снимите промежуточную опору с вала (фото 4), потянув за неё.

6) Вместе с якорем снялся привод стартера – отложите в сторонку и возьмите привод отдельно. Удалите щипцами верхнее стопорное кольцо (фото 1), затем тарельчатую шайбу (фото 2), упорную шайбу (см. фото 3) и муфту совместно с рычагом (фото 4) снимите с привода. Осталось снять упорное кольцо.

Читать еще:  Замена акпп на бмв е60

7) Переходим к разборке втягивающего реле. Если вы уверены, что оно у вас исправно, то разбирать не стоит. Однако в большинстве случаев неполадка кроется именно в нем (щёлкает стартер). ,Отверните в начале два винта (фото 1 красными стрелками) и две гайки (синей стрелкой). Берите паяльник и отсоедините им оба вывода обмоток от выводов реле (иначе не снимите крышку). Снимаем крышку (фото 3) и извлекаем контактную пластину (фото 4).

Примечание!
Болты на фото 3 называются пятаками, чтобы их вынуть достаточно открутить как на нижней фотографии. На болтах и на пластине не должно присутствовать никаких окислений, признаков ржавчины и сильно въевшейся грязи – одним словом они должны находиться в чистоте. Если после зачистки пластины и болтов результата никакого не произошло, значит реле скорее всего нуждается в замене.

8) Разбираем пластину: воспользовавшись отвёрткой подденьте пружину и снимите её (фото 1), щипцами снимите маленькое стопорное кольцо (фото 2) и за ним все остальное вплоть до изолирующей шайбы (фото 3). Убираем пластину (фото 4) и все детали до тех пор, пока один шток не останется. Главное – запомните последовательность своих действий и порядок деталей. Рекомендуем снять процесс на видео, тогда вы не запутаетесь во время обратной установки.

Сборка

1. Соберите реле, одев крышку и припаяв выводы обмоток к контактам (фото 1). После пайки смажьте моторным маслом детали в местах, обозначенных стрелками на фото которые. Смажьте втулки с фотографии номер 3.

2. Когда доберётесь до установки крышки и поставите её, закрепив гайками, переходите к установке регулировочных шайб. Осевой зазор у вала якоря стартера подбирается данными шайбами (он не должен составлять более 0.5 мм, проследите за этим и по мере необходимости уменьшите либо наоборот увеличьте количество регулировочных). Продолжайте сборку, а, дойдя до установки пластмассовой опоры (синей стрелкой на фото 3) на рычаг (красным), устанавливайте выступом к краю. Обязательно проверьте, чтобы обе шпильки проходили через изолирующие трубки (фото 4).

Примечание!
После установки якоря проследите за наконечником – должен направляться вниз и войти в за цепление с рычагом.

Дефектовка деталей стартера

Примечание!
Дефектовка – народное название проверки деталей на наличие дефектов.

1. Очистите от налипшей грязи снятые детали и проверьте статор на работоспособность контролькой (контрольная лампочка) на 220 вольт либо мегомметром. Подсоединяем контакты лампы: один на вывод обмотки статора (фото ниже), а второй на корпус. Лампочка горит? – повреждена изоляция у проводки. Данную процедуру проделайте со всеми выводами. Если вы используете мегомметр, то сопротивление не меньше 10 кОм. Поврежденная обмотка подлежит замене.

2. Переходим к проверке якоря: осмотрите якорь, сперва обратите внимание на коллектор (фото 1). При наличии загрязнений, рисок, различного рода царапин – зачищаем мелкозернистой шкуркой. А если же вы увидите, что между пластинами коллектора выступает слюда или он сильно шероховатый и шкурка не справляется, тогда проточите коллектор на токарном станке. Далее переходите к валу якоря (фото 2), на нём скорее всего вы обнаружите желтый налёт от подшипника. Зашкурьте и заодно проверьте шлицы и цапфы (стрелками указаны), на которых не должно присутствовать задиров, забоин и пр. В противном случае якорь подлежит замене. Проверьте пайку выводов обмотки якоря к пластинам коллектора (фото 3), всё должно держаться хорошо и не отслаиваться. Диаметр обмотки по торцам не должен превышать диаметр пакета железа якоря. По принципу, описанному выше, проверьте якорь контролькой: 1 контакт подсоединяется на пластину коллектора, а другой на сердечник. Лампа горит? – пластины либо бьют на массу, либо обмотка замыкает, якорь меняем. Схему подсоединения проводов смотрите на фото 4.

Читать еще:  Форд фокус замена грм

3. Повращайте рукой в обе стороны шестерню привода – должна вращаться свободно и без заедания только в одну (по часовой стрелке) сторону. Если вращается в обе стороны – меняйте привод. Проверив привод, оденьте на место (фото 2) и вдоль вала поперемещайте – без заеданий и задержек. Шлифуйте любые неровности.

4. Осмотрите втулку в картере сцепления – достаётся с помощью метчика подходящего диаметра. Нарезаем резьбу и вынимаем её. На фото 1 местонахождение втулки. ). Её необходимо вынимать лишь при наличии любого рода дефектов. Переходим к проверке щёткодержателя: щётки, изнашиваясь, теряют высоту и если она меньше 12 мм то данную щётку необходимо заменить (фото 2). Обязательно обратите внимание на перемещение щеток и держатели (фото 3) – они должны прочно крепить щётки. Контрольной лампой проверьте, чтобы щётки у вас не замыкали на массу. На фото 4 схема подключения контрольки.

5. И в завершение проверим втягивающее реле и как пружинки прижимают щётки. Щёткодержатель установите на место (фото 1) и пружинками зафиксируйте щётки. Воспользуйтесь динамометром либо на ощупь определите силу, с которой отрываются пружинки от щёток (необходимо в районе 0.9-1.1 кг). К реле подсоедините омметр и замерьте сопротивление: один контакт на массу, а второй сперва на удерживающую обмотку (смотрите фото 2 и линию жёлтого цвета, прибор должен выдать 0.725-0.795 Ом), а затем на втягивающую обмотку (фото 2 и линию красного цвета, прибор же должен показать значение в районе 0.52–0.59 Ом). Проверку проводим в тепле ( +15 по +25 °С), иначе показания могут различаться.

Примечание!
На пятаках не должно быть нагара, задиров и пр. – любые дефекты зачищаем шкуркой. Если не зачищается, то разверните болты на 180° можете другой стороной относительно пластины.

Качественные советы и подробная информация о разборке стартера на примере ремонта бендикса в видеоролике ниже, приятного просмотра:

Примечание!
Прикрепляем ссылку на видео по зачистке пятаков от окисления:
