Меняем задние колодки на Рено Логан своими руками: видео и фото

Меняем задние колодки на Рено Логан своими руками: видео и фото

Провести полноценную замену задних тормозных колодок на Рено Логан, под силу любому хозяину этого автомобиля. За состоянием тормозов надо следить постоянно, поэтому о ходе подобных работ, должен знать каждый автомобилист. И на очередном техническом осмотре, состоянию тормозной системы стоит уделить особое внимание, потому что от этого напрямую зависит безопасность дорожного движения.

А наша статья подробно расскажет вам, как и когда необходимо менять задние тормозные колодки на Рено Логан, а также, что будет необходимо для их самостоятельной замены.

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!
  • 1 Необходимый инструмент для замены
    • 1.1 Подробная инструкция
      • 1.1.1 Осмотр тормозной системы колеса
    • 1.2 Настройка ручника и проверка работы системы
    • 1.3 Особенность в эксплуатации
    • 1.4 СОВЕТ!
  • 2 Проверка состояния тормозных колодок
    • 2.1 Важно!
    • 2.2 Какие тормозные колодки советуют Логановоды
    • 2.3 Не ошибитесь с выбором
  • 3 Еще одно видео замене тормозных колодок

Признаки неисправности

Признаки свойственны всем автомобилям, не только Renault Logan. Кроме критической толщины накладок, о необходимости замены барабанных колодок говорят такие сигналы:

  • появление скрипа и скрежета при резком торможении;

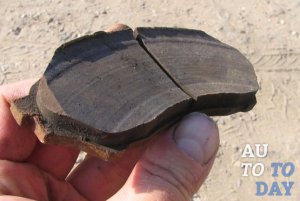

  • наличие основательных борозд, сколов и трещин на поверхности тормозного барабана;
  • отслоение фрикционной накладки от основы;
  • стояночный тормоз не удерживает автомобиль на уклоне в 20-25 градусов.

Замена тормозных колодок Рено Логан (передние колеса)

Замена передней колодки производится в следующих случаях:

  • Общая толщина (включая основание) должна составлять 6 мм.
  • Выполнена замена диска.
  • На колодке тормозной системы Рено появились следы замасливания.
  • После осмотра обнаружены трещины, борозды и другие дефекты.

Процесс замены передних колодок Рено выглядит так:

  • Проверяйте уровень жидкости в бачке. Если он находится около отметки максимума, то перед монтажом колодок с помощью груши или шприца выкачивайте из бачка немного жидкости.
  • Демонтируйте переднее колесо. Перед монтажом новой тормозной колодки перемещайте поршень внутрь цилиндра. Для решения этой задачи вставляйте в отверстие суппорта отвертку с широким жалом, упирайте ее между суппортом и основанием, после чего смещайте скобу. Таким способом вы углубляете поршень вглубь цилиндра.

  • Берите ключ на «тринадцать» и с его помощью скручивайте крепежный болт скобы, удерживающей ее на направляющем пальце. Последний фиксируйте от прокручивания с помощью ключа на «семнадцать».
  • Поднимайте скобу. Теперь передняя тормозная колодка с легкостью снимается с направляющей.

  • Демонтируйте пару пружинных скоб с колодок, после чего с помощью щетки очищайте поверхности от появления ржавчины и грязи. Передняя колодка ставится после того, как проверены чехлы направляющих. Если чехол потерял эластичность или поврежден, поменяйте его. Для решения задачи демонтируйте палец из отверстия колодки, после чего меняйте резиновый кожух.
  • Перед монтажом пальца вкладывайте небольшой объем смазывающего состава в проемы направляющих тормозной колодки. Далее ставьте новые изделия в направляющие и отпускайте скобу. В ситуации, когда часть поршня не дает поставить суппорт, поднимайте скобу, и с помощью раздвижных плоскогубцев утапливайте поршень. По такому же принципу производите замену тормозной колодки на другом колесе оси.
  • Выжимайте несколько раз тормоз, чтобы передняя колодка заняла необходимую позицию.

Колодки рекомендуется менять только в комплексе, сразу на двух колесах спереди. Аналогичное требование касается и задней оси. Если выполнить замену только на одной из сторон, то это может привести к уводу машины в одну из сторон.

При появлении сложностей с выполнением работы посмотрите видео, где приведена подробная инструкция по ремонту.

Когда менять передние тормозные колодки

Регламентированная толщина тормозной колодки на ТО должна быть не меньше 0.6 см. Расстояние, которое вы проедете на автомобиле до достижения данной толщины составит 15 – 20 000 км. Если ваши тормозные колодки меньше или равны этой толщине, то их рекомендуется заменить как можно скорее. Также замена тормозных колодок производится при замене тормозного диска и сразу всех четырёх штук.

Проведите проверку уровня тормозной жидкости. Если её уровень находится на максимальной отметке, то перед проведением замены слейте немного жидкости при помощи шприца или резиновой груши (Не выливайте! После замены колодок вы сможете долить жидкость обратно в бачок). Это необходимо для того, чтобы тормозная жидкость не вытекла из бачка, когда вы будете нажимать на тормозной поршень.

Замена передних тормозных колодок на Логане

Замена передних тормозных колодок на Рено Логан проще, чем обслуживание задних тормозов. Процесс занимает от 20 до 30 минут.

  1. Снять колесо, повернуть всю ступицу в удобное положение. При необходимости – очистить суппорт.
  2. «Утопить» поршень рабочего цилиндра, вставив между ним и основанием колодки отвертку.
  3. Освободить нижнюю направляющую, вытащить болт, поднять верхнюю часть суппорта, зафиксировать ее.
  4. Извлечь старые элементы и направляющие пластинки. Очистить их посадочные места металлической щеткой.
  5. Поставить обратно очищенные пластины, вставить новые колодки, сильнее «утопить» поршень в цилиндре, опустить на место суппорт, сжав пружины. Зафиксировать нижний болт направляющей.
  6. Вернуть на место колесо. Опустить автомобиль. Затянуть колесные гайки.
Читать еще:  Рено Логан 82 или 102 что лучше

Расходники всегда меняются парами, полностью на одной оси (передней или задней). Иначе одно колесо будет тормозить эффективнее, машина начнёт тянуть в сторону.

Видео о том, как проходит замена тормозных колодок Рено Логан 2.

Разберем пошаговый алгоритм замены задних тормозных колодок на Рено Логан:

1 шаг: предварительно ослабив трос ручника, снимаем тормозной барабан. Для этого сначала выбиваем защитный колпак ступица. Упираемся плоской отверткой в бок колпака и постукивая молотком, делаем это с разных сторон.

2 шаг: откручиваем ступичную гайку, как правило, она размером на 30.

3 шаг: снимаем тормозной барабан. Гораздо удобнее делать это съемником, но он не всегда есть под рукой и тогда приходится пользоваться другими методами. Например, постукивая по боковой стороне барабана с разных сторон, постепенно стаскиваем его с места. Данный способ не является эффективным и правильным методом, поскольку при ударах можно повредить или разобрать ступичный подшипник. Если это случилось, то придется заменить еще и его.

4 шаг: сняв барабан с двух сторон по бокам увидим две пружинки, которые крепят колодки. Для того, чтобы их снять необходимо провернуть наконечник пружина так, чтобы через него прошел конец шплинта. (как правило надо провернуть на 90 градусов.

5 шаг: можно снимать колодки, но перед этим необходимо снять тросик ручника в нижней части колодок.

Запомните расположение пружинок и других деталей, затем разберите их.

Меняем передние тормозные колодки на Рено Логан своими руками (фото и видео)

Далее на фото полное устройство заднего тормозного механизма. Идеальный вариант использовать подъемник, но мы рассматриваем вариант замены своими силами.

Как и в случае с заменой передних колодок, замену необходимо проводить в комплексе, то есть колодки и левого и правого колеса. Ведь с силу неравномерного износа при торможении возможен увод машины в сторону. Для этого берем головку на 30 и мощный вороток, поскольку придется приложить довольно большое усилие.

Как заменить колодки на Рено Логан

После ослабления гайки ступицы можно двигаться. Снимаем заднее колесо и надежно фиксируем машину на надежной опорной стойке.

Перед снятием барабана тормозного механизма обязательно опускаем рычаг стояночного троса до упора. Если рычаг ручника поднят скорее всего снять барабан не получится. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки и снимаем пружину.

Замена передних и задних тормозных колодок Renault Logan

  • Замена передних и задних тормозных колодок Renault Logan
  • Когда необходима замена тормозных колодок
  • Как выбрать тормозные колодки для Рено Логан
  • Что необходимо для замены, подбираем инструмент и материалы
  • Замена передних тормозных колодок Логана
  • Как заменить задние тормозные колодки на Рено Логан

Замена тормозных колодок – относительно несложный процесс, и при наличии соответствующего инструментария ее может выполнить практически любой автовладелец. Это касается и замены тормозных колодок на Renault Logan, о чем мы с вами сейчас и поговорим.

  • Когда необходима замена тормозных колодок
  • Как выбрать тормозные колодки для Рено Логан
  • Что необходимо для замены, подбираем инструмент и материалы
  • Замена передних тормозных колодок Логана
  • Как заменить задние тормозные колодки на Рено Логан

Когда необходима замена тормозных колодок

Тормозная система на автомобиле Рено Логан ничем не отличается от аналогичных узлов других переднеприводных машин: на передних колесах устанавливаются диски, а на задние колеса монтируются обычные барабаны.

Согласно регламенту технического обслуживания автомобилей марки Рено Логан, срок службы тормозных механизмов передних и задних колес никак не лимитируется, а это значит, что менять их стоит только в случае граничного износа их накладок, когда толщина колодки становится минимальной (включая основание, должна быть не меньше 6 мм).

Уровень тормозной жидкости в бачке гидропривода, который находится на отметке «МАХ», свидетельствует о том, что перед монтажом новых деталей нужно откачать из бачка немного жидкости (для выполнения задачи можно воспользоваться шприцем или резиновой грушей).

Выполнение этого действия необходимо, если вы не хотите, чтобы при установке новых колодок вхождение поршня в колесный цилиндр тормозного механизма вызывало вытекание жидкости из-под крышки бачка.

Как выбрать тормозные колодки для Рено Логан

Замена тормозных колодок на Рено Логан своими руками потребует от вас целого ряда подготовительных мероприятий, но прежде всего нужно грамотно подойти к вопросу выбора сменных деталей.

Читать еще:  Как снять панель приборов Рено Логан

Существует два основных подхода к решению подобной проблемы. Самым простым, но более дорогим вариантом является обращение в сервисный центр Renault. В этом случае тормозные колодки на вашем транспортном средстве будут оперативно заменены на новые, оригинальные детали, которые точно соответствуют стандартам качества и явно отработают заложенный ресурс.

Однако, в том случае, когда ценовой вопрос для вас более чем существенен, или в вашем городе нет официального сервиса, тогда приобретение сменных колодок полностью ложится на ваши плечи. Лучше всего, если вы обратитесь в автомагазин, который может предложить вам запчасти по оригинальным каталогам (по VIN-коду автомобиля).

В зависимости от комплектации и года выпуска конкретного автомобиля, правильно подобрать нужные тормозные колодки может оказаться достаточно сложно, поэтому, отправляясь в магазин, не забудьте снять с машины старые детали.

Не стоит забывать, что исходя из комплектации, тормоза на Рено Логан имеют определенные отличия, которые выражаются в разных тормозных дисках и колодках.

К примеру, на моделях машин, оснащенных двигателем объемом 1,4 литра, установлены тормозные диски меньшего размера, чем на версии с объемом силового агрегата 1,6 литра. Соответственно, артикул тормозных колодок на Рено Логан первого поколения с объемом двигателя 1,4 – 7701208265, а артикул аналогичных деталей на представителях второго поколения с объемом мотора 1,6 – 7711130071.

Что касается выбора производителя нужных вам колодок, то тут стоит ориентироваться на собственный бюджет, так как в автомобильной сфере все еще сохраняется тенденция «чем дороже – тем лучше». Понятно, что в такой ситуации самыми дорогими деталями часто оказываются оригинальные запчасти, к которым можно отнести и колодки фирмы ATE, так как автомобили Рено Логан оснащены тормозной системой именно этого производителя.

Конечно, современный рынок может предложить и тормозные колодки подешевле, причем их качество будет несущественно уступать предыдущему варианту. В эту группу относятся детали от Ferodo, Brembo, TRW.

В следующем ценовом сегменте представлены тормозные колодки от фирм LPR, Remsa, Roadhouse и Bosch, а к самым дешевым вариантам с более-менее нормальным качеством стоит отнести детали немецкого производителя Meyle или польской фирмы ABE.

Самыми низкокачественными, по мнению многих автомобилистов, считаются китайские тормозные колодки, которые в основном представлены на рынке фирмами Vite и NCH.

Как бы там ни было, но качество выбранных тормозных колодок будет влиять на их пробег до следующей замены и на сам тормозной диск.

Низкокачественные детали могут поцарапать или оставить глубокие борозды на рабочей поверхности диска, что вызовет необходимость замены. Именно поэтому не стоит слишком экономить на приобретении запчастей, а лучшим решением будут представители среднего ценового сегмента.

Что необходимо для замены, подбираем инструмент и материалы

Решив поменять тормозные колодки на Рено Логан и определившись с тем, какие лучше детали поставить взамен, вам остается только правильно подобрать подходящий инструментарий. Так что же вам понадобиться в этом деле? Прежде всего, подготовьте набор головок, набор гаечных ключей, жгут или проволоку, жидкость WD-40, раздвижные пассатижи, плоскую отвертку, средство-распылитель для очистки колодок, емкость для слива тормозной жидкости и домкрат. Также не забудьте и о защите рук, в качестве которой используются перчатки.

Замена передних тормозных колодок Логана

Давайте теперь разбираться, как поменять передние тормозные колодки на Рено Логан. Для начала закрепите автомобиль на подъемнике или поднимите домкратом, обеспечив себе нужное пространство под автомобилем.

Снимите переднее колесо и, насколько это возможно, сместите поршень колесного цилиндра внутрь. Для этого вставьте отвертку через отверстие в суппорте между ним и наружной колодкой и сдвиньте скобу, тем самым утапливая поршень поглубже в цилиндр.

Затем, открутите болт крепления нижнего направляющего пальца, удерживая сам палец ключом на «17».

Теперь, подняв скобу тормозного суппорта вверх, вы сможете снять сами тормозные колодки.

Также не забудьте демонтировать и две скобы колодок.

После этого необходимо очистить посадочные места деталей от скопившейся грязи и ржавчины, а также проверить состояние элементов тормозных механизмов.

Естественно, все поврежденные детали подлежат замене, причем необходимо проверить поверхность каждой колодки на наличие следов загрязнения. Кроме того, обратите внимание на присутствие следов износа фрикционных накладок, они не должны быть изношены до предельно допустимого значения.

Если хотя бы одна деталь сильно изношена, загрязнена или покрыта смазкой, замене подлежат обе колодки суппорта.

В том случае, когда тормозные колодки находятся еще в очень даже хорошем состоянии, попробуйте тщательно очистить их с помощью металлической щетки. Острые металлические зубья помогут снять всю дорожную грязь и коррозию.

Кроме того, используя любой острый инструмент, следует отчистить и все застрявшие в накладках посторонние частицы, затем проверить состояние тормозного диска. После удаления следов коррозийных процессов, нужно проверить тормозные колодки на наличие любых повреждений, и в случае необходимости заменить пару.

Читать еще:  Какие лучше стойки на Рено Логан

Прежде чем установить новые детали, внимательно осмотрите защитные чехлы направляющих пальцев: треснутый, рваный или затвердевший чехол также нуждается в замене, для чего нужно:

  • вытащить из направляющей колодки направляющий палец (для замены чехла верхнего направляющего пальца нужно открутить крепежный болт скобы, при помощи которого она соединяется с пальцем, и снять ее);
  • перед обратной установкой пальца, нужно смазать пластичной смазкой отверстие и нанести немного смазочного состава на сам палец.

Теперь переходим к монтажу самих тормозных колодок. Начиная с внутренней детали, следует установить сменные элементы на их посадочные места и закрыть скобу суппорта. В том случае, когда часть поршня выступает наружу и мешает поместить суппорт на его место, просто поднимите скобу и утопите поршень при помощи больших пассатижей.

Точно также меняются колодки и с другой стороны, после чего для установки требуемого зазора между сменными деталями и дисками необходимо несколько раз нажать на педаль тормоза. Также не забудьте проверить уровень тормозной жидкости и при необходимости довести его до нормы. Перед тем как вернуть транспортное средство в эксплуатацию, обязательно проверьте исправность тормозной системы.

Как заменить задние тормозные колодки на Рено Логан

Как вы уже, наверное, поняли, конструкция Рено Логан не отличается особой сложностью, и выполнить замену передних тормозных колодок вполне возможно и в «домашних условиях».

Но можно ли то же самое сказать об аналогичных деталях на задней части машины? На самом деле, и в этом нет ничего сложного. Как и в предыдущем варианте, вам понадобится домкрат, с помощью которого необходимо поднять заднюю часть транспортного средства.

Из соображений безопасности, под передние колеса следует подложить опору, в роли которой могут использоваться разные подручные предметы (кирпичи, доски или камни средних размеров).

Выполнять замену стоит при достижении накладками или барабаном тормозной системы задних колес максимального износа, а также при обнаружении сколов и подтеков масла на накладках.

Порядок замены задних тормозных колодок следующий:

  1. Поставьте транспортное средство на первую передачу и опустите ручник.
  2. Затем заблокируйте передние колеса противооткатными устройствами и с помощью домкрата, размещенного со стороны одного из задних колес, поднимите машину.
  3. Снимите колесо и смажьте защитный колпачок подготовленным составом WD-40 , после чего демонтируйте и его.
  4. Если ваш автомобиль оборудован антиблокировочной тормозной системой, тогда необходимо изъять и датчик ABS.
  5. Проверьте уровень тормозной жидкости и слейте ее до средней отметки.
  6. Возьмите головку на «30» и открутите ею гайку на барабане (при замене правой детали гайку следует откручивать по часовой стрелке, а если вы работаете с левой тормозной колодкой, тогда крутить следует против часовой стрелки).
  7. Теперь можно снять тормозной барабан, для чего лучше использовать специальный съемник.
  8. На сам барабан и тормозные колодки распылите специальный очиститель и протрите поверхность чистой тряпкой.
  9. Снимите пружину регулятора зазора и стяжную пружину.
  10. Переднюю колодку переместите еще немного вперед и проверните планку на пол-оборота вдоль оси.
  11. Также необходимо демонтировать регулятор зазора и планку, после чего прижать чашку и провернуть ее.
  12. Достаньте пружину, крепежную чашку и опорную стойку.
  13. Уберите заднюю колодку от щитка и извлеките разжимной рычаг с троса привода ручника.
  14. Снимите саму тормозную колодку.
  15. Теперь с помощью резинового жгута или проволоки следует стянуть поршни тормозного цилиндра и нанести смазку на рифленые выступы в местах соприкосновения колодки и щитка. Специалисты рекомендуют к использованию силиконовую смазку, так как, при нагревании, она способна сохранять свои свойства до 250 градусов.
  16. Остается только убрать фиксирующие стяжки и установить сменные тормозные колодки.
  17. Сбор конструкции выполняется в обратной последовательности, а после установки барабана на прежнее место необходимо выполнить регулировку зазора (просто нажмите на педаль тормоза до упора 15 раз).

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Замена передних колодок:

  • Авто устанавливается на ровную поверхность, блокируются задние колёса;
  • Переднее колесо снимается, отвёрткой демонтируется пружинная скоба;
  • Вжать поршень суппорта и снять колпачки с пыльников;
  • Снять суппорт;
  • Установить колодки и при монтаже суппорта сначала его вжать, перед этим проверив уровень тормозной жидкости (чтобы он был не на максимуме);
  • Закрутить направляющие.

Чтобы не потребовалась переделка работ, стоит снимать процесс разборки на фото или видео, и таким образом правильно собрать всё обратно.
