Клапана на автомобиле Chevrolet Cruze

Клапана на автомобиле Chevrolet Cruze

У двигателя Шевроле Круз цилиндры состоят с двух впускных и двух выпускных клапанов. Впускные клапана производят подачу воздуха в цилиндр, а выпускные выводят отработанные газы наружу. Блок клапанов берет на себя функцию блокировки трансформатора и управления сцеплением. Благодаря этому, распределяется взрывном момент. Клапаны нужно правильно отрегулировать, чтобы производилась передача взрывного момента. Клапана очень часто приходят в неисправность, потому что контактируют с раскаленными газами. Возникает проблема герметичности. Из-за этого в коллектор попадает воздух.

Это сказывается на работе двигателя. Клапана также со временем загрязняются. Их нужно чистить специальной жидкостью для чистки карбюраторов. Но после пробега машины больше семидесяти пяти тысяч километров клапана нужно заменить.

Chevrolet CRUZE 2010 Регулировка зазора клапана 1.6L LDE, LXV и 1.8L 2H0

Chevrolet CRUZE 2010 Регулировка зазора клапана 1.6L LDE, LXV и 1.8L 2H0

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа

1. Снять регулятор распределительного вала. См. Снятие регулятора исполнительного устройства регулировки положения распределительного вала .
2. Снять заднюю крышку приводного ремня газораспределительного механизма. См. Замена задней крышки ремня привода газораспределительного механизма : 1,6 л LDE, LXV и 1,8 л 2H0 .
3. Снять датчик положения распределительного вала выпускных клапанов. См. Замена датчика положения распределительного вала : 1,6 л LDE, LXV и 1,8 л 2H0 .
4. Снять датчик положения распределительного вала впускных клапанов. См. Замена датчика положения распределительного вала : 1,6 л LDE, LXV и 1,8 л 2H0 .
5. Снять стопорный инструмент EN-6628-A.

Процедура регулировки

1. Проверьте 2 клапанный зазор, цилиндр впускного клапана 1.

Проверьте 2 клапанный зазор, цилиндр впускного клапана 3.

Проверьте 2 клапанный зазор, цилиндр впускного клапана 4.

Проверьте 2 клапанный зазор, цилиндр впускного клапана 2.

Проверьте 2 клапанный зазор, цилиндр выпускного клапана 4.

Проверьте 2 клапанный зазор, цилиндр выпускного клапана 2.

Проверьте 2 клапанный зазор, цилиндр выпускного клапана 1.

Проверьте 2 клапанный зазор, цилиндр выпускного клапана 3.

Примечание: Следите за последовательностью снятия цилиндров 1-4.

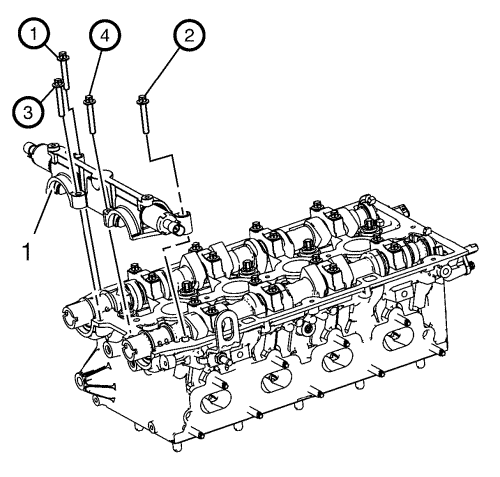

Снимите 4 болта опоры подшипника распредвала. Освободите опору подшипника, мягко ударяя по ней пластмассовым молотком. Снять 1-ю опору (1) подшипника распределительного вала.

Примечание: Пометьте крышки подшипника выпускного распредвала перед удалением.

Слегка отвернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов, переходя снаружи внутрь по спирали ступенчато от 1/2 до 1 оборота. Отвернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов. Снять с головки цилиндров 4 крышки подшипников распределительного вала выпускных клапанов с номерами 6-9. Снять распределительный вал выпускных клапанов (1).

Примечание: Пометьте крышки подшипника впускного распредвала перед удалением.

Слегка отвернуть 8 болтов крышек подшипников распределительного вала впускных клапанов, переходя снаружи внутрь по спирали ступенчато от 1/2 до 1 оборота. Отвернуть 8 болтов крышек подшипников распределительного вала впускных клапанов. Снять с головки цилиндров 4 крышки подшипников распределительного вала впускных клапанов с номерами 2-5. Снять распределительный вал (1) впускных клапанов.

Пример определения размера толкателя клапана.

См. Механические параметры двигателя : 1.6L LDE → 1.8L 2H0 → 1.6L LXV значения зазоров клапанов. См. каталог электронных компонентов, чтобы подобрать необходимый размер толкателей клапанов.

Процедура установки

Примечание: Соблюдать метки для совмещения.

Примечание: Нанести на поверхности скольжения СВЕЖЕЕ моторное масло.

Установить 16 толкателей клапанов (1) с помощью присоски EN 845. Установить распределительные валы. См. Замена распределительного вала : 1,6 л LDE, LXV и 1,8 л 2H0 .

Регулировка тепловых зазоров клапанов

Регулировка клапанов – это установка предусмотренных производителем тепловых зазоров, между распределительным валом и торцом ножки клапана (либо толкателем). Как правило, регулирование производится на холодном двигателе, но некоторые производители требуют нагрева ГБЦ перед настройкой. Всегда, при проведении регулировки, необходимо придерживаться требований производителя и выставлять указанные в технической документации тепловые зазоры. В противном случае, регулировка может быть неэффективной. Также, всегда при настройке тепловых зазоров, необходимо использовать новые прокладки и уплотнители. С регулировкой винтовых механизмов газораспределения никаких проблем не возникает, а с толкателями и шайбами бывают сложности. Основная сложность – отсутствие в Украине необходимых для регулировки размеров толкателей или шайб, а также стоимость этих деталей.

Разобранный для настройки тепловых зазоров клапанов двигатель.

Для оптимизации сроков и стоимости регулировки мы используем следующую методику. Для тех клапанов, где тепловой зазор нужно уменьшить (т.е. установить толкатель толще, чем был установлен) – ничего не остается делать, как покупать новые детали. Если тепловой зазор нужно увеличить (т.е. установить шайбу или толкатель тоньше), то чтобы не покупать дорогостоящие детали, мы шлифуем старые толкатели, придавая им нужный размер. Также, не стоит забывать, что толкатели можно менять местами, тем самым подбирая необходимые величины. Используя данную методику, в 90% случаев, нам удается отрегулировать клапаны в 16-и клапанном двигателе, докупив лишь несколько толкателей, либо вообще не покупая их. Если сложностей с деталями нет, то практически любой двигатель удается отрегулировать за один рабочий день, обеспечив при этом высокий уровень результата.

Толкатели клапанов. Ими регулируется тепловой зазор. На маркировке указан размер толкателя.

Обслуживание, слабые узлы

К обслуживанию двигателя F16D3 имеются не совсем одинаковые требования. В основном, это зависит от конкретного автомобиля, на который он устанавливается. К примеру, эксплуатируя мотор на Chevrolet Cruz, следует проводить такие мероприятия.

1. Менять фильтры топлива и смазки, каждые 10-15 тыс. км обновлять лубрикант.
2. После 50-тысячного пробега заменять воздушный фильтр.
3. Контролировать свечи зажигания постоянно, менять после 50-60 тыс. км.
4. Через каждые 100 тыс. км проверять ремень ГРМ и ролики.
5. Через 240 тыс. км менять хладагент.

Для остальных моделей регламент предусматривал.

1. Замену масла через тот же промежуток времени.
2. Замену свечей раньше обычного — через 40-45 тыс. км пробега.
3. Замену ремня ГРМ и роликов не позже 40-тысячного пробега.
4. Замену антифриза каждые 2 года.

Разница в обслуживании связана с особенностями системы клапанов. На Шевроле Круз использовался модернизированный вариант двигателя F16D3, с тарированными стаканами. Это значительно повышало надёжность силовой установки, но вынуждало помимо основных работ проводить ещё и настройку клапанов. Это можно делать после 100-тысячного пробега машины.

F16D3 несложен в обслуживании. В целом, мотор надёжен, но есть некоторые минусы, отрицательно влияющие на функциональность. Эксперты выделяют несколько узлов, которые, по их мнению, являются слабыми точками этого двигателя.

1. Электронная схема управления выхлопными газами.
2. Система CVCP.
3. Компенсаторы клапанов гидравлические.

Нагрузка на эти узлы приводит к нестабильной работе двигателя, особенно в режиме ХХ. Нарушается также запуск, повышается расход масла и горючего.

Обслуживание

Техническое обслуживание движка Шевроле проводится с интервалом в 15 000 км. Рекомендованное обслуживание проводить необходимо каждые 10 000 км. Итак, рассмотрим подробную техническую карту обслуживания:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

Кузов и салон

К сожалению, через 4-6 лет нет-нет да и обнаруживаются очаги коррозии. Чаще всего ржавчина поражает задние колесные арки, реже – пороги.

Интерьер выглядит простовато, а материалы отделки кажутся дешевыми. В салоне часто поселяются сверчки, а в дверях нередко стучат тяги замков.

Через 4-5 лет эксплуатации некоторые владельцы сталкиваются с поломкой водительского козырька – разрушается скоба и пластиковые элементы крепления. Не отличается долговечностью и подогрев сидений.

Многие обладатели Бонуса обнаруживали воду в ногах переднего пассажира. Она проникала в салон через плохо проклеенное ветровое стекло или клипсу, расположенную под ветровым стеклом над фильтром салона (под жабо).

В дальнейшем начинает капризничать стеклоочиститель. Чаще всего причина кроется в отказавшем моторчике электропривода. Рано или поздно отказывают и концевики в замках дверей и багажника. Концевики можно заменить новыми.

Специалисты утверждают, что двигатель F16D3 обладает потенциалом 70 л. с. без снижения эксплуатационного ресурса, поэтому предпочтительнее атмосферный тюнинг без турбонаддува:

• установка распредвалов с подъемом 9,75 мм и фазами 275 градусов взамен штатной комплектации;
• использование «паука» вместо родного выпускного коллектора с демонтажем каталитического нейтрализатора и установкой «обманки» на втором датчике СО;
• прошивка ПО в бортовом компьютере для регулировки новых настроек.

Подобный тюнинг обеспечит 125 – 130 л. с., улучшится приемистость акселератора, даже на малых оборотах. В профессиональных ателье часто используется классический ВАЗовский тюнинг:

• расточка цилиндров на 1,5 мм;
• подбор соответствующего комплекта ШПГ;
• установка фильтра нулевого сопротивления;
• шлифовка каналов впускного коллектора.

В этом варианте объем движка увеличивается до 1,8 л, мощность возрастает до 140 – 150 л. с. Основной проблемой становится регулировка степени сжатия и закономерный перегрев блока цилиндров с большим размером поршней внутри него.

Таким образом, мотор F16D3 имеет общий рейтинг пользователей +4, обладает высоким ресурсом. Его не обременительно обслуживать, можно производить капремонт собственными силами. Создан мотор для авто корпорации GM, устанавливался, даже на ZAZ, не доставляя проблем владельцу.

Характеристики двигателей

Первоначальная версия мотора 1.6 л мощностью 105 л. с. была рассчитана на топливо АИ-92. После требования на повышение экологического стандарта до Евро-5, в конструкцию двигателя внесены некоторые коррективы, из-за чего уменьшилось количество лошадей до 102. Впрочем, серьезных изменений у Ларгуса 16-клапанный мотор не претерпел. Версия силового агрегата на восьми клапанах, изначально выдавала 87 л. с., а после экостандарта — 84 л. с. В итоге, двигатель румынского производства был заменен на отечественную версию, сохранив объем в 1.6 литра. Подробнее о моторах:

1. ЛАДА Ларгус 8-клапанный. Первоначальная модель силового агрегата устанавливалась от автомобиля Renault K7M с показателем 84 л. с., как указывалось ранее. Единственное отличие от аналогичного K4M – это головка блока цилиндров. Позже было решено заменить двигатель на отечественную версию, взяв за основу ВАЗовский 11189 с крутящим моментом 140 Нм и насчитывающим 87 л. с. Уже на Ларгус под платформу B0, французскими инженерами переделаны крепления моторов: с кузова на подрамник.

1. ЛАДА Ларгус 16-клапанный. Состоит из 2 распредвалов с чугунным блоком, а также алюминиевой головки цилиндров. Модель К4М — это четырехцилиндровый, силовой агрегат, имеющий систему гидрокомпенсации, который не нуждается в регулировке клапанов. Отличается надежностью и долговечностью ГРМ ремня.

Исходя из этого, на Ладе Ларгус регулировка клапанов 8 клапанного двигателя все же требуется, в отличие от 16 версии, имеющей гидрокомпенсатор.
