Снимаем дроссельную заслонку на ВАЗ 2114

Снимаем дроссельную заслонку на ВАЗ 2114

Многие водители, проездившие по несколько лет на этом автомобиле, понятия не имеют, что в нём установлен такой узел, как дроссельная заслонка или сокращённо ДЗ и для чего он нужен.

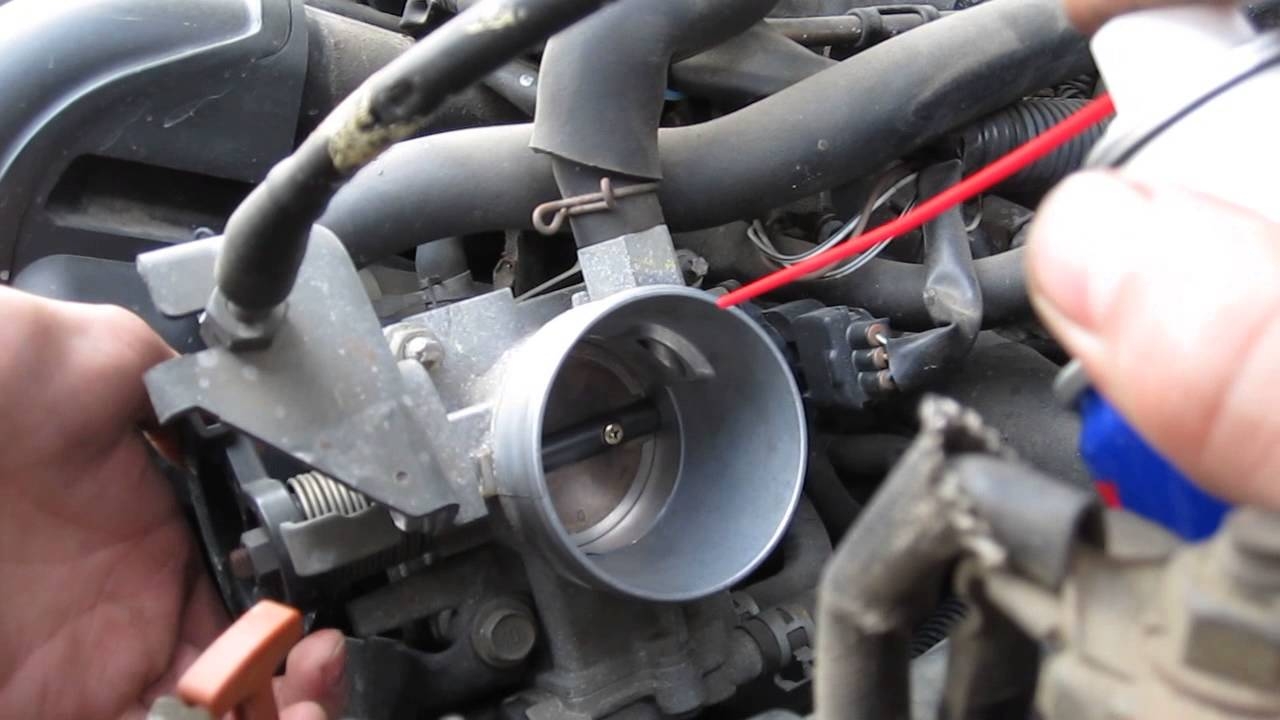

Дроссельный узел (заслонка в центре)

Дроссельный узел, сокращённо ДУ, инжекторных моторов, это то же самое, что педаль газа для карбюраторных двигателей. Принцип её работы заключается в следующем процессе. После надавливания на педаль «газа», через систему рычагов движение педали передаётся на заслонку.

В зависимости от степени нажатия на педаль, происходит поворачивание заслонки в ДУ. Этим обеспечивается доступ воздушной смеси в приёмные каналы мотора, где происходит его смешивание с бензином. Чем больше открывается ДЗ, тем большую мощность развивает мотор.

Аналогичные ДУ устанавливаются на инжекторные моторы ВАЗ 2113 и ВАЗ 2115.

Снимаем заслонку

Для того, чтобы понять, как снять дроссельную заслонку на ВАЗ 2114, нужны следующие инструменты:

  • Отвертка обычная и крестовая
  • Тара
  • Пара болтов М13

Снимают ее в случае промывки, замены на новую, замены прокладки узла дросселя, заменяя датчика РХХ. Многие советуют перед работой слить антифриз, хотя, в процессе теряется не так уж и много жидкости (для чего и нужна тара), ее проще потом залить обратно.

Важный момент: остудите движку перед действиями с заслонкой! А теперь процесс, как снять дроссельную заслонку:

  1. Открыли капот, убрали защиту (особенно касается четырнадцатых объемом на 1,6 л)
  2. Открываем колпачок расширительного бочка и снижаем давление в охладительной системе на нет
  3. Узрите патрубок дроссельной заслонки на ВАЗ 2114 – его надо снять. Он идет от воздушного фильтра, такая толстая, черная труба из пластика.
  4. Затем, перебираемся на тросик педали газа и отсоединяем его
  5. Убираем систему контактов с датчиков дроссельного узла – РХХ и ДПДЗ
  6. Крестовухой выкручиваем патрубки дросселя, это два шланчика по его краям. Один немного толще второго, он содержит антифриз, под него надо поставить тару, чтобы она не пролилась мимо. Потом берем те самые болты М13 и затыкаем открученные патрубки, чтобы не текли.
  7. Между этими двумя шланчиками есть третий – он идет от адсорбера – его тоже нужно отсоединить.
  8. Теперь дроссельный узел, его крепеж выкручиваем накидным ключом на 13, крепится он к коллектору впуска.
  9. Вот и все, вытаскиваем его.

Еще один способ сделать так, чтобы антифриз никуда не делся: начинаем с срединного шланчика, идущего от адсорбера, потом слабим крепление патрубков с антифризом. Не вынимая их, отвинчиваем крепеж узла дроссельной заслонки и вытаскиваем его вместе с патрубками антифриза. И только после этого затыкаем каждый приготовленными заранее болтами.

Вот теперь можно почистить дроссель, заменить его на новый, посмотреть состояние прокладки (для движки объемом на 1,5) или кольца уплотнителя (для движки объемом на 1,6). Вспоминаем про тару с антифризом и доливаем остатки обратно в патрубок.

Главное, когда будете убирать отработавшие свое зап части, делайте это аккуратно. Есть риск повредить поверхность узла (алюминий – материал мягкий, требует нежного обращения).

Перед установкой необходимо почистить все поверхности, которые соприкасаются с прокладкой и коллектором. Помыть узел достаточно просто: нужен прохладный раствор WD-шки. Только не надо промывать ДПДЗ! А так же клапан по управлению воздушным потоком на холостом ходу. Иначе запорете устройства.

Как промыть дроссельную заслонку ВАЗ 2114-2115

Существует два вида чистки — со снятием и без. Первый способ предусматривает выполнение следующих пунктов:

1. Отсоединяем гофру воздушного фильтра, снимите патрубки ОЖ, а также патрубок адсорбера. Патрубки ОЖ необходимо заткнуть болтами или перегнуть и зажать, чтобы не выливалась охлаждающая жидкость.

2. Далее необходимо отсоединить крепление ДЗ, снять трос газа и достать дроссельный узел.

3. После того как дроссельная снята, необходимо снять датчики (РХХ, ДПДЗ) и выполнить их очистку.

4. Дальше, используя WD-40 или специальную жидкость для чистки карбюратора (например ABRO), производим чистку ДЗ. Делается это просто, необходимо нанести состав на заслонку, а также внутреннюю поверхность дросселя и дать спецсредству сделать свою работу. После нескольких минут все будет чисто, если же результат вас не удовлетворяет, выполните повторную чистку, можно с использованием ватных палочек или зубной щетки.

Внимание! Ни в коем случае не используйте острые металлические предметы!

5. Дайте ДЗ высохнуть, после чего все собирается в обратной последовательности.

Второй способ предусматривает отсоединение гофры воздуха и очистка дроссельной заслонки прямо на месте. Принцип тот же: распыляется раствор с одной и с другой стороны ДЗ (для этого можно повернуть заслонку рукой в месте крепления тросика). Второй способ не пробовал, т. к. на мой взгляд он не дает возможности выполнить чистку дроссельной заслонки в полном объеме, поэтому советовать этот способ или говорить о результатах такой чистки я не могу.

Читать еще:  Как снять передний бампер на ваз 2110

При промывке дроссельной заслонки рекомендую заменить прокладку ДЗ. В принципе все. Можно заканчивать статью о том, как почистить заслонку дросселя ВАЗ 2114. Думаю, полученных знаний вам будет достаточно для того, чтобы повторить все вышеописанные действия самостоятельно.

Пошаговая инструкция

Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

Что понадобится для промывки

Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.

Ватные палочки помогут лучше очистить заслонку от грязи

При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

Снятие дроссельного узла и его очищение

Выполнять снятие дроссельного узла нужно в следующей последовательности:

  1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
  2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой.

Снимаем вентилирующий шланг с помощью отвертки
Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов.

Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты

  • Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
  • Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
  • Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора.

    Вынимаем заслонку, предварительно открутив два болта

    Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

    Совет: Регулируйте заслонку в процессе чистки, чтобы полностью убрать грязь с внутренней поверхности механизма.

    При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

    Как выглядит дроссельная заслонка до и после очистки

    Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля. Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

    Как почистить и промыть (видео)

    Признаки неисправности

    Информацию о том, нужна ли чистка дроссельной заслонки 2114 модели или нет, можно по следующим признакам:

    • При отпускании педали акселератора, переход с высокооборотного режима к малым оборотам не отличается плавностью (иногда отмечается падение до пятисот оборотов в минуту).
    • В холодное время года силовой агрегат ВАЗ 2114 практически невозможно запустить, при запуске двигателя в закрытом помещении не чувствуется запаха выхлопа, он заменяется запахом бензина.

    Основная причина загрязнения дроссельной заслонки на ВАЗ 2114 — воздухомасляная смесь, а также мелкая пыль, попадающие через мембрану фильтра воздуха. Эти материалы, попадая на материал заслонки, покрывают ее, уменьшая подвижность механизма изменения сечения. Со временем шток регулировки холостых оборотов может быть забит, а также сужается отверстие теплового зазора, что ведет к ухудшению пропуска воздуха через канал.

    Итак, начнем. Чистка дроссельной заслонки совершается после остывания мотора машины марки ВАЗ.

    Почему заслонка плохо работает?

    Загрязнения на дроссельной заслонке в автомобиле ВАЗ 2114 появляются в результате оседания масляной пыли, различных отложений и картерных газов. Из-за этого дроссельная заслонка не полностью открывается или закрывается, что приводит к нестабильной работе двигателя автомобиля.

    Чистку дроссельной заслонки в автомобиле ВАЗ 2114 рекомендуется делать один раз на 40–60 тыс. км пробега. На практике лучше выполнять такое действия каждые 20 тыс.км. Такая чистка не помешает вашему двигателю и улучшит степень комфорта во время передвижения.

    Дроссельная заслонка – несложный механизм, поэтому чистку можно выполнить самому в гараже. Для этого вам понадобится набор инструментов и средство для чистки. Купить его можно в любом автомагазине. Перед покупкой очень важно прочитать на упаковке, для чистки каких элементов оно рекомендуется. Чаще всего, водители используют для этой цели средство для чистки карбюраторов. Процесс очистки дроссельной заслонки по степени вмешательства можно разделить на два вида.

    Первый вид – это обычная поверхностная очистка заслонки, которая не требует полного её снятия и разборки механизма. Этот метод не достаточно эффективен и его можно применять только в профилактических целях, один раз на 2 тыс. км.

    Для выполнения поверхностной очистки вам нужно будет химическое средство, которые вы купили заранее, тряпка и щетка. Далее нужно снять гофру с воздушного фильтра, который надет на дроссельную заслонку. После этого нужно побрызгать средством внутрь заслонки на её клапан, подождать несколько минут и приступить к чистке щеткой. После необходимо все хорошо вытереть и дать автомобилю постоять некоторое время, чтобы все высохло. Далее подключайте все патрубки обратно. При чистке таким методом вы не сможете полностью продуть все канавки, через которые поступает воздух. Да и с обратной стороны клапана могут остаться нежелательные отложения.

    Устройство дроссельной заслонки

    Сама дроссельная заслонка представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Устанавливается она внутри корпуса, там же размещается ее привод, регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют блок дроссельной заслонки или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

    Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

    Регулятор холостого хода

    Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

    Дроссельная заслонка может иметь привод двух видов:

    1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
    2. электрический, который применяется на большинстве современных автомобилей.

    Механический привод

    У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

    Электрический

    Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

    Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

    Дроссельная заслонка увеличенного диаметра

    Зачем устанавливают большую заслонку

    Размер стандартного дросселя — 46 мм и считается самым узким местом в воздушном тракте автомобиля. Если установить дроссель большего диаметра, то возрастет проходное отверстие, и соответственно будет больше поступления воздуха, а значит, увеличится мощность двигателя машины.

    На рынке тюнинг запчастей существует множество вариантов дроссельной заслонки увеличенного размера, от «52» до «58» размера. Все зависит от цели установки. Например, на стандартный мотор без доработок есть смысл устанавливать дроссель на «52 мм» или «54 мм». А более производительный «56» или «58» используется для моторов с увеличенным объемом двигателя.

    Если на стандартный мотор поставит 54 дроссель — лучше не станет, а хуже — вполне вероятно. При его установке нужно будет аккуратнее работать с педалью газа, ведь если раньше при легком нажатии «на газ» дроссельная заслонка открывалась на 10-15 процентов, то при увеличенном узле будет на 20-25%. Это приведет к дерготне на малых оборотах!

    Увеличенная заслонка пришла из автоспорта, когда ее устанавливали на спортивные машины не методом тыка, а исходя из производительности. Сначала делается мотор, снимаются мощностные показатели, и в случае нехватки поступающего воздуха в двигатель авто устанавливается дроссельная заслонка увеличенного размера. Если ставить её на стандартный мотор, то это выброшенные деньги на ветер. Ведь поступление воздуха при стандартном размере «дросселя» хватает.

    Есть ли смысл в промывке дросселя

    Если говорим об увеличенном дросселе мотора, то не стоит забывать про такую операцию как промывка. За время эксплуатации в заслонке скапливается грязь, что со временем ведет к худшей реакции на педаль газа. Даже после операции промывки, машина начинает лучше ехать, что лично проверено на практике.

    Может тогда эффект от увеличенной дроссельной заслонки объясняется тем, что мы ставим вместо грязной — новую и чистую? Тогда, прежде чем покупать новую большую заслонку, лучше сначала промыть стандартный дроссель от грязи. Эта операция не займет много времени, нужно только купить баллончик «очистителя карбюратора», снять дроссель и тщательно его промыть. Ни в коем случае не используйте средство WD-40 для промывки или любое другое, содержащее масло.

    Для машин с инжектором — промывка заслонки немного сложнее. Придётся снимать минусовую клемму аккумулятора перед демонтажом и началом работ. Это делается, чтобы потом обучить дроссельную заслонку авто с новыми параметрами после промывки. Происходит это в автоматическом режиме после подсоединения клеммы АКБ и первого пуска мотора. Причем двигатель, может запустить не с первого раза.

    Про нулевик и увеличенную заслонку

    Про фильтр нулевого сопротивления можно сказать, что вещь полезная, если правильно его установить. Для полноценной работы нужно делать холодный впуск, а то он будет брать горячий воздух из под капота. В этом случае, стандартный воздушный фильтр, который берет воздух из нижней точки под капотом — более предпочтителен.

    Если хотите ставить нулевик, то делайте холодный впуск. Это сделать просто, как самый доступный вариант — взять алюминиевую гофру для воздуховодов на 80-100 мм, присоединить один конец к корпусу воздушного фильтра, а другой — в точке, где воздух будет прохладнее. Как правило, это вдалеке от радиатора автомобиля, ближе к колесу.

    Нюансы автосервиса

    Не секрет, что многие автовладельцы отдают предпочтение ремонту на станциях технического обслуживания. Это объясняется множеством причин.

    Но есть несколько нюансов, которые следует учесть, заезжая на СТО.

    1. Помимо чистки заслонки, мастера начнут уверять вас, что требуется еще дополнительно чистка ряда узлов, якобы без этого ремонт не будет полноценным, эффекта достигнуть не удастся. Все это банальная попытка взять с вас больше денег за ненужную работу.
    2. Они могут начать рассказывать, что чистку заслонки проводят раз в 15,а то и 10 тысяч километров, будут предлагать свои услуги, может даже предоставят скидку как постоянному клиенту. Опять же простейшая уловка. Эта цифра совершенно не соответствует действительности. Рекомендованная производителем периодичность очистки дроссельной заслонки на автомобиле ВАЗ 2114 составляет 60-70 тысяч километров. Но на практике получается около 50-60 тысяч километров пробега. Вам лишь нужно следить за состоянием агрегата, обращать внимание на симптомы загрязнения, с которыми мы вас сегодня уже познакомили.

    Выполнять работу самому или делать это на автосервисе — решать исключительно вам самим. Самое главное — не запускать проблему, поскольку она может вылиться в действительно дорогой ремонт.
