Предохранители и реле в Ладе Приоре ВАЗ-2170,2171,2172

Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения. Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей.

Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше.

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора.

• Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.
• Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.
• Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате.
• Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F2 (25 А) — обогрев заднего стекла.

• Проверьте вместе с предохранителем F11 и реле К2. Если заднее стекло не отпотевает, возможно произошёл обрыв нитей элементов обогрева. Осмотрите все нити и при обнаружении обрыва заклейте его специальным клеем или лаком, который можно купить в автомагазинах по цене 200-300 руб.
• Проверьте контакты подключения на клеммах к элементам обогрева по краям стекла, а также выключатель на приборной панели и проводку от него до заднего стекла.

F3 (10 А) — дальний свет, правая фара.

F4 (10 А) — дальний свет, левая фара.

• Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

• Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В.
• Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара.

F7 (7.5 А) — ближний свет, правая фара.

• При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет.
• Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС).
• Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС.
• Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый.
• Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

F8 (10 А) — тревожный сигнал.

• Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

• Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В.
• Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.
• Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку.
• Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его.
• Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.
• Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.

F10 (7.5 А) — приборная панель, свет в салоне, стоп-сигналы.

• Если у вас перестали работать стрелки приборов и датчики на панели, скорее всего дело в разъёме, который подходит к ней.
• Проверьте, не выпал ли он и осмотрите его контакты. Дело также может быть в выгорании дорожек на плате панели. В этом случае нужно разбирать панель и осматривать её. Разбирается просто, откручивая саморезы сверху под накладкой, снизу у крышки предохранителей и сбоку.
• Если у вас не работают стоп-сигналы, ни один включая дополнительный салонный, скорее всего дело в выключателе, который находится у основания педали тормоза, проверьте и замените его.
• Если часть стоп-сигналов работает, часть нет, скорее всего перегорели лампы. Чтобы заменить лампу надо снять фару. Чтобы лампы не перегорали, замените их более качественными.

F11 (20 А) — обогрев заднего стекла, стеклоочистители.

• Если не работает обогрев, см. информацию про F2.
• Если не работают передние «дворники», проверьте затяжку гаек на валах, работу мотор-редуктора, сняв его и подав на него напряжение 12 В.
• Если мотор вышел из строя, замените новым. Снять мотор проблематично из-за конструкции, поэтому лучше обратиться в автосервис.
• Цена нового мотора около 1800 руб (если автомобиль не на гарантии). Проверьте также подрулевой переключатель, возможно он вышел из строя или окислились его контакты.

F12 (10 А) — вывод 15 от приборов.

F13 (15 А) — прикуриватель.

• Если у вас не работает прикуриватель, проверьте его контакты и проводку.
• Обычно проблемы с прикуривателем происходят из-за короткого замыкания после использования нестандартных или некачественных разъёмов. Чтобы заменить прикуриватель, нужно снять центральную консоль.

F14 (5 А) — лампы левых габаритов.

F15 (5 А) — лампы правых габаритов.

• Если у вас перестали работать габариты и не горит подсветка приборной панели, скорее всего дело в модуле управления светом (МУС), проверьте все разъёмы и контакты в них, если модуль вышел из строя, замените его новым.
• Если подсветка приборной панели работает, а габариты нет, скорее всего дело в проводке или контактах. Не забудьте проверить сами лампы.

F16 (10 А) — Вывод 15 от ABS.

F17 (10 А) — левая противотуманная фара.

F18 (10 А) — правая противотуманная фара.

• Если перестали работать ПТФ, возможно сгорели лампы, проверьте есть ли напряжение в их разъёмах.
• Если там напряжения нет, значит помимо предохранителей либо проводка, либо разъёмы, либо реле. Проверьте также кнопку включения в салоне.
• Лампы в «противотуманках» можно заменить, открутив бампер или одну его сторону, или открутив подкрылки и вывернув колёса в сторону заменяемой фары, или нужно открутить защиту снизу.
• Нельзя устанавливать в ПТФ ксенон, т.к. нет корректора угла наклона и высока вероятность ослепления встречных водителей.

F19 (15 А) — подогрев сидений.

• Если перестал работать обогрев передних сидений, проверьте разъём под сиденьем, проводку и кнопку включения.

F20 (5 А) — иммобилайзер.

• Иммобилайзер блокирует цепи зажигания и работу бензонасоса. Если иммобилайзер не видит или теряет ключ, а также некорректно работает, попробуйте заменить батарейку в ключе. Мог выйти из строя блок управления электропакетом, который находится в центре торпеды, в районе магнитолы, второй блок сверху с чёрным корпусом.
• Если вы потеряли ключ и хотите пользоваться новым, его нужно будет прописать в прошивке иммобилайзера.
• Если вы отключите иммобилайзер, на панели будет загораться лампа с символом ключа, это означает, что он ищет ключ.

F21 (7.5 А) — задний противотуманный фонарь.

F22-30 — резервные предохранители.

F31 (30 А) — блок управления электропакетом.

Реле в салонном монтажном блоке

K1 – реле вентилятора охлаждения радиатора.

• См. информацию про F1.

K2 – реле включения обогрева заднего стекла.

• См. информацию про F2.

K3 – реле включения стартера.

• Если при повороте ключа у вас не крутит стартер, проверьте первым делом напряжение аккумулятора и контакты его клемм, при необходимости очистите их от окисления и прочно затяните. Севший аккумулятор зарядите или замените новым.
• Также может пропадать общий контакт на массу в моторном отсеке или контакт на втягивающем реле, проверьте надёжно ли закреплены гайки и хорошо ли они держат клеммы проводов.
• Можно проверить стартер, замкнув его контакты напрямую отвёрткой при положении КПП в нейтральной передаче или подав плюс от аккумулятора на один из контактов втягивающего.
• Если крутит, значит дело в проводке или замке зажигания.
• Если нет — скорее всего неисправен сам стартер или втягивающее.
• Ещё причина может быть в отсутствии контактов в замке зажигания. Проверьте также контактную группу, провода и разъёмы.

K4 – дополнительное реле (реле зажигания).

K5 – резервное реле.

K6 – реле переднего стеклоочистителя и омыватель.

• См. информацию про F11.
• Если не работает омыватель, в холодное время года проверьте трубки системы омывателя на предмет замёрзшей жидкости, а также засоров, осмотрите также форсунки.
• Проверьте насос и его контакты, подав на него напряжение 12 В, насос закреплён на бачке со стеклоомывающей жидкостью.
• Если вышел из строя насос, замените новым.

K7 – реле дальнего света фар.

• См. информацию про F3, F4.

K8 – реле звукового сигнала.

• См. информацию про F5.

K9 – реле тревожного сигнала.

• Проверьте вместе с предохранителем F8.

K10, K11, K12 – резервные реле.

Дополнительный блок реле

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители доп. блока

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос.

• Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2.
• Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20.
• Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

Реле доп. блока:

K1 – главное реле.

K2 – реле электробензонасоса.

• См. выше про F3.

Блок в моторном отсеке

Блок силовых предохранителей находится в моторном отсеке под капотом, около левой опоры стойки. Чтобы добраться до него, нужно открыть крышку, поддев защёлку.

1 (30 А) — цепь системы управления двигателем.

• При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.

2 (30 А) — бортовая цепь автомобиля.

3 (40 А) — бортовая цепь автомобиля.

4 (60 А) — цепь генератора.

5 (50 А) — цепь электроусилителя руля.

6 (60 А) — цепь генератора.

• При любых неполадках важно не паниковать, рассуждать трезво и логически. Самое главное провести диагностику и установить причину поломки.
• Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис, если в нём есть грамотный электрик.

Надеюсь эта статья поможет вам разобраться с проблемами электрики и быстро устранить любые неисправности Приоры. Если у вас есть какой-то опыт или информация, оставьте комментарий ниже, полезная информация будет добавлена в статью.

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

• неисправен привод (электродвигатель) вентилятора;
• перегорел предохранитель;
• вышло из строя реле;
• обрыв электропроводки;
• отсутствие контакта в разъеме датчика температуры;
• неисправен датчик температуры.

Поиск причин

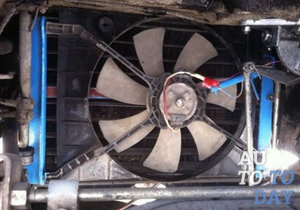

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Когда необходимо менять вентилятор

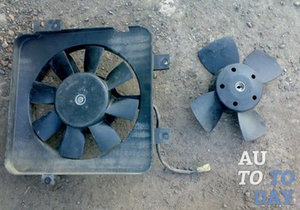

Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.

Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.

Сколько стоит вентилятор охлаждения на ВАЗ 2114

Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.

Реле вентилятора охлаждения радиатора.

#1 Женя1985

• Пол: Мужской
• Город: Беларусь Гомель

• Наверх

#2 Expic

• Пол: Мужской
• Город: SaintP.

• Наверх

#3 e404

• Пол: Не знаю
• Город: заMKADыш
• Интересы: sex-drugs-rock’n’roll

Посмотреть гараж

на дизеле нету фан_афтерран -> нету никаких реле
штатная схема у всех моторов — включение вентилятора через датчик на радиаторе

реле 18, для тех кто не в курсе — это обычное 4х контактное реле и используется оно для подключения нагрузки при вкл зажигании (линия Х)
никаким раком с вентилятором не связано

за афтерран отвечает реле 220 (как правило, есть варианты с 192ым вроде) и находится оно в доп.месте над бпр

есть отдельная тема про этот самый афтерран

• Наверх

#4 Женя1985

• Пол: Мужской
• Город: Беларусь Гомель

Ага, только они там в итоге стали обсуждать датчик на карбюраторе.

Еще вопрос. Если ставить реле, то проводку самому тянуть надо? Или там ежу все предусмотрено — воткнул реле и поехал, вентилятор через реле работать будет?

Еще мысль пришла. Датчик на радиаторе замыкается где-то при 95градусах, а вырубается на температуре ниже 95градусов(значение температуры дано условно). Значит он по-любому будет работать минуту другую(тоже условно), тогда реле нах не надо. Какие соображения на этот счет, и по поводу первого вопроса?

• Наверх

#5 e404

• Пол: Не знаю
• Город: заMKADыш
• Интересы: sex-drugs-rock’n’roll

Посмотреть гараж

тащить проводку
там как минимум кусок что непосредственно с датчика на вентилятор от личается
например у меня когда то умник какой то 1 скоростной вентил поставил и пластик разъема выкинул
я в итоге поставил обратно 2х скоростной и просто повтыкал в него клемки

когда разбирал донора то обрадовался тому что там жгут этот вентиляторный был целый. но обломался в том что он без афтеррана

для полноценной работы реле мало — нужен датчик

• Наверх

#6 Ma1ex

• Пол: Мужской
• Город: МО, Балашиха

реле 18, для тех кто не в курсе — это обычное 4х контактное реле и используется оно для подключения нагрузки при вкл зажигании (линия Х)
никаким раком с вентилятором не связано

Expic имел ввиду что у этого реле номер гнезда 18 (так в етке написано), у меня правда реле 220 стояло слева

Для облегчения поиска держи- Реле №18 номер 191 937 503 . В блоке предохранителей находится в верхнем правом углу

• Наверх

#7 Expic

• Пол: Мужской
• Город: SaintP.

да 18 гнездо. Ибо на его месте может быть любой номер.

а то что на дизеле нету послезапуска — извиняйте.

• Наверх

#8 SERGO666

• Пол: Мужской
• Город: МОСКВА

• Наверх

#9 Mad Max

• Пол: Мужской
• Город: Кокчетав

Посмотреть гараж

Я после старого владельца хотел выкинуть вентилятор от ВАЗ-2103 с 3 лопастями и низкой скоростью, так как после остановки ему много времени требуется, чтобы охлаждать. А там провода порезали и наколхозили, теперь не знаю как правильно подключить. Имею бу вентилятор с разбора на три фишки со штекером (два красных +, и один коричневый «-«).

• Наверх

#10 Paparazi

• Пол: Мужской
• Город: 64 RUS
• Интересы: Авто,Сат-ТВ,все что с болтами и проводами.

Посмотреть гараж

Я после старого владельца хотел выкинуть вентилятор от ВАЗ-2103 с 3 лопастями и низкой скоростью, так как после остановки ему много времени требуется, чтобы охлаждать. А там провода порезали и наколхозили, теперь не знаю как правильно подключить. Имею бу вентилятор с разбора на три фишки со штекером (два красных +, и один коричневый «-«).

у меня вообще чудеса начались.

Всем привет.
Обнаружил несколько дней назад, открыв капот, что вентеляторы охлаждения работают рывками. Т.е. работет не равномерно, выкл/выкл и еще с разными скоростями. Причем не важно, горячий двигатель или холодный.
Глушу двигатель, вентеляторы работают ещё сек 10, потом выкл. Так и должно быть.
Кондер вкл — все работает равномерно, хорошо. Выкл — опять начинаются чудеса.
Подскажите, что происходит? Что смотреть.
Машина не греется, пока, но боюсь, что проработает вся это система, в таком режиме, не долго.

Сигнал от датчика температуры идет на модуль управления вентиляторов, далее через реле на моторчик. Копать бы начал с реле. имхо.

К делу относятся предохранители под капотом №41 (ну это общий 100А), затем №42 (40А, но это тоже общий на кучу всего), №57 (20А — вот это основной для вентиллятора охлаждения ДВС), и предохранитель под рулем №17 (7,5А на реле вентиллятора).
Собственно само реле расположено в блоке под капотом, зовется RADIATOR FAN RELAY.
Проверку я бы начал примерно так: если в машине кондиционер то включил бы его — вентилляторы должны завращаться оба. Если кондиционера нет тогда закорачиваем на корпус датчик температуры отвечающий за вентиллятор (два похожих, вроде под трамблером и ближе к радиатору расположен, нужно отыскать тот к которому подходит зеленый и черный провода, коротить зеленый на корпус или просто провода друг на друга). Если пропеллер не крутится послушать щелкает ли реле. Если реле щелкает, но пропеллер не крутится тогда ощупываем предохранитель №57. Если целый, реле щелкает, но не крутится тогда проверяем напряжение на клеммах вентиллятора. Если нет — тогда проводка и само реле (можно выдернуть его и перемычкой проверить или поставить временно с другого гнезда). Если напряжение подается, а не крутится — разбирать вентиллятор и смотреть щетки и т.п.

Да, кстати нумерация может отличаться предохранителей — верно замечено. Я беру из сервисного мануала под американки, но с моей европейкой совпадает.

у меня тоже проблема!
вентики не включаются. но когда вкл кондей работают. все предохранители целые, как релюху проверить?

Постоянно работающий вентилятор

В некоторых ситуациях вентилятор охлаждения может работать без перерыва, вне зависимости от того, холодный двигатель или горячий. В таком случае могут быть различные причины, соответствующие способы проверки неисправности, а также пути решения поломки.

Инжекторный датчик включения обдувочного устройства

Проверенные и надежные автосервисы смогут провести полноценную компьютерную диагностику системы охлаждения, определить причины неработающего вентилятора охлаждения. Проблема может оказаться намного глобальнее, чем перегоревший предохранитель.

Не бойтесь обращаться к специалистам, даже если вы считаете себя опытным автомехаником, который всегда решал проблемы своего автомобиля самостоятельно. Современное оборудование, профессиональный подход, компьютеризация автосервисов — все это позволяет за короткий срок определить причины неисправностей, на что по вашему дедовскому методу ушло бы несколько дней. У автосервисов тоже есть свои плюсы.

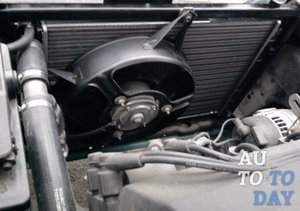

Замена электровентилятора в авто

1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отключаем колодку проводов на разъеме вентилятора.
9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
13. Дальнейший монтаж производим в обратном порядке.

Блок предохранителей в моторном отсеке

В автомобилях Opel Insignia блок предохранителей установлен в левой передней части моторного отсека.

Блок предохранителей в моторном отсеке

Для доступа и замены неисправных предохранителей, освободите защелку крышки (всего 3 защелки, на фото указанны стрелками), поднимите крышку вверх и снимите ее.

Схема блока предохранителей в моторном отсеке

Таблица 1. Номера предохранителей в моторном отсеке Opel Insignia и электрические цепи с устройствами, за которые они отвечают

В блоке предохранителей моторного отсека 71 предохранитель, 8 из них являются дополнительными.

После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Вентилятор радиатора

• Ответить

#1 Ivanych95

• Город: Лен.обл.
• Автомобиль: Opel Omega B Caravan, 95г. X20XEV, МКПП

• @Упоминание

Добрый день! Просьба помочь разобраться в возникшей беде — не работает вентилятор радиатора основного. Поиском пользовался, но под себя мало что на нашел. Что могло случиться, что в один день перестал включаться вентилятор, всегда работал без проблем, без посторонних звуков. а тут еду стрелка t поползла к 100 (до этого всегда при 97 включался) остановился, открыл капот, вентилятор молчит покрутил его обнаружил какие-то посторонние звуки (типа шуршания), заглушился. Порылся по схеме, по форуму узнал только что его работу определяют куча реле и предохранителей. Как самому можно узнать, умер все-таки вентилятор или датчик какой, или еще что или все сразу. Какие смотреть реле предохранители?. Резистора у меня нет, вентилятор односкоросной, как мне сказали в автозапчастях (просто уже решил узнать что по чем).
На радиаторе есть два датчика (верхний и нижний) как они определяют его работу?. Машинка с кондеем.
Заранее длагодарен.

• Наверх
• Ответить
• Цитата

#2 tatarin

• Город: п.сергиевский
• Автомобиль: omega B х25хе акпп

• @Упоминание

сними разъем у движка пропеллера и подай туда 12v,например с аккума,если не крутит значит сдох моторчик.

если сдох моторчик,и жалко денег на оригинал,кстати он меняется легко на моторчик от 2110

• Наверх
• Ответить
• Цитата

#3 Sergey_

Опелевод со стажем

• Город: Екатеринбург
• Автомобиль: Omega B facelift, X20XEV, MT

• @Упоминание

• Наверх
• Ответить
• Цитата

#4 scum

• Город: Russia, Klimovsk-city
• Автомобиль: был OOB x25xe акпп 2000

• @Упоминание

1 — проверка предохранителей в коробке (если всё гуд, см. п2)
2 — проверка самого вентилятора путем подачи 12 вольт. (если всё гуд, см.п3 и п.4)
3 — проверка верхнего датчика на радиаторе путем замыкания контактов на разъеме. должны включится основной вентилятор на первой скорости и вентилятор ЭБУ. если крутит, датчик под замену, если не крутит смотри обрыв цепи.
4 — проверка нижнего датчика на радиаторе путем замыкания контактов. должен включится вентилятор основной на максимальной скорости и вентиляторы кондиционера. если крутятся — датчик под замену. если не крутится см. обрыв цепи.

мой совет. посмотри очень внимательно предохранители и реле, хоть ты и говоришь что у тебя нет ни реле и при всём при этом вентилятор односкоростной, не верится мне в это

а ещё темка есть — греется дрыгатель, там конечно очень много флуда, но есть что почитать и найти интересного.

• Наверх
• Ответить
• Цитата

#5 Ivanych95

• Город: Лен.обл.
• Автомобиль: Opel Omega B Caravan, 95г. X20XEV, МКПП

• @Упоминание

На моего красавца денег не жалко.

Тема согласен разжевана, но у всех все поразному, у многих вентил. работают и ситуации разные, просто лето уже, ездить как-то стремно, хочется конкретики что бы по быстрее все решить, разобраться.

1 — проверка предохранителей в коробке (если всё гуд, см. п2)
2 — проверка самого вентилятора путем подачи 12 вольт. (если всё гуд, см.п3 и п.4)
3 — проверка верхнего датчика на радиаторе путем замыкания контактов на разъеме. должны включится основной вентилятор на первой скорости и вентилятор ЭБУ. если крутит, датчик под замену, если не крутит смотри обрыв цепи.
4 — проверка нижнего датчика на радиаторе путем замыкания контактов. должен включится вентилятор основной на максимальной скорости и вентиляторы кондиционера. если крутятся — датчик под замену. если не крутится см. обрыв цепи.

мой совет. посмотри очень внимательно предохранители и реле, хоть ты и говоришь что у тебя нет ни реле и при всём при этом вентилятор односкоростной, не верится мне в это

а ещё темка есть — греется дрыгатель, там конечно очень много флуда, но есть что почитать и найти интересного.

Спасибо за советы, очень дохотчево.
на счет односкоростоного сам не понял, но так мне сказали. хотя не суть, уточню «нет ни реле», а нет резистора вентиляора реле есть и похоже не одно.
вентилятора ЭБУ нет.

Всем спасибо на днях или выходных буду смотреть.

Сообщение отредактировал Ivanych95: 14 Апрель 2010 — 10:38

• Наверх
• Ответить
• Цитата

#6 Sergey_

Опелевод со стажем

• Город: Екатеринбург
• Автомобиль: Omega B facelift, X20XEV, MT

• @Упоминание

• Наверх
• Ответить
• Цитата

#7 Ivanych95

• Город: Лен.обл.
• Автомобиль: Opel Omega B Caravan, 95г. X20XEV, МКПП

• @Упоминание

как должен себя вести второй чесно говоря я не знаю и про него даже не думал на тот момент, когда открыл капот, один молчал и какого то шума от второго я не слышал, пот капотом тишина, визуально не обратил внимание. мне казалось второй завязан чисто на радиаторе кондее, т.е. если не включен кондей и температура, близиться к 100, то второй должен работать?
и соответственно сам кондей, с таким раскладом просто боюсь пока включать. знаю что t быстро поползет вверх. да и не знаю как там все завязно на электрике, а то мож погорит еще что. вобщем если можно включить кондей? и мне нечего не будет то проверю этот факт.
Спасибо.

• Наверх
• Ответить
• Цитата

#8 Руслан Kurt

• Город: СПб
• Автомобиль: Omega B X20XEV МКПП Сарай 97 г в

• @Упоминание

Что делать, если не работает вентилятор радиатора?

• Что делать, если не работает вентилятор радиатора?
• Частые неисправности вентилятора радиатора
• Как устранить неисправности вентилятора радиатора
• Другие неисправности радиатора

Ни одна автомобильная система не будет нормально работать, если температурный режим не будет оптимальным. Особенно это касается мотора, который работает очень активно, из-за чего сильно греется. Для того чтобы агрегат не перегревался, в его конструкцию включена специальная система охлаждения, которая отвечает за отвод тепла. В системе присутствует такое устройство как радиатор, по которому движется охлаждающая жидкость.

• Частые неисправности вентилятора радиатора
• Как устранить неисправности вентилятора радиатора
• Другие неисправности радиатора

Вместе с радиатором в машине устанавливается и вентилятор, который гоняет воздух. Естественно, вентилятор может время от времени выходить из строя. Какими же являются типичные неисправности этого вентилятора? Как их исправить? Давайте разберемся во всем этом.

Частые неисправности вентилятора радиатора

Если произойдет поломка вентилятора системы охлаждения, то рано или поздно силовой агрегат перегреется. Именно поэтому нужно внимательно следить за состоянием вентилятора, а точнее, за его работоспособностью. Если вентилятор сломан, то необходимо в кратчайшие сроки определить причину поломки и исправить ее. Чаще всего вентилятор автомобильного радиатора или не работает вовсе, или работает постоянно. Конкретизируем проявления этих проблем.

В первом случае вентилятор может или вообще не включаться, или же попросту не выключаться. Несмотря на то, что проблем всего две, причин их возникновения – несколько. Вы можете сами проверить, насколько вентилятор работоспособен. Для этого нужно просто завести двигатель, не трогаясь с места.

Для начала осмотрите электродвигатель вентилятора. Для проверки подключите его прямо к аккумуляторной батарее, если двигатель карбюраторный. В случаях с инжекторными движками с датчика нужно снимать разъем, после чего вентилятор должен сработать, причем в аварийном режиме. Если после подключения вентилятор не включился, то придется покупать новый. Но если же он заработал, то все с ним нормально, и проверять нужно не его, а, например, температурный датчик. Зачастую, его монтируют в радиатор.

Отключите его, отсоединив провода, и замкните между собой. Если в этот момент включится вентилятор, то датчик сломан и подлежит замене. Проверьте провода питания вентилятора на предмет наличия обрывов. Обязательно осмотрите предохранитель и реле, которое отвечает за подачу питания вентилятору. Предохранитель отвечает за звуковые сигналы, поэтому для проверки его работоспособности достаточно нажать на клаксон. Реле же нужно проверять на предмет прикипания контактов. Также следует проверить работоспособность устройства при идущем на него напряжении. Если реакции – ноль, то реле нужно менять. Если Вы все тщательно осмотрите, то наверняка определите, в чем проблема.

Теперь разберемся с постоянной работой вентилятора. Одной из возможных причин постоянной работы вентилятора охлаждения может быть залипание контактов реле в том положении, в котором на электродвигатель подается напряжение. Еще такая ситуация возможна при заклинивании термостата в том положении, которое соответствует движению жидкости по малому кругу. Но возможно это только в том случае, если в машине нет отдельного температурного датчика, который отвечает за приведение вентилятора в действие.

Тогда происходит перегревание жидкости, вентилятор включается, но охлаждающая жидкость в радиатор не поступает. Температура жидкости останется высокой, хотя вентилятор будет работать. Еще термостат может заклинить в промежуточном положении, то есть жидкость будет идти к радиатору, но по причине частичного открытия полностью в радиатор не попадет, то есть, полностью не охладится. Все же, если вентилятор работает постоянно, то это не так страшно, как его нефункционирование. Поэтому нужно точно знать, что же делать, если обнаружена поломка агрегата.

Как устранить неисправности вентилятора радиатора

Прежде чем снимать вентилятор, отключите клемму массы от автомобильного аккумулятора вместе со всеми проводами, которые идут к вентилятору. Только после этого можно демонтировать вентилятор. Дабы поломка не повторялась, а процесс охлаждения протекал более эффективно, специалисты рекомендуют время от времени производить очистку вентилятора, убирая разного рода загрязнения. Для чистки нужно использовать щетку.

Бывает так, что вентилятор ломается из-за обычной грязи. Дабы проверить, так ли это, отогните кожух двигателя и оцените, в каком состоянии находится оборудование. Как показывает практика, придется купить новые щетки, потому что они чаще всего ломаются из-за слишком большого количества грязи и преждевременного износа.

Достаточно часто вентилятор ломается из-за плохих контактов. Такое явление характерно для окисленных контактов, если Вы их никогда не чистили. Поэтому перед проверкой вентилятора проверьте провода, если нужно, то произведите замену.

Следующий этап заключается в проверке работоспособности ротора, его обмотки. В случае обнаружения обрыва или замыкания нужно будет осмотреть каждый виток, дабы определить поломку. Заблаговременно произведите очистку обмотки с помощью щетки по металлу и тряпки, отмоченной в растворителе. Запрещено использовать средства, которые содержат в себе агрессивные элементы.

Если Вы определили, что сломан электродвигатель вентилятора, то придется покупать новое устройство. Если Вы находитесь в дороге, температура двигателя стала критической, а включения радиатора не произошло, то для начала нужно остановить машину, после чего выждать время, пока двигатель остынет. Далее можете попробовать следующее:

1) Набирайте скорость больше 60 км/ч, так жидкость будет охлаждаться встречными потоками воздуха;

2) Замкните провода, которые идут к датчику, чтобы принудительно включить вентилятор;

3) Включите систему отопления салона автомобиля на полную мощность, так часть тепла жидкости будет уходить на салон.

Другие неисправности радиатора

Случается так, что вентилятор радиатора включается раньше времени. Виноват в этом температурный датчик. Зачастую он неправильно определяет температуру, отчего не в нужный момент посылает сигнал вентилятору.

В этом вопросе нужно правильно выбрать датчик. Они бывают двух видов – летние и зимние, причем температурный режим у них разный. Например, зимний датчик сработает позже, а летний — раньше. Если неправильно выбрать устройство, то не удивляйтесь тому, что вентилятор в Вашем автомобиле будет включаться или раньше, или позже, чем нужно. Датчик может работать правильно, но температурный диапазон устройству не подходит.

Многие автолюбители недооценивают, насколько важным и полезным является вентилятор радиатора автомобиля. Если не обращать внимания на поломку, рискуете заплатить приличную сумму за ремонт перегретого двигателя. Именно поэтому нужно вовремя диагностировать проблему вентилятора и как можно скорее ее устранить.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
