В отличие от более дешёвых моделей, задняя подвеска Форд Фокус второго поколения имеет современную сложную конструкцию. Эту мультирычажная система, которая обеспечивает независимую подвеску задних колёс. Благодаря такой схеме подвески автомобиль получил мягкий комфортный ход, хорошую поперечную и продольную устойчивость. Но, как известно, чем больше в системе деталей, тем сложнее она в ремонте. Как устроена задняя подвеска Форд Фокус и по какому алгоритму проводится замена задних сайлентблоков задних рычагов, как подобрать нужные вместо оригинала, разберёмся сегодня.

Как заменить верхний, нижний и продольный рычаги задней подвески Ford Focus?

• Как заменить верхний, нижний и продольный рычаги задней подвески Ford Focus?
• Как проверить исправность задней подвески Ford Focus 2
• Причины и признаки неисправностей рычагов
• Какие инструменты понадобятся для замены рычагов задней подвески Ford Focus 2
• Замена верхнего рычага задней подвески Ford Focus 2
• Замена нижнего рычага задней подвески Ford Focus 2
• Замена продольного рычага задней подвески Ford Focus 2

В подавляющем большинстве случаев, необходимость в замене рычагов подвески появляется из-за расслоения сайлентблоков. Некоторые автовладельцы, желая сэкономить деньги, покупают только сайленты, оставляя без внимания сами рычаги, но ни к чему хорошему данное действие не приводит. Нормально запрессовать новые детали в старые стальные рычаги не получится и в конечном счете они начнут выпадать. В этой статье мы хотели бы уделить внимание рычагам задней подвески, конкретной модели автомобилей — Ford Focus 2.

• Как проверить исправность задней подвески Ford Focus 2
• Причины и признаки неисправностей рычагов
• Какие инструменты понадобятся для замены рычагов задней подвески Ford Focus 2
• Замена верхнего рычага задней подвески Ford Focus 2
• Замена нижнего рычага задней подвески Ford Focus 2
• Замена продольного рычага задней подвески Ford Focus 2

Как проверить исправность задней подвески Ford Focus 2

Для диагностики состояния ходовой части (должна проводиться через каждые 20 000 километров пробега) любого транспортного средства, в том числе и интересующего нас Ford Focus 2, вам понадобится смотровая яма или эстакада. На первом этапе, забравшись под авто, постарайтесь визуально оценить общее состояние элементов ходовой: колеса, рычаги, пружинные подвески, стабилизаторы поперечной устойчивости и амортизаторы не должны иметь никаких деформаций, трещин или других механических повреждений, которые могут повлиять на форму и прочность деталей. После этого, подняв заднюю часть машины с помощью домкрата, и поочередно вывешивая колеса, следует проверить состояние ступиц и подшипников. При прокручивании рукой, колесо должно вращаться равномерно, без любых заеданий или стуков.

Также попробуйте взяться рукой за колесо в вертикальной плоскости и поочередно потянуть на себя верхнюю часть колеса, а от себя его нижнюю часть. Ваша задача — полностью исключить наличие люфта (стука). Если же он все-таки присутствует, то попросите друга нажать на педаль тормоза, а самии проведите проверку еще раз. Люфт пропал — неисправен подшипник ступицы, если все осталось как было — скорее всего, изношены детали подвески.

На следующем этапе диагностики, следует проверить состояние защитных чехлов шаровых опор. Если вы видите, что они потрескались или порвались, то их обязательно стоит заменить вместе с шаровыми опорами.

Пружины задней подвески также не должны иметь никаких дефектов, а значит, недопустимы и любые разрывы, растрескивания или сильные изменения резиновых втулок, подушек, буферов сжатия. Кроме того, недопустимым является и появление течи с амортизаторов, хотя незначительное отпотевание детали в верхней ее части не является неисправностью.

При диагностике задней подвески нельзя не обратить внимание и на стойки стабилизатора поперечной устойчивости. Если на резиновой подушке штанги или самой стойке имеются разрывы, растрескивания или любые другие повреждения, то такие детали подлежат замене. Вполне возможно, что проведенный осмотр закончится ремонтом задней подвески на Ford Focus 2, выполнить который вы сможете и своими руками, без помощи специалистов ремонтных мастерских.

Причины и признаки неисправностей рычагов

Прежде, чем винить во всех бедах рычаги подвески, необходимо точно знать, какие признаки неисправности характерны именно для этих деталей. К основным из них относят неравномерный износ задних шин, появление стуков из под днища транспортного средства в его задней части, нарушение углов установки задних колес.

Кроме того, если транспортное средство при движении начало уводить в сторону, то вполне вероятно, что рычаги подвески подверглись деформации. Хотя, что касается этой проблемы, то ее причиной могут быть и другие элементы: например, пружина, опора амортизатора или стабилизатор поперечной устойчивости.

Нельзя списывать все на рычаги и в случае «пробоя» подвески, так как кроме них в этом могут быть виноваты и слишком низкая жесткость пружины, неисправность амортизатора или даже износ резинометаллических, либо шаровых элементов крепления подвески.

Какие инструменты понадобятся для замены рычагов задней подвески Ford Focus 2

Если проведенная диагностика подтвердила ваши опасения и задняя подвеска Ford Focus 2 все таки нуждается в ремонтных вмешательствах, то вам понадобиться соответствующий инструментарий. В частности, что касается замены рычагов, то тут не обойтись без торцевых головок, набора гаечных ключей, пассатижей, набора отверток, домкрата, опор под кузов транспортного средства, противооткатных упоров и стяжек.

Замена верхнего рычага задней подвески Ford Focus 2

Демонтируя пружину задней подвески на подъемнике, а именно это является первоочередной задачей при замене рычагов задней подвески, обязательно подоприте нижний рычаг крепкими и надежными опорами, а затем немного опустите транспортное средство, чтобы создать нагрузку на подвеску (в случае если используется подъемник). Если же все работы выполняются на смотровой яме, то в указанном действии нет необходимости.

На следующем этапе открутите и снимите крепежные элементы (гайки), соединяющие стойки стабилизатора поперечной устойчивости и нижние рычаги задней подвески. После этого, открутите и достаньте болт, крепящий амортизатор задней подвески к размещенному на поперечной балке кронштейну.

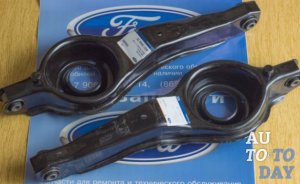

Замена нижнего рычага задней подвески Ford Focus 2

Замена нижнего рычага задней подвески может выполняться двумя путями, что зависит от конкретной снимаемой детали. Так, если вам необходимо демонтировать передний нижний рычаг (нередко его называют задним коротким рычагом Ford Focus 2), то придется выполнить следующие действия:

1. Снять пружину задней подвески (при условии, что вы ее еще не демонтировали, как описано выше).
2. Установить проставку (высота — 113 мм., ширина — 20 мм. для стандартных седанов и высота 184 мм., шириной 20 мм. для универсалов) между верхней тарелкой пружины и задним нижним рычагом задней подвески.
3. Зажать пружину, тем самым нагрузив подвеску и выкрутить крепежные болты переднего нижнего рычага посредством которых он соединяется с продольным рычагом и кронштейном поперечины задней подвески.
4. Снять передний нижний рычаг и осмотреть его на наличие повреждений, при необходимости заменив другой деталью.
5. Установить все элементы в обратной последовательности.

Замена продольного рычага задней подвески Ford Focus 2

Продольный рычаг задней подвески Ford Focus 2 также требует к себе внимания и в случае его выхода из строя понадобится незамедлительная замена детали. Для выполнения задачи следует:

1. Снять пружину задней подвески.
2. Снять ступицу заднего колеса вместе со щитом заднего тормоза.
3. Выкрутить болт крепления и отсоединить трос привода стояночного тормоза от продольного рычага.
4. Выкрутить два крепежных винта и снять защитный щиток.
5. Отсоединить жгут проводов датчика частоты вращения колеса от держателей на рычаге (имеются ввиду транспортные средства оборудованные ABS) и установить проставку между верхней тарелкой пружины и нижним рычагом задней подвески.
6. Зажать проставку при помощи домкрата.
7. Выкрутить крепежные болты верхнего и переднего нижнего рычагов, при помощи которых они крепятся к продольному.
8. Вывести передний нижний рычаг из проушины продольного рычага и демонтировать задний нижний рычаг.
9. Открутить два крепежных болта кронштейнов продольного рычага, которыми они соединяются с кузовом автомобиля и снять продольный рычаг задней подвески.
10. Осмотреть демонтированную деталь на предмет повреждений и при необходимости заменить новой.
11. Установить все элементы в обратном порядке.

Остается только проверить углы установки колес и можно считать процедуру замены полностью завершенной. Конечно, описанные действия, обозначенные в разных пунктах статьи, во многом пересекаются, но это только от того, что демонтированные детали (разные рычаги задней подвески Ford Focus 2) являются составляющими одного узла и имеют общих «соседей».

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

• Автомобиль поднимается на подъемнике, снимается колесо, откручивается ШРУСовая гайка
• Привод достается из ступичного агрегата, последний максимально отодвигается в сторону
• Снимается хомут колесного пыльника, пыльник стягивается со ШРУСА к центру полуоси
• Достается стопорное кольцо ШРУСА, сам ШРУС аккуратно снимается или сбивается с привода
• Производится замена колесного пыльника
• Осуществляется сборка машины в обратной последовательности

На все виды работ по диагностике и замене внутреннего и наружного пыльника ШРУСа Форд Фокус предоставляется гарантия. В нашем магазине представлен широкий ассортимент запчастей оригинал и неоригинал. Гарантируем безупречное качество работ, конкурентные цены и оперативность ремонта.

Для записи на нашу московскую станцию техобслуживания достаточно просто позвонить.

Что необходимо подготовить для работы?

Все, что понадобится для выполнения работ по замене сайлентблоков задней подвески у Фокус 2, указано ниже:

• Гараж со смотровой ямой;
• Домкраты (обязательно один – гидравлический);
• Упоры;
• Наборы рожковых ключей, головок с воротками (обязательно наличие ключей 10, 11, 12, 13, 14, 17, 19, 21, 22), баллонный ключ;
• Приспособления для стяжки пружин;
• WD-40;
• Съемник (трехлапчатый);
• Втулка для выпрессовки сайлентблоков;
• Новые сайлентблоки.

Ремонт переднего рычага подвески

Зачастую сайлентблоки изнашиваются примерно в одинаковых пропорциях и сзади, и спереди подвески. Конечно, на задней части сильней, но не столь существенно. Поэтому не стоит пренебрегать комплексной заменой как на передних рычагах подвески, так и на задних. Даже если спереди они в идеальном состоянии — не поленитесь и проведите их замену вместе с задними.

Замена сайлентблока переднего рычага Форд Фокус 2 – процесс несложный и требует лишь базовых навыков авторемонта. Алгоритм действий представлен ниже.

1. В первую очередь необходимо поддомкратить ваш Форд Фокус 2 и снять колесо. Затем снять картерную защиту мотора и демонтировать шаровую опору при помощи накидного ключа на 21. При снятии можно обстукивать болты, если они «прикипели», но осторожно.
2. После таких процедур можно приступить непосредственно к демонтажу самого рычага передней подвески, открутив гайки его крепления ключом на 18.
3. Теперь необходимо демонтировать из специального паза собственно сайлентблок или специальным съёмником, или выпилить. Перед его демонтажом запомните, а лучше сфотографируйте, угол его посадки и её глубину.
4. Прежде чем ставить новую деталь в паз, очистите посадочное место от грязи и тонким слоем смажьте его, а потом и сам сайлентблок.
5. Произведя замену, необходимо собрать всё в обратном порядке. После замены нелишним будет провести «развал-схождение».

Когда нужно менять сайлентблоки?

Не существует регламентной замены этих деталей. Производитель говорит о том, что данные элементы рассчитаны на весь срок эксплуатации автомобиля, но российские водители за 7-8 лет поездки успевают износить по 3-4 комплекта резинок в подвеске. Следует внимательно относиться к любым проявлениям неисправностей транспорта, чтобы не упустить момент замены.

Основные показатели следующие:

• в задней части авто при движении появились стуки, которые напоминают биение металла об металл;
• при раскачивании автомобиля в задней части слышны небольшие стуки, которые отдают на кузов;
• при осмотре элементов задней подвески видны повреждения на сайлентблоках, разрывы и расслоение резины;
• при поворотах на высокой скорости корму автомобиля заносит, есть неуверенность в управлении;
• на высокой скорости появилось виляние подвески в задней части, есть вибрации, которых раньше не было;
• износ резины сзади неравномерный, это может быть связано и с другими неприятностями в ходовой части.

Задние сайлентблоки изнашиваются чаще всего к 100 000 км пробега. Если вы эксплуатируете Фокус на некачественных дорогах, то износ может быть уже и к 30 000 км. Все зависит от характера поездки, притормаживания перед ямами и аккуратности вождения в целом. Также причиной быстрого выхода из строя элементов задней ходовой части может стать установка некачественных деталей.

Процедура начинается с демонтажа верхнего рычага. Для этого требуется:

• удалить пружину посредством стяжек,
• снять автомобильное колесо;
• отвернуть болты, удерживающие неисправный рычаг;
• снять неисправный рычаг.

После того, как неисправный рычаг удален, устанавливают исправный, производя действия, перечисленные выше в обратном порядке.

Практически также следует действовать и если требуется заменить нижний передний рычаг.

Несколько сложнее выглядит операция замены в случае нижних задних рычагов Ford Focus 2. Потребуется открутить стабилизатор поперечной устойчивости и удалить, так называемую, эксцентриковую шайбу. Кроме того, следует проверить резиновый буфер и при обнаружении износа и повреждений установить новый.

Не рекомендуется заниматься самодеятельностью, так как в ее результате часто приходится заказывать значительно более дорогостоящий ремонт.

Форд Фокус 2: подвеска задняя, устройство и надежность

Итак, задняя подвеска Ford Focus 2 многорычажная. С одной стороны, такая конструкция дает высокую плавность хода, улучшает управляемость и повышает устойчивость автомобиля.

При этом минусами является использование большого количества элементов (например, задние рычаги Форд Фокус 2, сайлентблоки задние Форд Фокус 2 и т.д.), которые при этом не отличаются большой надежностью при езде по дорогам плохого качества.

Конечно, сам автомобиль тут не при чем, но дороги делают свое дело. В результате ремонт задней подвески на Фокусе II получается достаточно затратным, так как нужно приобретать много основных и дополнительных деталей. К этому также следует добавить определенную сложность работ в рамках замены.

С учетом того, что ФФ2 все же является бюджетным автомобилем с относительно доступной начальной стоимостью, высокие затраты на ремонт задней подвески на авто такого класса могут стать неожиданностью для владельца.

Общее устройство задней подвески предполагает наличие элементов:

• поперечины;
• рычаги подвески;
• пружины и амортизаторы;
• буфер сжатия;
• стабилизатор поперечной устойчивости;
• стойки и втулки стабилизатора.

Как показывает практика, все элементы «в оригинале» ходят около 80-100 тыс. км. Однако после того как детали полностью выработают свой ресурс, потребуется серьезный ремонт с заменой рычагов, сайлентблоков, лодочек, болтов и целого ряда других элементов.

Что касается задних амортизаторов Фокус 2, указанные элементы могут выйти из строя как относительно быстро, так и прослужить не менее 100-120 тыс. км. и более. Все зависит от состояния дорог, а также индивидуальных особенностей эксплуатации того или иного автомобиля. Что касается других деталей, задние стабилизаторы вполне надежны и могут выходить 120 тыс. км. и более. То же самое можно сказать и о стойке стабилизатора.

Замена задних сайлентблоков Форд Фокус 2 своими руками

Для самостоятельной работы вам понадобятся качественные инструменты, которые сложно найти в свободной продаже. Намного проще сразу подготовиться к возможным последствиям, купить болты и прочие расходные материалы, чем постоянно бегать в автомобильный магазин.

Обязательно вал рычага хорошо обшкурьте наждачкой — иначе замучаетесь напрессовывать новый сайлентблок. Вот такие задние сайлентблоки переднего рычага были куплены для Фокуса Чтобы проще посадить можно подогреть феном но осторожно чтобы не сгорел. Ориентируясь на метки садим сайлентблок. Чтобы все пошло замена сайлентблоков задних рычагов форд фокус 2 по маслу лучше смочить шток мыльной водой или WD Совместив метки надеваем сайлентблок на рычаг.

Моими метками являются 2 прорези на сайлентблоке, их наводим на середину шва сварки рычага.
