Радиатор отопителя: источник тепла в салоне

Первые автомобили предлагали своим водителям минимум комфорта — в те далекие времена сама возможность перемещаться без помощи лошадей была в новинку, и о комфорте думать не приходилось. Но с течением времени автомобили становились совершеннее, и инженеры стали уделять внимание не только техническим характеристикам транспортных средств, но и вопросам комфорта водителя и пассажиров. Поэтому сначала машины обзавелись закрытыми кузовами, защищающими от непогоды, а позднее — отопительными приборами, которые обеспечивали комфорт при езде в холодное время года.

Современный автомобиль представить без печки (отопителя) уже невозможно, особенно если автомобиль эксплуатируется в России. Наличие отопителя стало стандартом, эта функция на большинстве автомобилей предлагается по умолчанию.

На сегодняшний день в легковых и грузовых автомобилях, а также в небольших автобусах (ПАЗ, старых ЛАЗ и им подобных) используются отопители, отбирающие тепло от двигателя, и именно об этих наиболее распространенных печках пойдет речь дальше. В городских автобусах с задним расположением двигателя для обогрева салона чаще используются электрические отопители — здесь мы о них говорить не будем.

Типичный отопитель имеет несложную конструкцию. Он состоит из радиатора, соединенного с системой охлаждения двигателя, вентилятора, обеспечивающего обдув радиатора, системы воздуховодов, обеспечивающих подачу нагретого воздуха в салон, и ряда приборов управления и контроля. Компоненты отопителя устанавливаются под передней панелью салона автомобиля, либо, если речь идет об автобусе, в моторном отсеке.

Работает отопитель следующим образом. Охлаждающая жидкость из водяной рубашки двигателя поступает в радиатор отопителя, нагревая его. Тепло от радиатора отбирается потоком воздуха, который создается вентилятором. Далее этот поток нагретого воздуха по воздуховодам поступает в салон. Управление печкой производится изменением частоты вращения вентилятора, положением заслонки подачи на радиатор наружного воздуха, положением заслонок и жалюзи в воздуховодах под передней панелью и в салоне.

Основным компонентом автомобильного отопителя является радиатор.

Функции радиатора и его значение в отопительной системе автомобиля

Радиатор печки автомобиля представляет собой классический теплообменник, обеспечивающий эффективную передачу тепловой энергии от теплоносителя непосредственно в салон. Принцип работы и схема подключения представленного устройства аналогичны обычному радиатору для двигателя. Изделия имеют похожее строение и принципы работы.

Для корректного функционирования отопителя, необходимо, чтобы изделие постоянно нагревалось. Это достигается, благодаря подключению изделия к системе охлаждения двигателя. Радиатор печки должен подключаться параллельно основному радиатору по средствам специальных штуцеров, предусмотренных на выпускном патрубке двигателя, подводящей трубе помпы и корпусе термостата.

Другие виды обогревателей салона

Запчасти на proton saloon

Запчасти на hafei princip

Выше был указан принцип работы отопителя . Для него мы взяли т.н. жидкостную печку, т.е. использующую теплоту нагретой охлаждающей жидкости (антифриза). Однако обогрев салона можно реализовать и другими способами. Чаще всего в транспортных средствах встречаются именно жидкостные отопители, но существуют и такие:

• Электрические воздушные;
• Электрические жидкостные.

Воздушные отопители работают так: воздух подается в специальную камеру, снабженную чем-то вроде калорифера ( электрического нагревателя ), где нагревается, а затем выводится в салон. Подобный отопитель обычно является дополнительным. Его часто можно видеть в салонах большегрузных автомобилей и микроавтобусов. Он может работать совместно со штатным обогревателем. Основные преимущества: простота монтажа, небольшие размеры, средняя теплопроизводительность. Нормально обогревать весь салон с помощью всего одной такой печки практически невозможно. Электрические жидкостные обогреватели работают почти так же, как и воздушные. Разница лишь в том, что основным носителем теплоты в таком устройстве является обычная вода. Воздух, подводимый в салон, проходит через бак с калорифером, который нагревает воду до достаточно высокой температуры. Фактически, именно этот бак и является радиатором печки. Теплопроизводительность обогревателя относительно невелика .

Когда может помочь промывка радиатора печки?

Если нет повреждений и протечек, теоретически можно обойтись без замены старого отопителя. Промывать радиатор желательно отдельно от системы охлаждения. Нужно внимательно подойти к выбору средств для прочистки и соблюдать все рекомендации производителя. Подбор реагента зависит и от характера загрязнения, и от металла, из которого сделан радиатор.

Промывку можно начать с пробного продува дистиллированной водой, чтобы понять степень засоренности печки. После используем реагент, который после работы нужно будет вымыть из системы. Если все сделать правильно, пропускная способность трубок возрастет, и салон вновь будет нормально обогреваться.

Нет универсального способа промывать радиатор, не проводя его снятие. Конструкции автомобилей различаются, и не везде возможно очистить установку и внутри и снаружи без демонтажа. Более того, расположение элементов системы обогрева может создать некоторые сложности в ее обслуживании и замене.

Перед началом работы по ремонту или замене системы отопления, необходимо слить всю охлаждающую жидкость, чтобы она не вытекла в дальнейшем. Также, нужно подготовить стандартный набор инструментов, среди которых должна быть отвёртка типа «Филипс» с крестообразной насадкой. Важно убедиться, что проблема заключается именно в радиаторе. Это может проявляться в засорении или же постоянной утечке жидкости оттуда.

Начало работы.

Первое, что нужно сделать, это снять панель приборов.

После этого необходимо отключить колодки проводов от соответствующих клемм дополнительного сопротивления, которые относятся к электрическому моторчику отопителя. Далее наступает черёд открутить три винта, которые удерживают воздуховод на самом отопителе. Кроме того, нужно отвинтить ещё два винта, которые отвечают на фиксацию к воздухозаборнику отопителя.

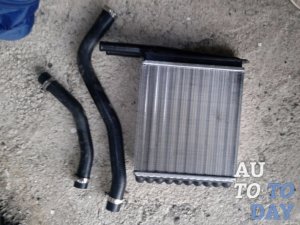

Так выглядит радиатор печки

После выполнения всех вышеназванных действий, нужно снять одну гайку, которая удерживает кронштейн воздуховода на лицевой части, после чего воздуховод можно будет полностью снять.

Далее, нужно будет открутить пару винтов, удерживающих накладки радиатора отопителя. Это позволит нам снять крышку. Также, необходимо ослабить хомуты, и отключить шланги от соответствующих патрубков. К слову, не лишним будет позаботиться о том, чтобы слить всю оставшуюся охлаждающую жидкость. Поэтому, перед отключением патрубков, нужно подставить под низ любую подходящую ёмкость. Также, не нужно забывать, что данная жидкость не должна попасть в землю или же на открытые участки кожи, так что необходимо заранее позаботиться о собственной безопасности посредством специальных перчаток и очков.

После этого, можно вытянуть радиатор отопления салона автомобиля. Осмотрев его, и увидев проблемы, которые нельзя устранить, используйте новый радиатор, установив его на место старого. Порядок установки повторяет порядок снятия, но в противоположном направлении.

Особенности демонтажа прочих элементов

Иногда бывает так, что система отопления должна быть поддана более тщательному осмотру и дальнейшему ремонту. Для этого необходимо проделать практически полную её разборку, процесс которой мы вам сейчас и продемонстрируем. Это позволит выполнить ремонт печки качественней.

Иногда требуется заменить комплект отопительной системы в сборе

Так, для того, чтобы снять вентилятор отопителя, необходимо проделать несколько простых действий. Для начала, необходимо немного отогнуть в сторону крышку воздуховода, которая изготовлена из гибкого материала, благодаря чему можно не бояться её сломать. Она находится в месте, где располагаются ноги пассажира переднего сидения. Далее отключается электрический разъём добавочного сопротивления, что обесточивает систему. Тем не менее, это не освобождает вас от необходимости предварительного снятия клеммы с аккумулятора.
После этого, будет необходимо отжать соответствующий фиксатор посредством отвёртки немного вниз. Теперь можно немного провернуть вентилятор влево до того момента, пока он не подастся и его можно будет снять.

Зачастую, необходим демонтаж панелей возле ног пассажира

Что же касается добавочного сопротивления отопителя, то оно, вместе с тепловым реле, располагается в одном месте. Довольно часто бывает так, что вентилятор отопителя работает неправильно в том или ином режиме. Более того, иногда он попросту не может переключиться в соответствующий режим. Этому причиной может стать именно проблема в функционировании добавочного сопротивления. Если причина действительно заключается в этом, то нужно будет заменить присоединительную плату. Эта процедура предполагает, что необходимо отвернуть в сторону крышку из эластичного материала, о которой мы уже упоминали, относящуюся к воздуховоду. Это сделает возможным демонтаж электроразъёмов. После этого можно будет сжать боковые накладки, в результате чего мы сможем вынуть и само сопротивление.

Далее отжимается диафрагма отопителя посредством отвёртки. Важно соблюдать предельную осторожность, чтобы не сломать её. Для того чтобы рукоятка центральной заслонки была доступной для снятия, нужно вынуть два сопла воздуховодов, которые передают тёплый воздух на ноги водителя и переднего пассажира. Естественно, что для этого потребуется снять и панель приборов. Таким образом, замена радиатора печки на атомобиле Фольксваген Поло может оказаться довольно простым занятием.

Видео о диагностике неисправности печки

Радиаторы печки

Радиаторы отопления (они же радиаторы отопителя, они же радиаторы печки) – это теплообменники, которые используют выработанное двигателем тепло для обогрева салона автомобиля. Они позволяют поддерживать комфортную температуру и исключают запотевание стекол в автомобиле.

Для справки:
разные наименования данного узла имеют равнозначное право на использование. Например, «радиатор отопления» и «печка» происходит от функции данного теплообменника, «радиатор отопителя» и «радиатор печки» – от места установки.

LUZAR изготавливает сотни радиаторов печек для широкого модельного ряда автомобилей, представленных на российском рынке. Их можно купить в партнерских магазинах по всей России или в Интернете.

Многие модели радиаторов отопителя поставляются на автозаводы в России и Украине – как для легковых автомобилей, так и для грузовиков и автобусов.

Производственная номенклатура выпускаемых печек постоянно увеличивается; осваиваются новые виды для самых популярных в России автомобилей.

Мощный НИОКР позволяет проводить исследования в области совершенствования теплообменников, и создавать новые конструкции, обеспечивающие повышенные эксплуатационные свойства радиаторов отопителей. Основные направления исследований:

• использование различных видов трубок
• изменение расположения трубок
• изменение «заполняемости» сердцевины
• применение турбулизаторов-завихрителей
• применение различных алюминиевых сплавов
• апробация припоев с разными характеристиками
• улучшение коррозионных свойств металла
• … и множество других направлений НИОКР.

Самостоятельная замена радиатора отопителя

• Самостоятельная замена радиатора отопителя
• Причины по которым нужно менять радиатор отопителя
• Какой радиатор выбрать, алюминиевый или медный
• Инструмент который понадобится для замены
• Снятие радиатора печки
• Установка нового радиатора печки отопителя

Каждый автомобилист любит комфортную езду. И в прохладную погоду комфорт поездки водителя и пассажиров напрямую зависит от печки автомобиля.

• Причины по которым нужно менять радиатор отопителя
• Какой радиатор выбрать, алюминиевый или медный
• Инструмент который понадобится для замены
• Снятие радиатора печки
• Установка нового радиатора печки отопителя

Причины по которым нужно менять радиатор отопителя

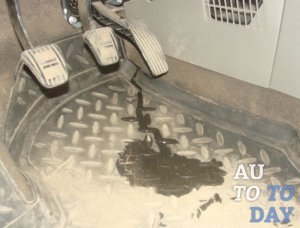

Выявление неисправности печки появляется по мере потребности в ее использовании, но так же бывают случаи когда в салоне появляется течь охлаждающей жидкости, ее можно наблюдать в ногах водителя или пассажира сидящего впереди. Причиной может быть механические повреждения или коррозия радиатора, патрубка, хомутов, крана печки. Такие протечки можно обнаружить при визуальном осмотре.

Какой радиатор выбрать, алюминиевый или медный

Для изготовления радиаторов для печки авто в основном используется алюминий и медь. Каждый радиатор, выполнен с того или иного материала имеет свои плюсы и минусы. Немного о каждом.

• Алюминиевый радиатор. Эти радиаторы быстро нагреваются и быстро остывают. Его преимущество, перед медным, заключается в большем количестве боковых ребер. Так же ширина каналов, таких радиаторов, больше чем у медных, что уменьшает вероятность его засорения. Так же на низких и холостых оборотах теплоотдача выше.
• Медный радиатор. Медные радиаторы, в свою очередь медленно нагреваются и медленно остывают. Эти радиаторы имеют малые каналы, что приводит к быстрому и частому засорению, а так же, что немаловажно, к прохладному воздуху из печки, на холостых оборотах. По своих характеристикам, медь, как металл, более устойчив к коррозии, но к сожалению, сейчас редко встречаются радиаторы с чистой меди, появляются на рынке крашенные радиаторы. Это приводит к уменьшению теплообмена, и неприятному запаху в салоне автомобиля.

Инструмент который понадобится для замены

Для замены радиатора печки вам понадобится такой инструмент:

• Набор отверток крестовых и плоских, в зависимости от от размера крепительных шурупов (отличия могут возникнут из-за вида авто, на котором производится замена радиатора печки);
• Набор ключей, в основном размеры «8» и «10» ( но также все зависит от авто);
• Герметик;
• Охлаждающая жидкость. Если есть не значительные потери и вы уверены что залитая жидкость относительно чиста, то будет достаточно 1 л. для добавления, если, все же, потери были велики и жидкость старая, то придется заливать новую до краев ( объем жидкости зависит от автомобиля);
• Емкость для слива жидкости;
• Лейка для комфортной заливки нового охладителя.

Снятие радиатора печки

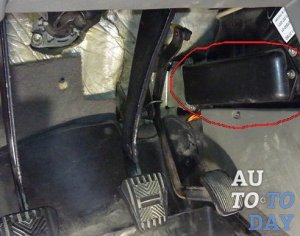

Самое главное в работе над заменой радиатора печки, знать его место расположения. Зная это, вопрос как заменить радиатор печки становится не таким страшным. Следует придерживаться определенной последовательности проведения работы и все получится.

1. Для начала необходимо слить всю охладительную жидкость из системы в приготовленную емкость. Если жидкость в хорошем состоянии, ее можно будет залить обратно, добавив небольшой объем новой.
2. Зная,где находится радиатор печки, подготавливаем рабочее пространство. То есть, раскручиваем и демонтируем те части салона, которые препятствуют свободному доступу к радиатору.
3. Добравшись до радиатора и освободив достаточное и необходимое место для работы, откручиваем хомуты и снимаем кожухи.
4. Извлекаем старый радиатор и подготавливаем новый.

Установка нового радиатора печки отопителя

Чтобы установить новый радиатор печки отопителя вас следует следовать тем же пунктам по снятию, приведенных выше, только в обратной последовательности. Но есть одно отличие, перед установкой нового радиатора, смажьте герметиком места закрепления кожухов, для избежания протечек.

Следуя всем наведенным правилам по установке и замене радиатора, вы сможете выполнить его замену самостоятельно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Почему печка дует холодным воздухом

Проблемы с работой печки в салоне автомобиля могут выражаться в следующем:

печка дует холодным воздухом;

печка начинает работать, если нажимать на педаль газа;

печка дует то холодным, то горячим воздухом;

воздух перестал поступать из дефлекторов в салон;

печка работает, однако воздух в салон поступает холодный;

работа вентилятора возможна, только если перевести регулятор скорости в крайнее положение скорости;

во время работы печки слышатся посторонние звуки;

горячий воздух начинает дуть, когда коленчатый вал работает на высоких оборотах.

Из-за подобных неисправностей не только не греется воздух в салоне автомобиля, но и в целом двигатель не функционирует нормально, а значит, проблема заслуживает особого внимания.

Причины того, что печка дует холодным воздухом, могут относиться к одной из двух больших групп.

1. Неисправности системы охлаждения в целом.

Чаще всего причиной того, что печка в машине дует холодным воздухом, является поломка термостата или переключателя. Благодаря этому элементу охлаждающая жидкость движется в нужном направлении. При выходе термостата из строя антифриз будет проходить через основной радиатор, время, необходимое для прогрева двигателя значительно возрастет, а если температура воздуха будет низкой, то он не прогреется.

О неисправности термостата свидетельствует в первую очередь указатель температуры ОЖ. Если элемент не исправен, то для повышения температуры антифриза потребуется много времени. Кроме того, можно пощупать шланг, который отходит от основного радиатора. Если после прогрева двигателя шланг не нагревается, а печка дует холодным воздухом, то можно сделать вывод о выходе термостата из строя и необходимости его замены.

Еще одной причиной того, что печка дует холодным воздухом, может заключаться в неэффективной работе помпы – насоса, занимающегося перекачкой антифриза. Выход помпы из строя возможен в случае:

— неисправности ее привода (обрыва ремня);

— заклинивания (выхода из строя подшипника);

— прокручивания крыльчатки (лопастей, прогоняющих ОЖ) либо ее разрушения, в результате чего она будет не в состоянии эффективно качать охлаждающую жидкость.

Рекомендуемые к прочтению статьи:

В результате система не будет прогреваться равномерно – при перегреве одной части, другая будет оставаться холодной, что приведет к перегреву двигателю. О неисправности будет сигнализировать датчик температуры антифриза.

При неэффективной работе насоса печка будет функционировать при высоких оборотах двигателя. Проходящего через радиатор на холостых оборотах объема охлаждающей жидкости будет недостаточно для того, чтобы из печки дул теплый воздух.

Прокладка головки блока цилиндров.

Прибитая или прогоревшая прокладка, которая располагается между блоком цилиндров и его головкой, приводит к попаданию в охлаждающую жидкость находящихся в цилиндрах газов.

Судить о данной неисправности можно по белому дыму, выходящему из выхлопной трубы, резкому повышению уровня антифриза, а также по булькающим звукам в расширительном бачке. Данная неисправность достаточна серьезная и требует разборки двигателя.

Воздух в системе.

Работа печки на высоких оборотах двигателя свидетельствует о наличии воздуха в системе охлаждения. Воздух обладает низкой теплопроводностью, соответственно не годится для быстрого распространения тепла. Подобная ситуация неблагоприятно влияет не только на работу печки, но и на функционирование двигателя в целом.

В связи с особенностями конструкции печки воздух скапливается в районе ее радиатора. Если антифриз движется недостаточно интенсивно, например, при работе двигателя на холостом ходу, соответственно, воздух из радиатора охлаждающей жидкостью не выгоняется, и печка дует холодным воздухом.

О попадании в систему воздуха свидетельствует плохая работа отопителя на низких оборотах, а при их повышении вы не только почувствуете дуновение горячего воздуха, но и булькающие звуки в районе печки. В первую очередь следует установить причину попадания в систему воздуха. Это может быть связано с недостаточной герметичностью системы, приводящей к подсасыванию воздуха, либо с малым объемом антифриза. Но прежде чем доводить его количество до нормы, важно выяснить и устранить причину снижения его объема.

Если радиатор печки был заменен, однако она продолжает дуть холодным воздухом, скорее всего, в систему попал воздух. Для устранения этой проблемы следует обратиться к инструкции по эксплуатации конкретного автомобиля. Чтобы устранить воздушную пробку, образовавшуюся в радиаторе печки, необходимо отсоединить шланги, после чего в верхний из них заливать ОЖ, при этом он будет выливаться через нижний. Процедуру необходимо продолжать до момента, когда из шланга перестанут выходить пузырьки воздуха.

На ряде автомобилей избавиться от воздуха в системе отопления можно, поставив авто под определенным углом и запустив двигатель работать на повышенных оборотах.

2. Неисправности системы отопления.

Если на ходу печка дует холодным воздухом при отсутствии неисправностей в системе охлаждения, скорее всего, проблема в самом отопителе. То есть охлаждающая жидкость доходит до него, но при этом проникнуть в салон в виде горячего воздуха не может. Неисправность может касаться радиатора или краника отопителя.

Если на оборотах печка дует холодным воздухом, дело может быть в забитом радиаторе отопителя. Засор не дает горячей ОЖ пройти через него, следовательно, воздух не греется. Такая ситуация возможна в случаях:

— использования различных герметиков системы охлаждения;

— длительной эксплуатации авто с использованием некачественного антифриза или воды;

— солидного возраста авто и радиатора.

Перечисленные причины приводят к тому, что в системе охлаждения скапливается грязь. Поскольку в печном радиаторе каналы наиболее узкие (вызвано это необходимостью более медленного протекания жидкости и большей отдачи тепла), они наиболее подвержены загрязнениям. Проблема исправляется промывкой или заменой радиатора.

Еще одной причиной того, что печка дует холодным воздухом, может заключаться в закрытом кранике отопителя. Такая проблема встречается в старых автомобилях. Ситуация возможна при неисправности самого краника, заедающего в закрытом положении, либо в приводе управления им.

В последнем случае, причина кроется в соскакивании привода (тросика) с креплений. В таком случае его необходимо вернуть на место и закрепить. Замена краника производится в сборе. Современные модели ТС не имеют краников, они оснащены заслонками, закрывающими радиатор при отсутствии необходимости в горячем воздухе. При выходе заслонки из строя печка также перестает нормально функционировать.

Как выбрать правильный радиатор для автомобиля

Автомобиль приносит его владельцу не только радость, но и огорчения. Будучи технически сложным изделием, он может ломаться. В этом случае неизбежен визит в автомагазин и на СТО. Как же выбрать и купить такую запчасть, которая не доставит вам никаких хлопот и прослужит долгие годы? Поговорим о «правильном» автомобильном радиаторе и критериях его выбора.

Геометрическое соответствие. Купленный вами радиатор должен легко соединиться с дефлектором вентилятора и с конденсером. Это важнейший критерий, который гарантирует легкий монтаж радиатора. Попробуйте «сочленить» узел «радиатор — дефлектор — конденсер» до установки его в автомобиль.

Теплоотдача. Если купленный вами радиатор будет иметь недостаточную теплоотдачу, автомобиль может «закипеть» в пробке или в жаркую погоду. Вам нужно сравнить количество трубок, их размер (ширину), а также оребрение радиатора с оригинальным изделием.

Срок службы. Оценить потенциальный срок службы изделия очень сложно. Здесь простой совет: оцените общее исполнение радиатора.

Покупка радиатора LUZAR позволит вам решить сразу все три задачи, ведь LUZAR гарантирует геометрическое совпадение размеров, теплоотдачу не ниже требований завода-производителя и расчетный ресурс восемь лет*.

* Гарантийный срок составляет два года.

Статья подготовлена при участии технических специалистов компании LUZAR — ведущего производителя деталей системы охлаждения и отопления автомобиля, в том числе широкого спектра автомобильных радиаторов кондиционера. Многие модели поставляются на сборочные конвейеры, то есть являются оригинальными. Богатый опыт компании LUZAR в производстве автомобильных конденсеров гарантирует высочайший уровень качества изделий.
