Рулевой механизм — снятие, ремонт и установка
1. Подложите колодки под задние колеса и затяните стояночный тормоз. Поднимите передок автомобиля и установите его на опорах (см. «Подъем и установка автомобиля на опорах»). Снимите оба передних колеса, затем выверните винты и снимите защиту картера двигателя.
2. Отверните гайки шарниров рулевых тяг и выньте пальцы шарниров из поворотных кулаков при помощи съемника.
3. Отметьте маркером положение муфты промежуточного вала относительно вала рулевого механизма.
Примечание. На некоторых моделях уже имеются метки на фланце шестерни и на корпусе рулевого механизма. Перед разборкой совместите эти метки (рис. 21.3).
4. Выверните болт крепления муфты (рис. 21.4).
5. Пережмите шланги гидросистемы усилителя рулевого управления рядом с бачком гидросистемы. Это поможет уменьшить утечку жидкости. Пометьте шланги (для облегчения последующей сборки), затем выверните болты штуцеров напорного и возвратного шлангов. Выньте уплотнительные шайбы. Подготовьтесь к утечке жидкости. Подставьте емкость под шлангами (рис. 21.5). Заткните пробками концы шлангов и отверстия в рулевом механизме для предотвращения утечки жидкости и попадания грязи внутрь гидросистемы.
6. Выверните болты и гайки крепления рулевого механизма и выньте его из-под автомобиля (рис. 21.6).

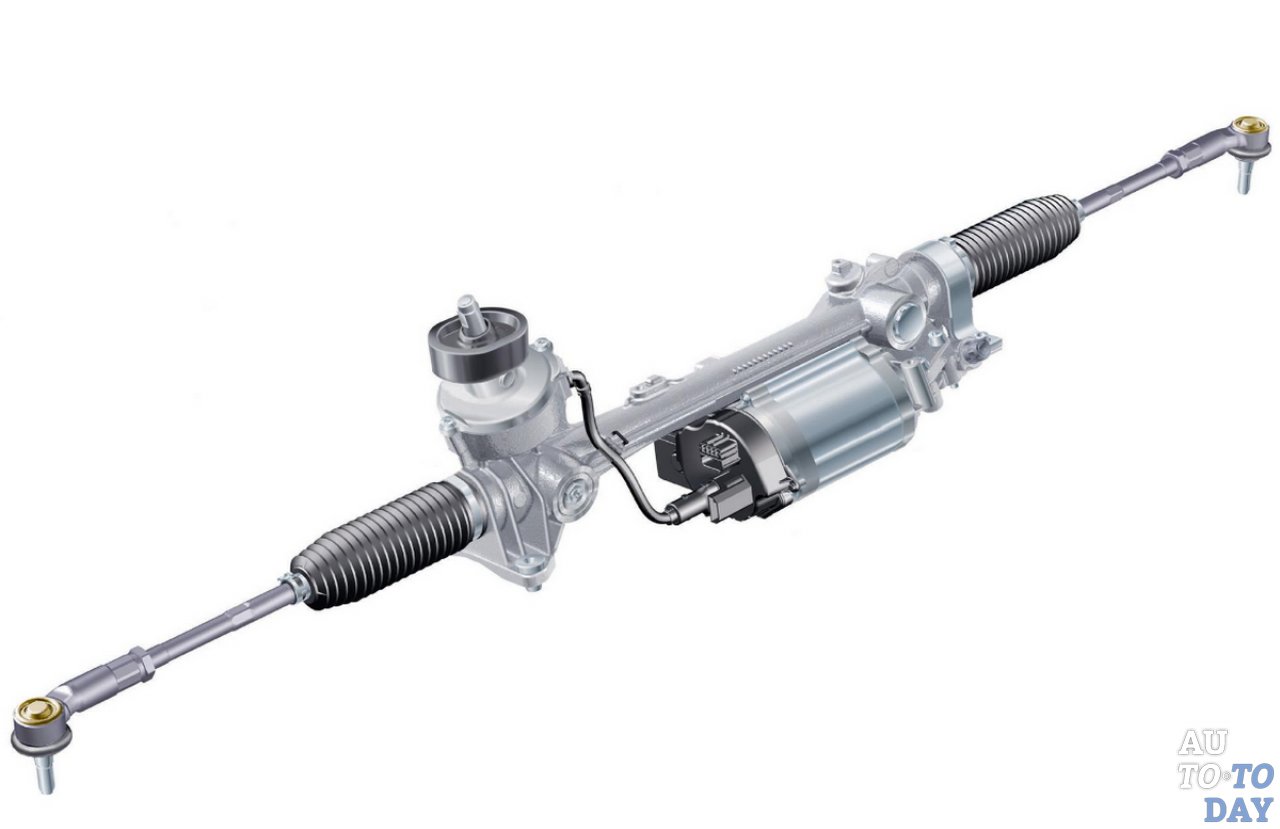

Особенности крепления рулевой рейки
Рулевая рейка предназначена для передачи усилий водителя, прилагаемых к рулевому колесу, на колёса, для их поворота. Несмотря на важнейшую роль в системе управления автомобилем, данная деталь не является несущим элементом, и закреплять её жёстко нет необходимости. Так что в большинстве автомобилей рейка закреплена хомутами на двух кронштейнах.
Снимаем наконечники
Если вы будете вместе с рулевой менять и наконечники, то при демонтаже старых можно выбить их молотком, если нет, то лучше использовать съёмник.
Съемник рулевых наконечников
Пассатижами вынимаем шпонку из гайки крепления и откручиваем её. Вставляем вилкообразное крепление под резиновый уплотнитель, а верхнюю часть пальца заводим на болт наконечника. Закручиваем гайку съёмника до упора и ударом молотка выбиваем наконечник из крепления стойки.
Демонтаж наконечников
Принцип действия
Чтобы с помощью кулака срабатывала подвеска, в кулаке сделаны отверстия для крепления рычага (в нижней части) и амортизатора (верхняя часть). Стойка крепится обычным болтовым соединением, а вот рычаг – через шаровую опору. Этот элемент позволяет колесам поворачиваться.
Система рулевого управления (а именно рулевая тяга) также будет крепиться при помощи шаровых деталей (называются наконечниками рулевых тяг).
Для обеспечения вращения рулевых колес в поворотный кулак вставляется подшипник (автомобиль заднеприводный) или ШРУС (машина имеет передний привод).
В зависимости от условий на дороге поворотный кулак может одновременно, и обеспечивать поворот колеса, и его амортизацию, и подачу крутящего момента на ведущие ступицы.
О том, как взаимодействуют все системы в узле, смотрите в следующем видео, основанном на обзоре подвески машины:
Виды и принцип действия
Блокираторы руля по конструктивному исполнению, принципу действия различаются. Производителями выпускаются 3 видов:
- Устанавливаются на руль, закрываются замкам, длинной частью упираются в части машины;
- Другая разновидность, обеспечивающего надежность охраны – монтаж устройства на рулевой вал;
- К третьему виду относятся замки, блокирующие руль, устанавливаются на рулевую колонку, личинка запорного механизма выносится во внутрь салона.
Первые устройства имеют простой принцип действия. Установка его на машину не представляет сложности. Из трубной части выдвигается штырь, со ступенчатым сечением. Крючки упираются в руль, положение фиксируется ключом. Выступающая часть упирается в переднюю стойку, либо лежит на торпедо. Блокираторы руля, упирающиеся в передние части салона, имеют слабую степень надежности защиты машины. Если угонщик физически сильный, то согнуть штырь в самом тонком месте, ему не представляет особого труда. Совершая угон, грабителю даже не потребуются отмычки. Использование такого вида вызывает сомнения. Но попадаются модели и улучшенного качества.
Второй и третий виды представляют более сложные устройства. Сервисными центрами, торговыми площадками предлагается установка моделей разного рода, многих ценовых категорий. Рассмотрим варианты, наиболее надежные для охраны машины. Их изготавливаются внешними и внутренними.
Внешние изготовлены в виде стопора или штанги с муфтой. Муфта надевается на вал, крепится, штанга или стопор упираются в выступающие нижние части машины. Установка, регулировка устройства требуют навыков и сноровки.
Блокираторы руля внутреннего вида размещаются на автомобиле в скрытных местах, личинка замка выводится во внутрь салона. Замком, при помощи ключа, выдвигается штырь, блокирующий рулевой вал. Подробно какой лучше выбрать блокиратор руля расскажут наши специалисты.
Ремонт VAG группы: Ауди Фольксваген Шкода Сеат.
Наш клиент всегда:
• в курсе происходящего с его автомобилем (фотоотчёт ремонта)
• может присутствовать в ремонтной зоне
• уверен, что его автомобиль не сломается в дальней поездке
• информирован о сроке техобслуживания и времени службы деталей
• ознакомлен со всеми вариантами ремонта и замены детали
• имеет доступ к истории обслуживания его автомобиля
• обслужен вежливо, честно, профессионально
Визуально подтверждаем и комментируем в фото/видео отчетах все диагностические и ремонтные процессы и вышедшие из строя детали.
Даём постоянным клиентам рассрочку платежа на ремонт.
Выбор пользователей Яндекса по итогам положительных отзывов за 2018 год.
Отзывы о нас здесь ⇒ , добавьте свой.
Мы в соцсетях ⇒
В нашем техцентре появилась новая услуга — «антибактериальные обработка системы кондиционирования и салона автомобиля«. Выполняется она методом озонирования. В связи с известными событиями мирового масштаба, мы временно вынуждены настаивать на обязательном выполнении этой услуги. Без вашего согласия на «антибактериальную обработку» мы не сможем принять ваш автомобиль в ремонт. Стоимость такой обработки, с учетом ее актуальности, снижена с 1700 до 1000 руб.
Озонатор – это генератор озона, использующийся для устранения запахов, дезинфекции воды и воздуха. В последнее время в связи с высокой эффективностью и безопасностью, эта процедура получила распространение в качестве услуги по обеззараживанию кондиционеров автомобилей.
Ауди Фольксваген Шкода
Ищем причины ошибки Р0106. Диагностика своими руками
В зависимости от модели автомобиля, причины появления ошибки могут незначительно отличаться. Все зависит от сложности впускного тракта и количества дополнительных вакуумных шлангов, подключённых к коллектору. Как бы там ни было, методичная диагностика должна выявить поломку. В любой СТО за поиск поломки и трату времени мастера придётся заплатить, но если мы и сами не лыком шиты, постараемся найти причины ошибки самостоятельно. В порядке очерёдности проверяем следующее:
Вспоминаем, когда нам приходилось менять воздушный фильтр. Если вспомнить не можем, без разговоров приступаем к замене, несмотря на состояние установленного фильтра. Если же фильтр забит, просто выглядит не слишком чистым или забит воздуховод — устраняем неисправности. Чистим воздуховод, корпус фильтра, меняем фильтр на новый.
Осматриваем вакуумные линии. В магистралях недопустимо наличие трещин, неплотностей, отсутствие хомутов. Уставшие шланги меняем, проверяем герметичность подключения шлангов к штуцерам с одной и другой стороны.
Сделать это несложно. Для начала разбираемся, где находится датчик абсолютного давления в коллекторе. Найти его просто по заводской схеме, либо логически, он находится всегда за дроссельной заслонкой. К примеру, на автомобилях KIA Rio его можно найти в корпусе вакуумной камеры впускного коллектора, в автомобилях Hyundai Sonata, Solaris, Kia Sportage, Hyundai ix35 с двигателями G4KD, G4KE ищем его там же.
Для проверки датчика будет необходим вольтметр. В зависимости от модели двигателя, напряжение на датчике будет изменяться при изменении количества оборотов (соответственно, изменяется и давление) от 0,79 В при давлении 20 кПа на малых оборотах, до 4 В при полностью открытой дроссельной заслонке, что соответствует давлению около 100 кПа .
Если значения не вписываются в рамки номиналов либо сигнал отсутствует вовсе, в первую очередь проверяем контакты на клеммной колодке датчика. Возможно, они окислились или оборвался провод. Если с проводкой и контактами все в порядке, виноват датчик. Цена датчика MAPS в пределах $20-30 в зависимости от модели двигателя, но не покупайте датчик, пока не проверите все цепи. Датчик выходит из строя крайне редко.
В части случаев к возникновению кода ошибки Р0106 приводил низкий заряд АКБ, поскольку датчик чувствителен к напряжению питания. Иногда достаточно зарядить аккумулятор, и ошибка может быть безболезненно сброшена по OBD с помощью сканера.
На величину давления в коллекторе не может не влиять состояние дроссельной заслонки . Именно поэтому перед тем как заменить датчик, проверяем состояние заслонки и диффузора. Во многих случаях нагар на заслонке был причиной появления ошибки р0106. Если дроссель грязный и со слоем нагара, после аккуратного его удаления ошибка исчезает.
При этом важно учитывать, что в некоторых двигателях внутренняя поверхность дросселя покрыта антипригарным микрослоем. Если его чистить варварскими методами, можно повредить антипригарный слой. Поэтому чистку проводим специальными аэрозолями, но так, чтобы нагар не попал вв впускной коллектор. Естественно, если не лень, желательно перед этим снять дроссель. Это обезопасит систему питания от попадания мусора и появления других ошибок.
Независимо от модели двигателя, проделав комплекс этих диагностических и профилактических мер, мы навсегда избавимся от ошибки Р0106, а заодно приведём в порядок систему подачи воздуха во впускной коллектор. Удачного всем ремонта и ровных дорог!
